Новые функции программного комплекса «Энергосфера»
версия 6.4 (сборка 6.4.16 июнь 2010 г)
Внимание! Установка ПК «Энергосфера» версии 6.4 требует предварительного обновления электронных ключей.
1. Расширение поддержки типов внешних модулей (новые функции ПК «Энергосфера» версии 6.4 выделены красным цветом)
Модули | Производитель | УСПД «ЭКОМ-3000М» | Сервер опроса |
УСПД | |||
ЭКОМ-3000 | ООО "Прософт-Системы" | + | + |
ЭКОМ-3000М | ООО "Прософт-Системы" | + | + |
RTU325 | ООО "Эльстер-Метроника" | - | + |
Сикон С50, С70 | "Системы и технологии" | - | + |
Modbus-RTU контроллер (функции 1-16) | - | + | |
SOFTBasic контроллер | ООО "Прософт-Системы" | - | + |
MOSCAD-М (только для СуперФлоу-21В ЗАО "Софтигаз") | ООО "ИндаСофт" | - | + |
Счётчики эл. энергии | |||
Альфа А1Т, А1R, ЕвроАльфа, АльфаПлюс, A1800 | ООО "Эльстер-Метроника" | + | + |
СЭТ-4ТМ.01, СЭТ-4ТМ.02, СЭТ-4ТМ.03, СЭБ-1ТМ.02 | ФГУП «Нижегородский завод им. Фрунзе» | + | + |
ПСЧ-4ТМ.05, ПСЧ-3ТМ.05, ПСЧ-4ТА.03.2, ПСЧ-3ТА.03.2, ПСЧ-3ТА.07 | ФГУП «Нижегородский завод им. Фрунзе» | + | + |
СЭТ-4ТМ.02М, СЭТ-4ТМ.03М, ПСЧ-4ТМ.05М, ПСЧ-3ТМ.05М | ФГУП «Нижегородский завод им. Фрунзе» | + | + |
СЭБ-1ТМ.02Д, ПСЧ-3ТМ.05Д, ПСЧ-4ТМ.05Д | ФГУП «Нижегородский завод им. Фрунзе» | + | + |
СЭБ-2А.07 | ФГУП «Нижегородский завод им. Фрунзе» | - | + |
ЦЭ6850(М), ЦЭ6823М, ЦЭ2727 | ЭНЕРГОМЕРА» | + | + |
CE301, CE303, CE304 | ЭНЕРГОМЕРА» | + | + |
CE102 | ЭНЕРГОМЕРА» | - | + |
СТС5605 | ОАО "МЗЭП" | + | + |
SL7000 | ACTARIS | + | + |
ISKRA MT851, TE851, МТ855, MT831 | Iskraemeco, d. d. | + | + |
ISKRA MT860 | Iskraemeco, d. d. | + | - |
EPQS | ELGAMA-ELEKTRONIKA | + | + |
Меркурий M230ART, M230ART2, M233 | ООО "Фирма Инкотекс" | + | + |
ION 6200, 8300 | Power Measurement Ltd. | + | + |
ION 7500 | Power Measurement Ltd. | + | - |
DSSD546/536 | Holley Metering Ltd. | + | - |
Гран-Электро CC-301 | Гран-Система-С | + | - |
ZMD400CT | Landis+Gyr AG | + | - |
Сбор тарифных показаний УСПД ЭКОМ со сч-ков: СЭТ-4ТМ, ПСЧ-xТМ, ПСЧ-xТА, Меркурий, CE-30x, ЦЭ68xx, Альфа, ЕвроАльфа, A1800, CC-301 | + | - | |
Сбор тарифных показаний Сервером опроса со сч-ков: Меркурий 230, CE102, CE304, ПСЧ-3ТА, СЭБ-2А. | - | + | |
(Тепло)Расходомеры | |||
Взлёт УРСВ 010М, 020, 110V, 110M, 510, 542 | ЗАО "Взлёт" | + | + |
Взлёт ТСР, ТСРВ-02х, ТСРВ-023, ТСРВ-030, ТСРВ-031, ТСРВ-032 | ЗАО "Взлёт" | + | + |
Взлёт РСЛ | ЗАО "Взлёт" | + | + |
Логика СПТ 942.01-06, 943, 961, 961М, 961.1(2) | "Логика" | + | + |
Логика СПГ 741, 761, 762 | "Логика" | + | + |
ТБН КМ-5-1, КМ-5-2, РМ-5-1 | ООО "ТБН Энергосервис" | + | - |
Многоканальный теплосчётчик МКТС | ООО "Интелприбор" | + | + |
Fisher NOC | Fischer & Porter | - | + |
ТЭКОН-10, ТЭКОН-17 (протокол FT1.2) | ООО "ИВП Крейт" | - | + |
Каскад1-100 | Фирма "Борец" | - | + |
ИМ2300 K, M, Z | ОКБ "Маяк" | - | + |
Эльф | ООО "НПП Уралтехнология" | - | + |
Гиперфлоу-3ПМ | НПФ "Вымпел" | - | + |
Теплорегистратор Карат | ООО "НПП Уралтехнология" | - | + |
Вычислитель Карат-М | ООО "НПП Уралтехнология" | - | + |
Теплосчетчик ВКТ-7 | ЗАО "НПФ Теплоком" | - | + |
Корректор объёма газа ЕК 260 | ООО "Эльстер Газэлектроника" | - | + |
Теплосчётчик ТЭМ-104 | С | - | + |
Блок контроля теплоты БКТ. М | "Сибнефтеавтоматика" | - | + |
ВРСГ-1/РИ-3, (РС-4) | НПП "ИРВИС" | - | + |
Вычислитель УВП-280 | СКБ "Промавтоматика" | - | + |
ЭХО-Р-02 | ПНП "Сигнур" | - | + |
Акрон-01-1 | ПНП "Сигнур" | - | + |
Устройства для систем телемеханики | |||
Многофункциональный измерительный преобразователь AET | Группа предприятий "АЛЕКТО" | + | - |
Преобразователь измерительный цифровой ПЦ6806 | ООО "НПП Электромеханика" | + | - |
Модуль телесигнализации TS32 | ООО "Прософт-Системы" | + | - |
Модуль телеуправления ТС4 | ООО "Прософт-Системы" | + | - |
Модуль телеизмерения ТМ32 | ООО "Прософт-Системы" | + | - |
Указатель положения РПН УП-23 | ООО "МНПП Антракс" | + | - |
Преобразователь Simeas P 7KG7100 | Siemens | + | - |
Преобразователь PM130P PLUS | Satec | + | - |
Электронное табло "Рубин" | НПП «Электронные Табло» | + | - |
Преобразователь измерительный цифровой ЦП 8506 | "Электроприбор" | + | - |
Протокол ТМ800А | Различные производители | + | - |
Модули с протоколами МЭК870-5.101, МЭК870-5.104 | Различные производители | + | - |
Прочие модули УСО | |||
Устройство сбора и обработки данных с дискретных/аналоговых датчиков DAS16 | ООО "Прософт-Системы" | + | + |
Модули ADAM-40xx | Advantech Co., Ltd | + | - |
Устройства сбора данных ЕМ441М, ЕМ443М, преобразователь ИСТОК-ТМ | ФНПЦ ФГУП "ПО "Старт" | + | - |
Приёмник GPS/TSIP | Trimble Navigation Ltd | + | - |
Приёмник GPS/NMEA | Различные производители | + | - |
Платы расширения Profibus Hilscher CIFxxxx, COMxxxx (MicroPC) | Hilscher Gesellschaft für Systemautomation mbH | + | - |
Измеритель температуры и влажности ИТВ 2605-8 | "Дана-Терм" | + | - |
Цифровой преобразователь сигнала тензодатчика М0801 | НПП "Метра" | + | - |
Микропроцессорное устройство регистрации МУР-1001.2 | НТЦ "Арго" | + | - |
Источник бесперебойного питания APC Smart | American Power Conversion Corp. | + | - |
Устройство передачи данных УПД-600 | ОАО "ЛЭМЗ" | + | - |
Сетевой шлюз Е-422 | НПФ "Прорыв" | + | - |
Прибор для измерений показателей качества и учёта эл. энергии PM175 PLUS | Satec | - | + |
Модем PLC M-2.01 | ФГУП «Нижегородский завод им. Фрунзе» | + | _ |
2. Центр экспорта\ импорта
2.1 Расширение поддержки типов макетов
№ | Формат | Экспорт | Импорт | Новые функции в v6.4 |
1. | 80020 | + | + | |
2. | 80030 | + | + | |
3. | 80040 | + | - | |
4. | 80050 | + | - | |
5. | 50080 | + | - | |
6. | 51070 | + | + | |
7. | 63002 | + | + | |
8. | ФОПД | + | + | |
9. | АСКП | + | + | |
10. | KEGOC | + | - | |
11. | 12355 | - | + | |
12. | 13355 | - | + | |
13. | XLS-отчет | + | +new | Автоматический импорт данных из XLS-файлов |
14. | 25355 | - | +new | Импорт ПГБР (прогнозный график балансирующего рынка) в виде макета 25355, полученного от подразделений Системного оператора (СО-ЦДУ, СО-ОДУ, СО-РДУ) |
2.2 Улучшение интерфейса и расширение возможностей программы
· Обновлен интерфейс программы;
· Унифицирован архив для разных макетов;
· 80030: импорт события Коррекция времени в счетчике;
· добавлена панель, позволяющая поменять сертификаты ЭЦП для всех получателей сразу;
· добавлен новый способ экспорта макетов - выложить на FTP;
· добавлен ручной выбор ЭЦП при ошибках подписи или шифрования;
· поддержан импорт макетов в виде RAR-архивов;
3. Редактор расчетных схем
3.1 Новые типы точек учета

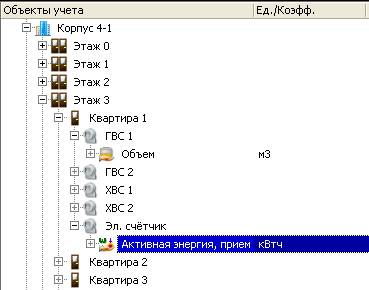

Для построения структуры объектов учета ЖКХ и розничного рынка электроэнергии в систему добавлен новый набор типовых точек учета – Здание, группы помещений (этажи, хоз. часть и тд) и помещения. Пример описания типовой структуры жилого многоэтажного дома с помощью Редактора расчетных схем приведен на рисунке.1
Рис.1. Пример описания объекта учета ЖКХ
3.2 Новый редактор зон суток и тарифных планов

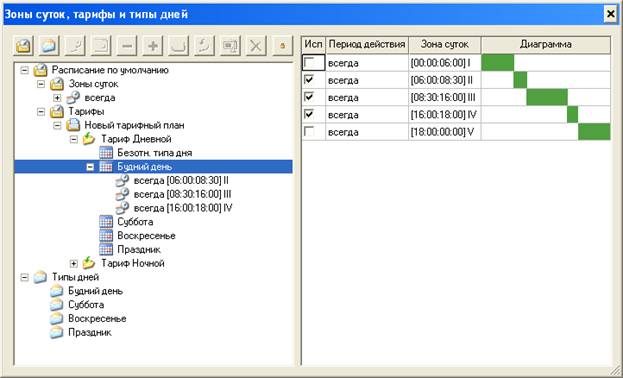

Объединен и улучшен интерфейс редактора зон суток и тарифных планов:
3.3 Поиск объектов по новым критериям
В функции Поиск добавлены новые критерии:
- «Счетчики, выведенные из опроса» - для контроля счетчиков, временно выведенных из опроса, например, при ремонте присоединения;
- «Лишние параметры» - для определения избыточно введенных в систему параметров и последующего их удаления, например, при наличии лицензионных ограничений на количество параметров;
- «Коэффициент» - поиск измерительных комплексов по заданному коэффициенту трансформации.
3.4 Новый справочник «Типы энергоресурсов»
В Справочники добавлен новый раздел «Типы энергоресурсов» - Электроэнергия, ГВС1, ГВС2, ХВС1, ХВС2, Тепло, Газ. Дополнительно можно расширять данный раздел справочника пользовательскими типами.
Для каждой точки учета типа «счетчик» добавлена возможность задать новое свойство «Тип энергоресурса» из вышеуказанного справочника.
Свойство «Тип энергоресурса» можно использовать для формирования отчетов по разным видам энергоресурсов (тепла, воды, электроэнергии и др.) для объектов комплексного учета, например, в системе учета объектов жилищно-коммунального хозяйства (ЖКХ).
3.5 Новые права редактирования
Добавлено новое разрешение «Расписание ОВ» для пользователей системы. Администратор получил возможность распределять права для ввода расписания обходного выключателя (ОВ) между пользователями системы.
3.6 Улучшение функциональности пользовательского интерфейса
· Обновлен внешний вид диалога свойств канала в окне «Информационная подсистема», добавлена возможность редактирования единицы измерения и физической величины канала;
· Добавлено отображение "пустой" или "полной" корзины;
· В заголовке окна программы добавлена информация о текущем соединении с БД,
· Сохранение пользовательских размеров окон программы.
4. АРМ Энергосфера
4.1 Многотарифный учет электроэнергии
В ПК «Энергосфера» в.6.4 добавлен ряд новых функций для организации комплексного учета на объектах жилищно-коммунального хозяйства и розничного рынка электроэнергии на базе многотарифных интеллектуальных счетчиков. Представление учетных данных конечному пользователю выполняется с помощью отдельных функций АРМа «Энергосфера» - окна «Точки учета\Графики», окна «Точки учета\Шаблоны» и «Генератора отчетов».
В окне «Точки учета\Шаблоны» для интеллектуальных счетчиков электроэнергии с помощью встроенного шаблона обеспечен вывод тарифных и общих показаний на графический интерфейс (см. рис.2). Данная функция обеспечивает централизованный контроль потребления энергоресурсов по любой точке учета объекта ЖКХ.

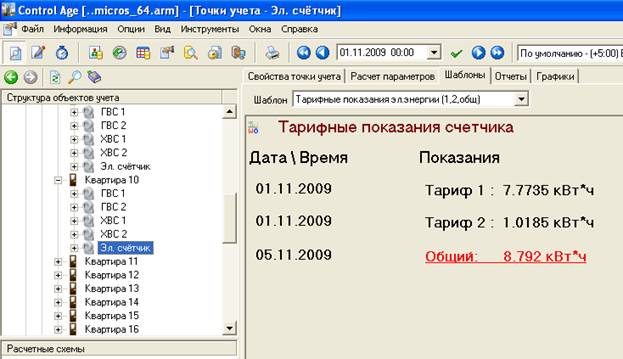

Рис.2. Тарифные показания счетчиков электроэнергии
Генератор отчетов в новой версии АРМа «Энергосфера» предоставляет возможность формировать отчеты как по обычным, так и по тарифным показаниям. Пример отчета по многотарифным счетчикам электроэнергии для многоэтажного жилого дома приведен на рис.3.
Формирование отчетов выполняется на базе встроенных шаблонов или с помощью шаблонов, сконфигурированных пользователем.

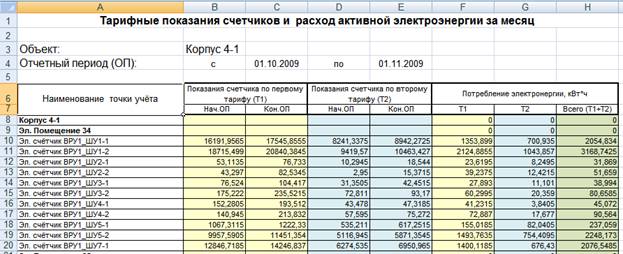

Рис.3. Отчет о расходе электроэнергии по тарифным показаниям
4.2 Анализ событий счетчиков

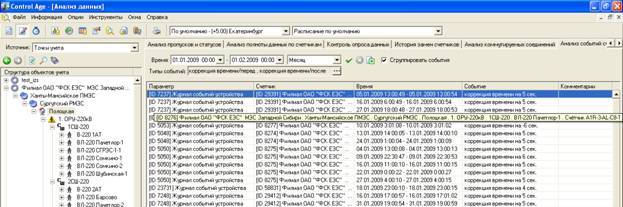

Добавлена новая закладка "Анализ событий счетчиков" в окне "Анализ данных". Обеспечен анализ журналов событий счетчиков по канальному уровню и по структуре объекта учета по заданным пользователем условиям: типы событий, группировка событий, интервал времени.
4.3 Оперативный контроль данных

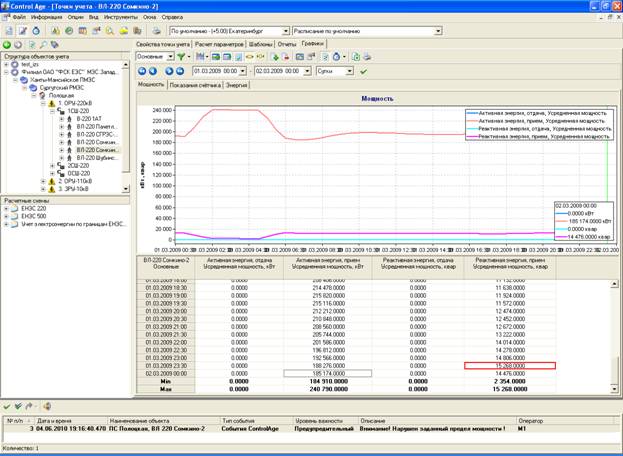

Обновлен интерфейс и реализация функции «События». Функция «События» позволяет пользователю задать условия проверки данных и организовать оперативный контроль текущих значений параметров режима, последних архивных значений на коротких и основных интервалах. При нарушении заданных условий вырабатывается определенное пользователем событие (тревожное сообщение), которое регистрируется в «Диспетчерском журнале».
5. Ручной ввод
В рамках задачи «многотарифный учет в системах учета ЖКХ и розничного рынка электроэнергии» поддержан ручной ввод тарифных показаний счетчиков электроэнергии.
6. Электроколлектор
6.1 Расширение поддержки типов внешних модулей
№ | Модули | Производитель |
1 | Альфа А1Т, А1R, ЕвроАльфа, АльфаПлюс, A1800 | ООО "Эльстер-Метроника" |
2 | СЭТ-4ТМ.01, СЭТ-4ТМ.02, СЭТ-4ТМ.03 | ФГУП «Нижегородский завод им. Фрунзе» |
3 | СЭБ-1ТМ.02, СЭБ-1ТМ.02Д new | ФГУП «Нижегородский завод им. Фрунзе» |
5 | ЦЭ6850(М), ЦЭ6823М | ЭНЕРГОМЕРА» |
6 | CE301, CE303, CE304 new | ЭНЕРГОМЕРА» |
7 | Меркурий M230ART, M230ART2, М233 new | ООО "Фирма Инкотекс" |
8 | Гран-Электро CC-301 | Гран-Система-С |
9 | ISKRA MT851, TE851, МТ855, MT831, MT860 new | Iskraemeco, d. d. |
10 | EPQS new | ELGAMA-ELEKTRONIKA |
6.2 Улучшение пользовательского интерфейса
- добавлен новый интерфейс редактирования параметров связи.
