Villa Sistemi Medicali, Италия

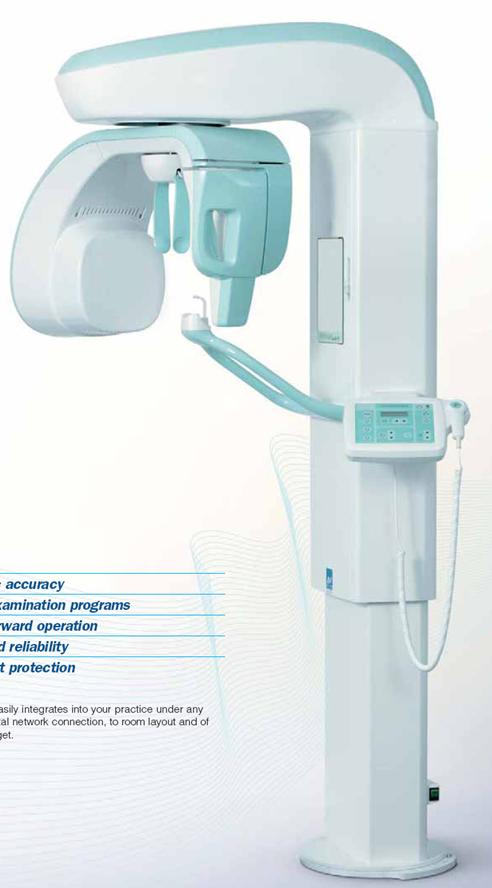

Ротограф EVО D – Цифровой панорамный рентген аппарат с ЛИНЕЙНОЙ ТОМОГРАФИЕЙ
|
ДИАГНОСТИЧЕСКАЯ ТОЧНОСТЬ
Ваш пациент доверяет вам лечение зубов, а вы доверяете Ротографу Эво для проведения точной диагностики.
Не только высокая частота: мы также гарантируем высокую эффективность
Высокочастотный генератор (200кГц) выполняет точную и эффективную рентгеновскую эмиссию и создает качественные изображения, используя низкий ток трубки, по сравнению с продуктами предыдущего поколения. Изображение с подробными деталями можно получить при минимальном облучении пациента и сниженном потреблении электроэнергии.
Компенсация позвоночника
Тени от позвоночника уменьшаются за счет эффективной регулировки значения кВ во время вращения подвесной установки. Результат – более ровное изображение в области резцов.
Постоянное увеличение
Панорамные изображения получают за счет постоянного увеличения и перевода анатомических структур в точные геометрические формы.
Быстрое проведение исследования
Вы знаете как важно избегать расплывчатости изображений вследствие движений пациента. Время панорамной экспозиции можно сократить до 13 секунд, что в свою очередь уменьшает эффекты от движений пациента. Если диагностика ограничена лишь областью зубов, время проведения исследования может быть сокращено до 11 секунд с дополнительными преимуществами – существенно снижает дозу облучения пациента.
Автоматический коллиматор
Автоматическая настройка коллиматора для каждого типа исследования, без введения настроек вручную оператором.
Технология мини-монитор Ротограф Эво на основе технологии мини-монитор содержит все необ-ходимые режимы исследования и легко адаптируется под индиви-дуальные характеристики каждого пациента. | Точные движения Механизированная телескопическая колонна имеет достаточный диапазон, чтобы соответствовать всем паци-ентам, включая маленьких детей и пациентов, прико-ванных к инвалидному креслу. Поэтапно возрастающая ско-рость позволяет выполнять мягкую регулировку, когда пациент находится в нужном положении. |
КЛЮЧ К КАЧЕСТВЕННОМУ ПАНОРАМНОМУ ИЗОБРАЖЕНИЮ
Настройка фокального слоя
Пациенты с различной структурой подбородка – не проблема. Настройка фокального слоя позволяет компенсировать разные изгибы передней области. Фокальный слой регулируется электронной системой без перемещения пациента
Точная настройка
Точное расположение пациента по отношению к осям координат является наиболее важным фактором для получения качественного панорамного изображения. Используемые два лазерных луча позволяют точно центрировать среднюю сагиттальную и франкфуртскую горизонталь и исключают необходимость применения третьего позиционирующего луча.
Анатомические режимы
Факторы экспозиции и геометрия движений легко адаптируются под индивидуальные особенности каждого пациента при выборе между режимами для взрослого или ребенка и размерами для трех пациентов. Как результат – оптимальное соотношение между дозой рентгеновского излучения и качеством изображения.

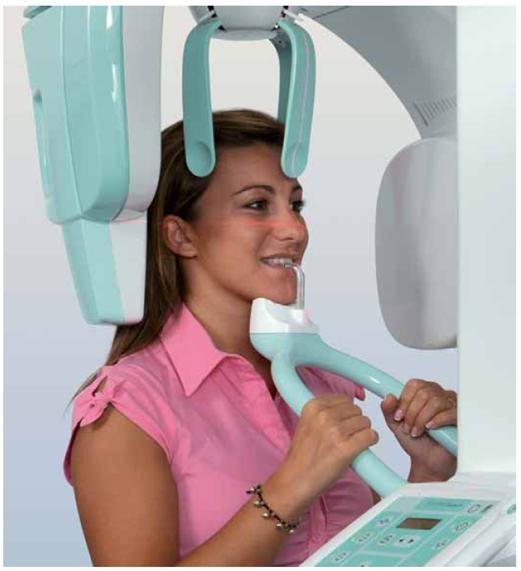

Самоцентрирование
Так как пациент может видеть собственное отражение в зеркале, он подсознательно имеет свойство становиться в центральное среднее сагиттальное положение, после чего точное расположение пациента происходит наиболее быстрее.
Фиксаторы для подбородка
В комплекте с оборудованием предлагаются три фиксатора для подбородка. Подходят для всех пациентов и для любых применений.
* Стандартный фиксатор для подбородка с прикусным роликом: обеспечивает фиксированную опору для подбородка и точное расположение резцов в фокусном слое
* Фиксатор подбородка для беззубых: обеспечивает опорное положение для пациентов, когда использование прикуса невозможно
* Упрощенный фиксатор для подбородка: для исследований ВНЧС и синусов

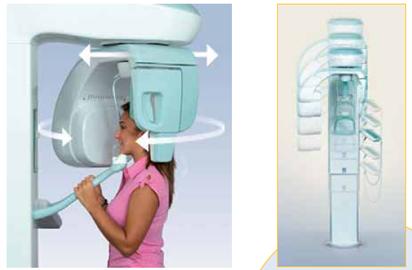

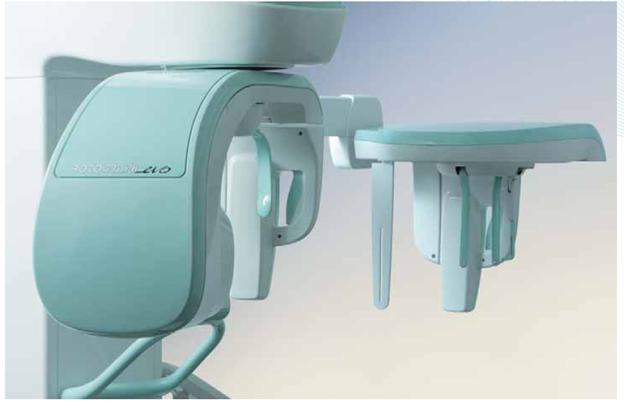

Устойчивое размещение
В опорной конструкции для пациента используется несколько точек соприкосновения, которые обеспечивают правильное и устойчивое расположение пациента во время исследования.
* Трехточечный подголовник центрирует среднюю сагиттальную и франкфуртскую горизонтали
* Фиксатор для подбородка с прикусным валиком обеспечивают стабильное положение и точное расположение фокального слоя.
* Угловые поручни обеспечивают естественное растяжение шейных позвонков, что уменьшает тени на изображении в области резцов.
Адаптация под детей
Оборудование, предназначенное для педиатрических исследований, последовательно снижает дозу и время исследования. Аналоговая версия также оборудована специальным коллиматорным прицелом, который ограничивает количество рентгеновских лучей, что снижает дозу облучения пациента. Сочетание цветов и округлые формы оборудования обеспечивают комфортную и расслабленную атмосферу для пациента, и тем самым способствуют успешному проведению исследования.
ПРЕИМУЩЕСТВА ЦИФРОВОГО ОБОРУДОВАНИЯ
Содержит все необходимые инструменты
Ротограф Эво Д имеет программное обеспечение QuickVision, которое предлагает полный набор инструментов для обработки изображений, необходимые для вашей профессиональной деятельности.
Экологически безвредный и экономный
Попрощайтесь с пленками и загрязняющими химическими веществами и внесите вклад в сохранение как окружающей среды, так и вашего бюджета. Изображения можно просмотреть и показать пациенту в считанные секунды. Существенно важной становится функция просмотра планирования и динамики лечения. При необходимости, все данные можно легко распечатать с помощью недорогого струйного принтера.
Более низкая доза для пациента
Высокая чувствительность цифрового детектора Cs-I способствует уменьшению рентгеновской дозы и в случае неправильных настроек экспозиции, цифровое изображение позволяет извлечь необходимую информацию без проведения повторного облучения. Ротограф Эво Д соответствует существующим правилам мониторинга доз пациента. Доза считывания рассчитывается для каждой экспозиции и сохраняется вместе с изображением без необходимости использования дополнительного устройства, такого как дозиметр.
Еще больше возможностей (инструментов)
Программное обеспечение Dental Studio (дополнительно) дает дополнительные возможности для обработки изображений. 16-битный процессор позволяет выполнять более точные настройки контраста изображения. Содержит мощный архив пациентов и базу данных изображений, которыми можно управлять с помощью программного обеспечения. Функциональные возможности DICOM сети (дополнительно) также можно добавить в сеть клиник.

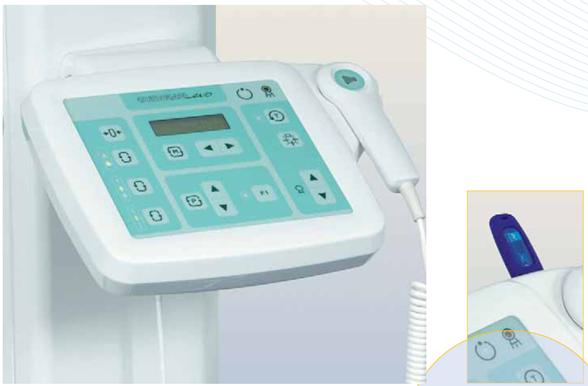

Просто значит красиво
Встроенная клавиатура имеет большие клавиши, которые легко найти, и четкий дисплей. Элементы управления сгруппированы в удобных областях в соответствии с типичным рабочим процессом: выбор пациента, протокол исследования, настройки экспозиции. Виртуальная версия клавиатуры также может отображаться на мониторе компьютера и позволяет оператору заранее устанавливать параметры экспозиции в рамках программы получения изображений.
Быстрое объединение сетей
Ротограф Эво Д легко внедрить в вашу сетевую среду. Встроенное соединение Ethernet совместимо с существующими компьютерными сетями и не требует установки на компьютер специальных плат, которые дают возможность получать изображения с любого компьютера, включая ноутбуки. Возможность подключения к сети позволяет получать и передавать изображения на любую рабочую станцию.
Двойное сохранение
Ротограф Эво Д предлагает уникальную возможность сохранения изображений напрямую на карту памяти USB, не прерывая рабочий процесс. После, изображения можно передать на компьютер в любое время, даже если компьютер или сеть были временно недоступны во время исследования.

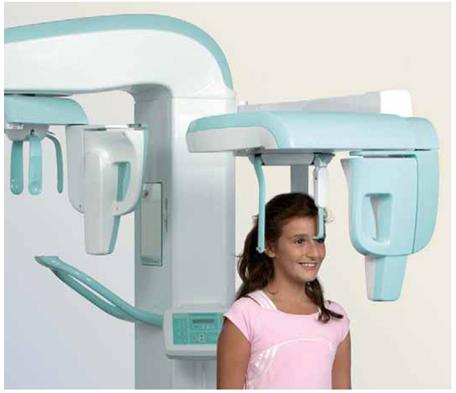

ЦЕФАЛОМЕТРИЧЕСКИЕ ИЗОБРАЖЕНИЯ

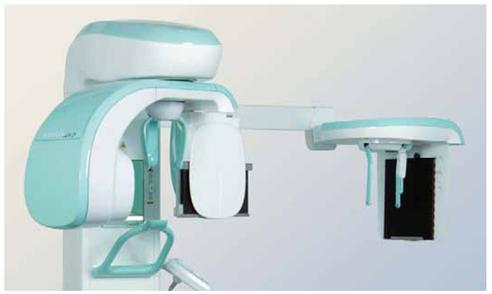

Усовершенствованные мобильные возможности

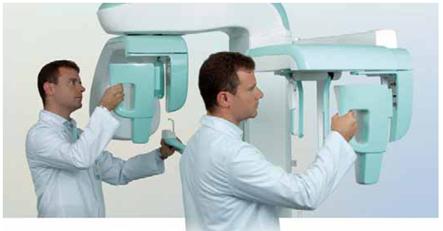

На цифровое оборудование можно установить цефалометрическую приставку с несколькими модернизированными опциями, наличие которых помогает планировать ваш бюджет в соответствии с вашими потребностями и со временем оправдывать ваши вклады.
Точная геометрия
Принцип цифровых цефалометрических изображений ротографа Эво сочетает в себе сканирующее движение детектора в неподвижном положении источника рентгеновского излучения. Данный метод дает такие же проекции геометрии как обычная пленка, и позволяет выполнять точный ортодонтический анализ.
Одиночный или двойной детектор: выбор за вами
Какие у вас требования к цефалометрическим исследованиям? Если Вы выполняете всего несколько исследований в неделю или ограничены бюджетом, для вас подойдет оборудование с одиночным детектором. Быстрым простым действием Вы можете переместить цифровой детектор с нижнего положения в верхнее. Если ортодонтия является вашей основной областью деятельности или Вы хотите избежать выполнения дополнительных действий с детектором, в этом случае Вам потребуется оборудование с двойным детектором
Исследование области запястья
Возраст костей можно определить с помощью специального исследования области запястья. Специальная опорная стойка позволяет быстрое и легкое расположение руки.
Быстро и детально
В зависимости от типа исследования и комплектации пациента, можно выбрать несколько областей изображения, от 18х22 до 22х30см.
Два режима сканирования:
* Режим высокого разрешения позволяет получить детальное изображение
* Высокоскоростной режим позволяет выполнить стандартный боковой цефалометрический снимок всего за 4,5 секунды, подходит для детей
Отсутствие дополнительных экспозиций
Во время цифрового цефалометрического сканирования каждая область головы подвергается лишь частичной экспозиции благодаря хорошо коллимированному пучку рентгеновских лучей, сводя к минимуму общее облучение пациента. Особенно полезно для детей и подростков, которые часто подвергаются цефалометрическим исследованиям.
Оптимизированные протоколы
В общей сложности восемь цифровых цефалометрических режимов предоставляют Вам гибкость в работе с каждым пациентом, оптимальное сочетание области изображения, скорости получения изображения и разрешения. Цефалостат позволяет просто и комфортно располагать пациента во всех положениях, включая боковую, фронтальную, заднюю и переднюю проекцию.
Автоматический фильтр мягких тканей
Для боковых проекций медный фильтр автоматически вставляется в пучок рентгеновских лучей, чтобы лучше видеть профиль пациента; линейка калибровки накладывается на изображение для точной геометрической калибровки.
РЕЖИМЫ ИССЛЕДОВАНИЙ
Стандартные исследования
Стандартное панорамное исследование с постоянным увеличением
Панорамные исследования, ребенок. Сокращенное время исследования.

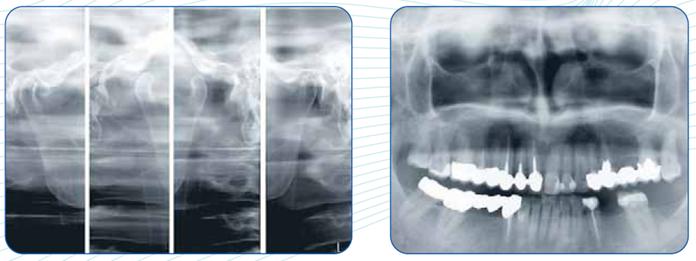

TMJ – режим для исследования височно - Синус. Расширенный обзор околоносовых
нижнечелюстных суставов с открытым и закрытым пазух.
ртом. Вид сбоку показывает точное положение
мыщелка.
Исследование с помощью цефалометрической трубки
Цефалометрический режим с фильтром мягких тканей: боковая проекция
Цефалометрический режим: проекция спереди-сзади
Исследование области запястья Цефалометрическая трубка оборудована подвижной опорной стойкой для рук | Дополнительные исследования с расширенными возможностями Эво XP Дополнительные возможности Эво XP увеличивают область применения вашего оборудования и позволяют выполнять несколько дополнительных исследований для решения конкретных диагностических целей.

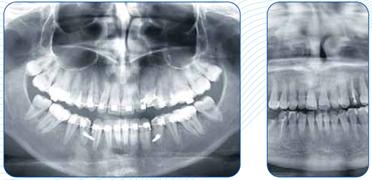

Дальнейшее деление на сегменты панорамного снимка, ограничивается областью передний зубов, включая только резцы и клыки.
Ортогональная проекция. Уменьшается наложение изображения соседних зубов друг на друга для лучшего выявления кариеса проксимальной поверхности зубов. |
Полупанорамный снимок (левый/правый). Уменьшает область экспозиции при исследовании одного или другого ряда зубов
Снижает дозу облучения. Панорамный снимок ограничивается лишь областью зубов. Применяется, если при диагностике видимость мыщелка не требуется.

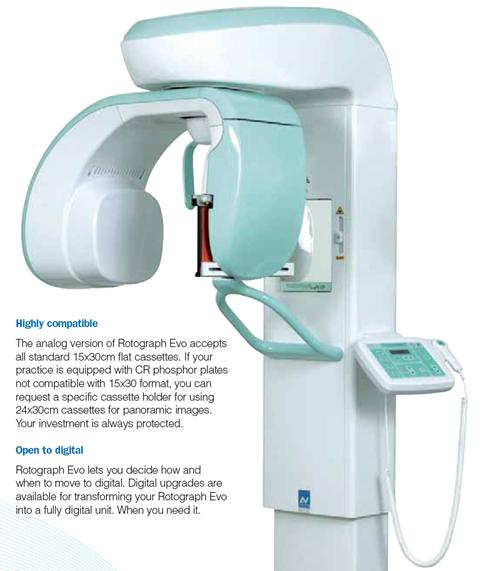

АНАЛОГОВАЯ ВЕРСИЯ
Использование цефалометрической установки
В любое время можно дополнительно установить цефалометрическую приставку, которая подходит для кассет всех стандартных форматов 18х24см, 24х30см, 8”х10” и КР экрана. Выбор за вами.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Режимы исследования
Основной режим
Панорамный, взрослый
Панорамный, ребенок
Исследование височно-нижнечелюстных суставов
с открытым и закрытым ртом. Вид сбоку
P-A синусный (вращательный)
Эво XP Режим
Полупанорманый, взрослый
Полупанорманый, ребенок
Ортогональная проекция
Панорамный, малая доза
Передний ряд зубов
Цефалометрический режим
A-P и P-A цефалометрический
Запястье (рука)
Напольный штатив
Дополнительный независимый напольный штатив можно использовать, когда настенный держатель отсутствует, и выполняются исследования пациентов, прикованных к креслам-коляскам.
Ротограф Эво Д - цифровой | Ротограф Эво - аналоговый | |
Время экспозиции | Панорамный – 13,8 с Цефалографический – 15 с | Панорамный 7.3 – 13,8 с Цефалографический 0.7 – 15 с |
Оценка дозы и области (дозиметр) | стандартно | дополнительно |
Область изображения | Панорамный – 14,6х30 см Цефалографический – 18х22, 24х22, 29х22 см | Панорамный – 15х30 или 24х30см Цефалографический – 18х24см, 24х30см, 8”х10” Предпочтительный размер кассеты необходимо указать при заказе |
Передача изображения | Ethernet – накопитель USB | - |
Сенсорная технология | Сцинтилляционный детектор с высоким разрешением | - |
Размер пикселя ПЗС-датчика | 48 мкм | - |
Разрешение изображения | 5.2 п. л/мм | - |
Размер изображения | 1536х2800 (стандартная панорамная) – 3000х2305 (цефалометрическая, максимум) | - |
Захват | 12 бит (4096 уровней) | - |
Подключение к DICOM-сети (дополнительно) | Печать, сохранение, рабочий список | - |
Генератор | Высокочастотный, 200кГц постоянное напряжение | |
Высокое напряжение | 60-86 кВ | |
Ток | 6-12мА | |
Фокусное пятно | 0.5 IEC 336 | |
Компенсация позвоночника | Автоматическая регулировка кВ | |
Вес | Панорамный – 157кг (346 фунтов) Цефалографический – 177кг (390 фунтов) | |
Напряжение источника питания | 110-120 / 220-240В, 50/60Гц | |
Потребляемый ток | 6.6А@220-240В – 15A@110-120В |
Компания Villa оставляет за собой право вносить изменения в спецификации продукта без предупреждения. Рентгеновские изображение, приведенные в данной брошюре, являются только демонстрационными изображениями возможного применения и могли быть выполнены другим оборудованием, чем оборудование, указанное в брошюре. Некоторые функции и вспомогательные устройства являются дополнительными.
