Настройка оконечного оборудования. ADSL модемы Интеркросс 5633 серии
Описание работ:
1. Расположите модем в удобном клиенту месте. При этом необходимо соблюдать условия эксплуатации модема:
- Рабочая температура от 5 до 40 C
- Влажность от 5% до 95% без образования конденсата
2. Перед началом настройки модема необходимо произвести соответствующие подключения кабелей к портам модема.
Разъемы модемов:
Описание портов модема:
Power – разъем для подключения адаптера питания
– кнопка включения/выключения (on/off)
LAN1-4 (Ethernet)– LAN порт
Reset – кнопка сброса (Reset)
Line – DSL порт
Подключение адаптера питания:
- Адаптер питания подключается в электрическую розетку 220В, гибким шнуром – в разъем Power
Подключение ADSL-линии и телефона:
• Подключите телефонный кабель к DSL порту ADSL модема и в телефонный разъем сплиттера. Линейный выход сплиттера подключите в телефонную розетку.
Подключение персонального компьютера к ADSL модему.
• Подключите Ethernet кабель к LAN порту на задней панели Интеркросс и Ethernet
адаптеру Вашего компьютера.

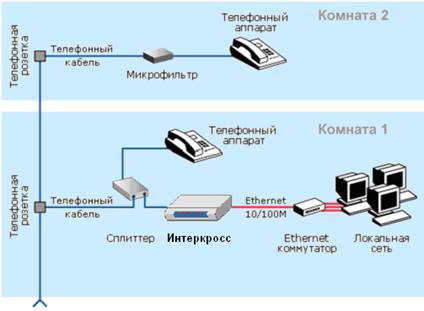

Пример подключения оборудования:
После проведённых подключений включите модем кнопкой .
На модеме должны гореть индикаторы «Power» и «LAN(Ethernet)», последний показывает наличие соединения между компьютером и модемом. Индикатор «Link» должен мигать.
После установления соединения между модемом и оборудованием оператора на АТС
индикатор «Link» должен гореть постоянно.
На компьютере клиента:

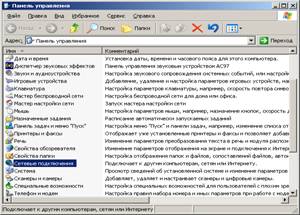

3. Зайдите в папку сетевых подключений (Пуск>Настройка>Панель управления>Сетевые подключения).
 |  |

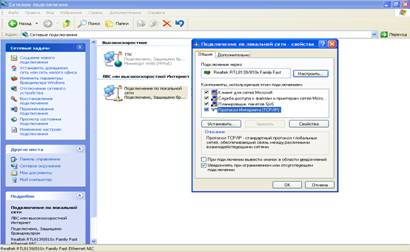

4. В новом окне выберите "Подключение по локальной сети" щелкните по нему правой кнопкой мыши и выберите параметр свойства. В открывшемся окне выберите строку "Протокол Интернета TCP/IP" щелкните на нее 2 раза.
5. Поставьте галочку «Получить IP-адрес автоматически» жмите Ok.

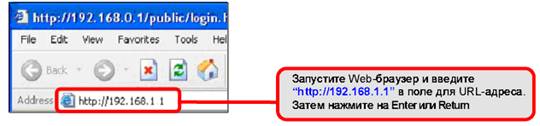

6. Получите доступ к WEB интерфейсу устройства (ADSL модему Интеркросс). Для этого запустите Internet Explorer и наберите в адресной строке IP адрес маршрутизатора: 192.168.1.1
Появится окно для ввода логина/пароля для доступа к WEB интерфейсу устройства. В поле "User Name" наберите admin, в поле "Password" также наберите admin. Нажмите кнопку "ОК".
Примечание: предполагается, что устройство имеет настойки по умолчанию. Если доступа через WEB интерфейс нет, сбросьте настройки модема кнопкой "Reset ".

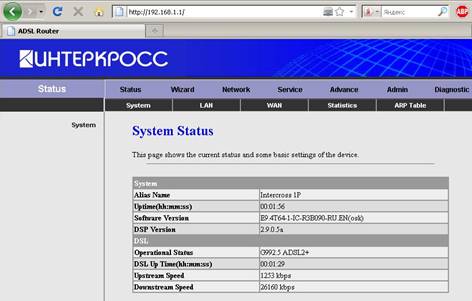

7. Откроется окно следующего вида:

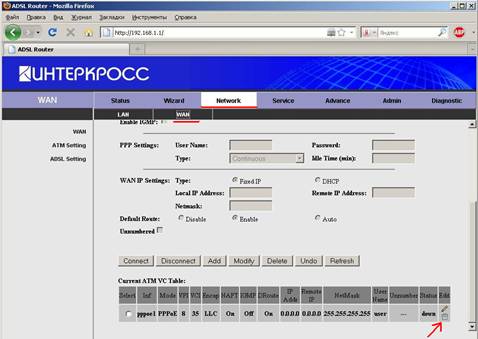

8. Для настройки нового профиля необходимо удалить предустановленные заводские профили, для этого зайдите в меню -> Network -> WAN в таблице Current ATM VC Table удалите все профили как показано на рис. см ниже

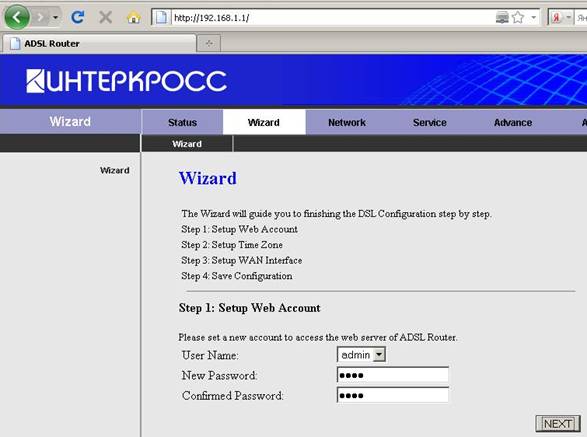

9. Нажмите меню "Wizard"
Появится следующее окно
В поле «New Password» и «Confirmed Password» укажите новый пароль для входа в модем и нажмите кнопку «Next».

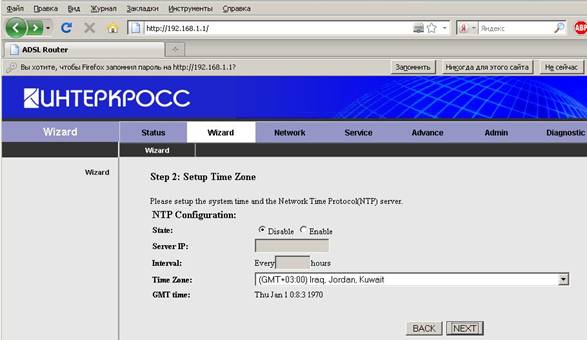

10. Следующим шагом укажите временную зону GMT(+3:00) нажимите кнопку «Next».

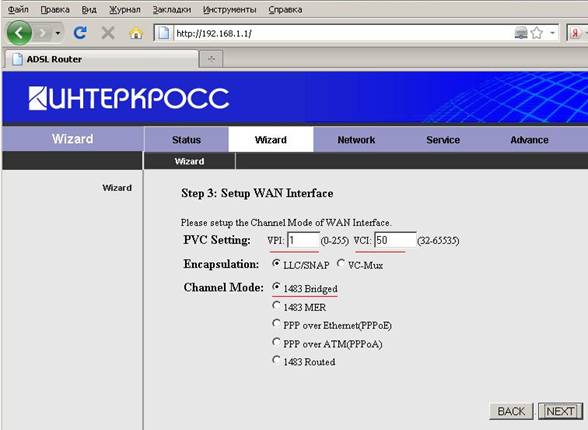

11. Третим шагом настройте WAN интерфейс где значения VPI=1, VCI=50,
«Channel Mode» в режиме моста выберите «1483 Bridged»

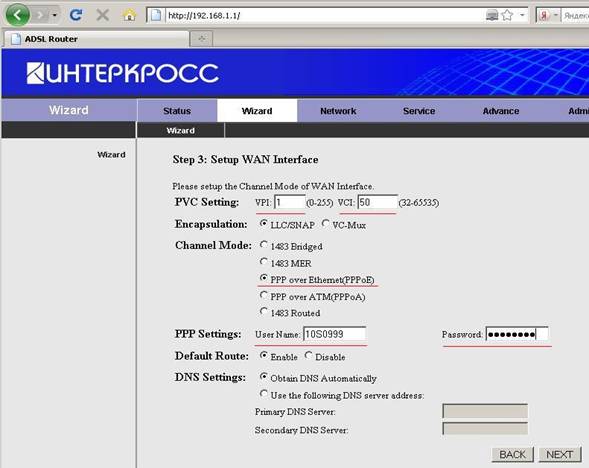

В режиме роутера выберите «PPP over Ethernet (PPPoE)», в поле
"User Name" и "Password" укажите логин и пароль, выданные Вашим провайдером
Нажмите кнопку «Next».

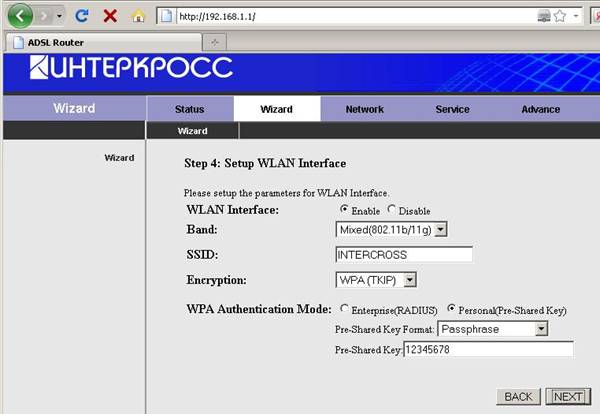

12. В модели 5633 NE появится дополнительное меню настройки WiFi где нужно указать
имя точки доступа «SSID» ->любое, «Encryption» -> WPA(TKIP), в поле «Pre-Shared Key» - следует указать пароль для последующего подключения ПК к точке доступа WiFi

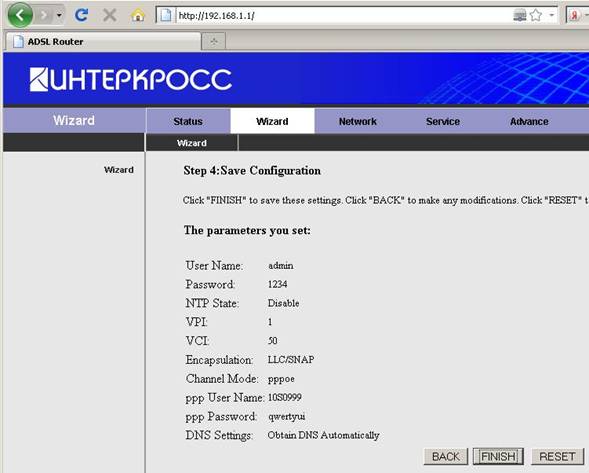

13. Нажмите кнопку "Finish" для сохранения конфигурации

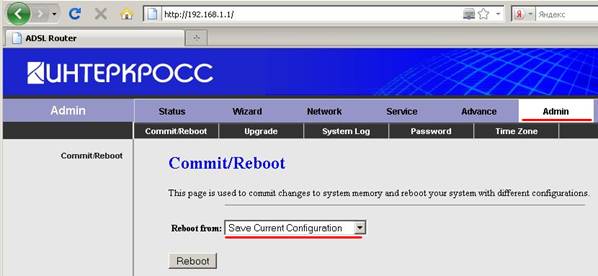

14. Для применения настроенной конфигурации в меню «Admin» из выпадающего списка выберите «Save Current Configuration» и нажмите кнопку «Reboot».
Настройка ADSL модема Интеркросс завершена.
