В программе «Расчет конструкций» (НВ Дилер) дверная группа существует только в профильной системе WINBAU OPTIMUM (3 камеры, монтажная ширина – 60 мм). Существует 3 варианта построения двери:
1) с использованием 95-T створки
2) c использованием 120-Т створки
3) с использованием оконной створки

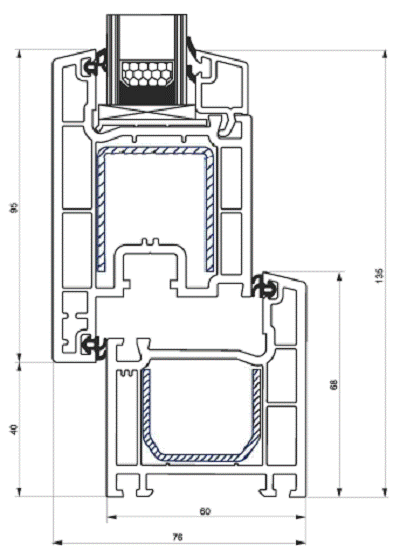

При построении двери с использованием дверной створки 95 мм в поперечном разрезе это будет выглядеть следующим образом:
В программе «НВ Дилер» на вкладке «Чертеж» необходимо нажать кнопку
«Коробка (Рама)», затем вверху в выпадающем списке необходимо выбрать тип рамы:
1)Рама OPTIMUM (металлопластиковая коробка по всему периметру конструкции)
2)Рама OPTIMUM без порога (металлопластиковая коробка по всему периметру конструкции кроме нижней части, то есть готовая коробка будет иметь вид буквы «П»)
3)Рама OPTIMUM с порогом (в нижней части готовой коробки вместо металлопластикового профиля будет закреплен алюминиевый порог)
4) Рама OPTIMUM дверная (установлен металл толщиной 1,4мм)
После выбора необходимого типа рамы щелкаем в поле построения и задаем габаритные размеры конструкции (ширину и высоту в мм). Коробка готова.
Затем необходимо установить створку в построенную коробку. Для этого нажимаем кнопку
«Створка» на панели инструментов и в верхнем выпадающем списке выбираем необходимую створку («Створка дверная Т 95 мм»,либо «Створка дверная Т 120мм»,либо «Створка оконная Z»). Устанавливаем створку в раму в поле построения.
Теперь необходимо установить фурнитуру на нашу конструкцию. Для этого нажимаем кнопку
«Фурнитура» на панели инструментов и в верхнем выпадающем списке выбираем необходимую фурнитуру («Петля дверная «КТЕ» - аналог петли «ROTO»,либо ). Устанавливаем фурнитуру на створку в поле построения. Программа автоматически рассчитает количество необходимых петель.
Петли, используемые на производстве бывают 2-х видов:
«Петля дверная (малая)» - для 95 Т-створки (выдерживает нагрузку до 90 кг)
«Петля дверная» - для 120 T-створки (выдерживает нагрузку до 120 кг)

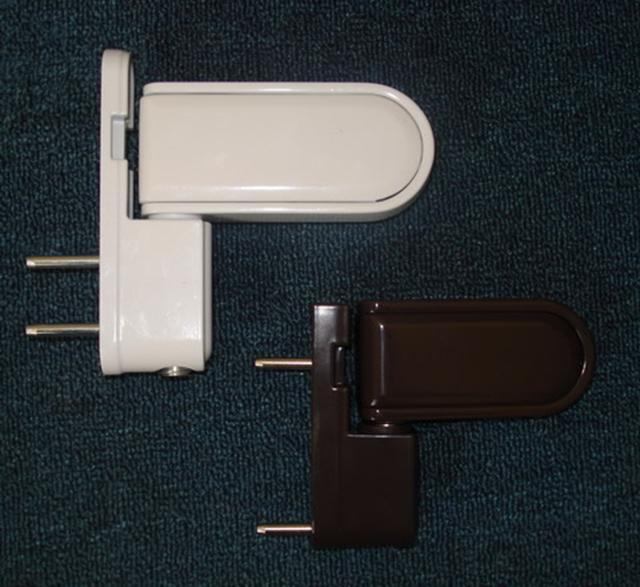

Внешне эти петли выглядят так:
Теперь необходимо установить ручку на створку. Для этого на панели инструментов нажимаем кнопку

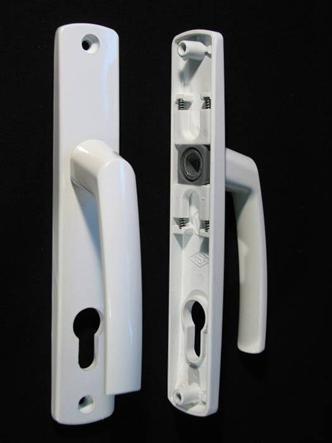

«Ручка» и в верхнем выпадающем списке выбрать пункт «Ручка нажимная 85 мм». Затем устанавливаем ручку на створку в поле построения. Данная ручка выглядит примерно так:

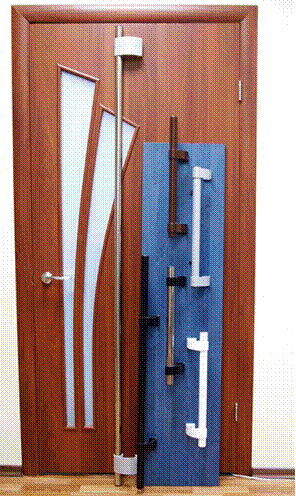

Если на дверь необходимо установить офисную ручку, то в верхнем выпадающем списке необходимо выбрать пункт «Ручка офисная». Офисная ручка выглядит так:
После установки нужной ручки необходимо установить замок в нашу конструкцию. Для этого необходимо на панели инструментов нажать кнопку
«Замок» и в верхнем выпадающем списке выбрать необходимый вид замка.

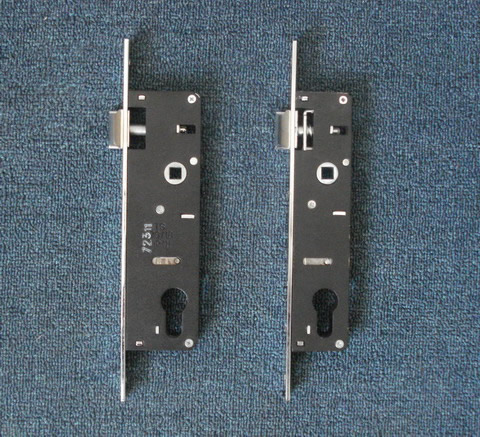

Они бывают двух основных видов: короткий и замок-рейка. Одним из наиболее распространенных является короткий замок. На рисунке ниже представлены замки «Короткий 25/85 (язык)» - справа и «Короткий 35/85 (язык)» - слева:(используются под нажимной гарнитур)

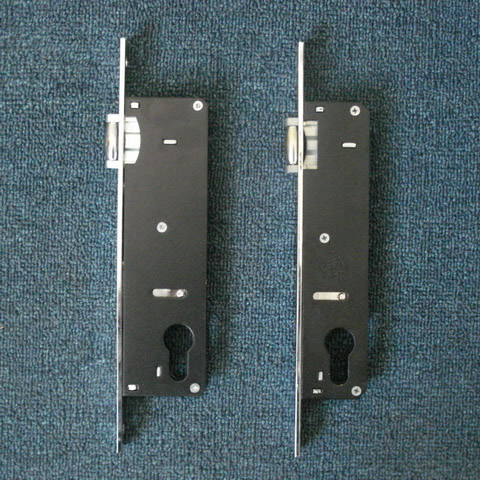

Существуют и другие виды замков. Ниже на рисунке представлены замки «Короткий 25/85 (ролик)» и замок «Короткий 35/85 (ролик)» (используются под офисную ручку)
Ниже на рисунке представлен вариант замка «Рейка с ригелем 25/85 (язык)»:
Приставка «… с барашком» означает вид цилиндра, который будет использоваться в данном замке. Различие между обычным замком и замком с барашком можно увидеть на следующем рисунке:
Стоит отметить, что при использовании 95-Т створки необходимо выбирать замок с 25 дормассом, а при использовании 120-Т створки необходимо выбирать замки с 35 дормассом.
После установки замка осталось установить импоста, вставить стеклопакеты и штапики в поле построения. Конструкция готова.

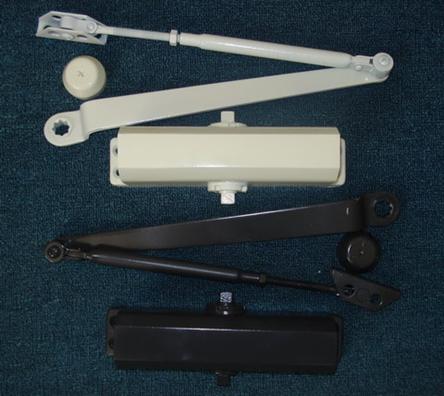

При необходимости на дверь можно установить доводчик. Для этого в программе на панели инструментов необходимо выбрать
«Доводчик» и установить его на створку в поле построения. Он выглядит примерно так:
При построении двери с использованием 120-Т створки все производится аналогично описанному выше, только есть небольшая разница:
1) при установке створки выбираем пункт «Створка дверная Т (120 мм)»
2) при установке фурнитуры выбираем пункт «Петля дверная»
3) при установке замка выбираем замок с 35 дормассом.
И наконец, при построении двери с использованием оконной створки при выборе створки выбираем пункт «Створка оконная OPTIMUM», при выборе фурнитуры выбираем пункт «VORNE поворотное (под замок, 3 петли)», и при выборе замка выбираем замок с 25 дормассом.
