| Центробежный вентилятор ЕС – Прямоточный вентилятор Обратнозагнутые лопасти, вход с одной стороны
|
Номинальные данные
Тип R3G560-AQ04-01
Двигатель M3G150-NA
Фаза | 3 ~ | |
Номинальное напряжение | В пер. тока | 400 |
Диапазон номинального напряжения | В пер. тока | 380…480 |
Частота | Гц | 50/60 |
Тип определения данных | М. н. | |
Скорость | об/мин | 1750 |
Входная мощность | Вт | 4700 |
Потребление тока | А | 7,3 |
Мин. температура окружающей среды | оС | -25 |
Макс. температура окружающей среды | оС | 40 |
М. н. = максимальная нагрузка
М. э. = макс. к. п.д.
Rfa = Работа при свободном потоке воздуха
Cs = спецификация покупателя
Cu = заказчик
Могут вноситься изменения.
Данные в соответствии с директивой ErP
*Удельный коэффициент = 1 + pfs / 100 000 Па |
Данные устанавливаются по точке оптимального к. п.д. |
| Центробежный вентилятор ЕС – Прямоточный вентилятор Обратнозагнутые лопасти, вход с одной стороны |
Технические характеристики
Масса | 40 кг |
Размер | 560 мм |
Поверхность ротора | Черное покрытие |
Материал корпуса электроники | Литой алюминий |
Материал лопастей | Алюминиевый лист |
Число лопастей | 7 |
Направление вращения | По часовой стрелке (смотреть со стороны ротора) |
Тип защиты | IP 54 |
Класс изоляции | F |
Класс влажности | F4-1 |
Макс. допустимая температура окружающей среды (трансп./хранение) | +80оС |
Мин. допустимая температура окружающей среды (трансп./хранение) | -40оС |
Положение монтажа | Горизонтальный вал или ротор снизу (ротор сверху – по запросу) |
Отверстия для сброса конденсата | На стороне ротора |
Режим работы | S1 |
Подшипник двигателя | шарикоподшипник |
Одобрение | ССС |
Технические характеристики | - выход 20 В пост. тока, макс. 50 мА - выход для подчиненных механизмов 0-10 В - вход для сенсора 0-10 В или 4-20 мА - внешний вход 24 В (программирование) - сигнальное реле - встроенный PID-контроллер - предел тока двигателя - PFC, пассивная - RS485 MODBUS RTU - плавный пуск - контроль на входе 0-10 В пост. тока / PWM - Защита электроники / двигателя от превышения температуры - Обнаружение недостаточного линейного напряжения / сбоя фазы |
Помехозащищенность (электромагнитная совместимость) | По EN 61000-6-2 (промышленная среда) |
Выход помех (электромагнитная совместимость) | По EN 61000-6-3 (бытовая среда) |
Ток утечки | < = 3,5 мА |
Электрические выводы | Через шкаф соединений |
Защита двигателя | Защита от неправильной полярности и блокировки ротора |
Класс защиты | I (если покупатель подсоединяет провод заземления) |
Продукт соответствует стандарту | EN 61800-5-1; СЕ |
Одобрение | C22.2 No.77 + CAN/SCA-E60730-1; UL 1004-7 + 60730 |
| Центробежный вентилятор ЕС – Прямоточный вентилятор Обратнозагнутые лопасти, вход с одной стороны |

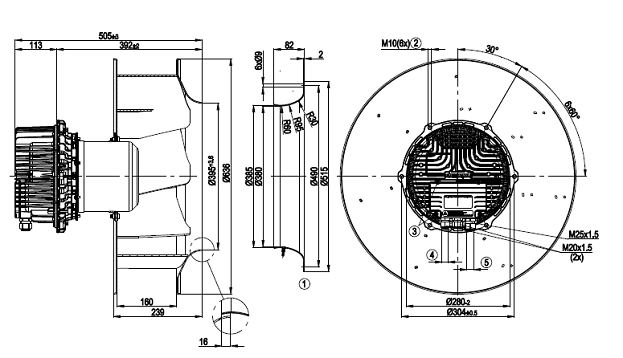

Чертеж изделия
1 | Дополнительная деталь: Сопло на входе 64030-2-4013 с подсоединением отвода для сброса давления (не входит в стандартный комплект поставки) |
2 | Глубина винта: макс. 20 мм |
3 | Усилие затягивания: 3,5 ± 0,5 Нм |
4 | Диаметр кабеля: мин. 4 мм, макс. 10 мм, усилие затягивания: 4 ± 0,6 Нм |
5 | Диаметр кабеля: мин. 9 мм, макс. 16 мм, усилие затягивания: 6 ± 0, Нм |
| Центробежный вентилятор ЕС – Прямоточный вентилятор Обратнозагнутые лопасти, вход с одной стороны |
Представление соединений
№ | Контакт | Сигнал | Функция / назначение |
KL 1 | 1 | L1 | Подключение к сетевому питанию, напряжение питания: 3~380-480 В пер. ток, 50/60 Гц |
KL 1 | 2 | L2 | Подключение к сетевому питанию, напряжение питания: 3~380-480 В пер. ток, 50/60 Гц |
KL 1 | 3 | L3 | Подключение к сетевому питанию, напряжение питания: 3~380-480 В пер. ток, 50/60 Гц |
PE | PE | Подключение к заземлению, соединение РЕ | |
KL2 | 1 | NO | Реле состояния, плавающий контакт; нормально разомкнутый; замыкание при ошибке |
KL2 | 2 | COM | Реле состояния, плавающий контакт; переключающий контакт; общее соединение; номинальные параметры контакта 250 А перем. тока / 2А (АС1) |
KL2 | 3 | NC | Реле состояния, плавающий контакт; размыкание при ошибке |
KL3 | 1 | RSA | Шинное соединение RS485; RSA; MODBUS RTU |
KL3 | 2 | RSB | Шинное соединение RS485; RSB; MODBUS RTU |
KL3 | 3 / 10 | GND | Сигнал заземления для интерфейса управления KL3 |
KL3 | 4 | Ain1 U | Аналоговый вход 1 (заданная величина); 0-10В; Ri=100 кОм, параметрируемые характеристики; используется только как альтернатива входу Ain1 I |
KL3 | 5 | +10 V | Фиксированный выход напряжения: 10В пост. тока, +10В +/-3%, макс. 10 мА; защита от короткого замыкания; питание для внешних устройств (напр., потенциометра) |
KL3 | 6 | Ain1 I | Аналоговый вход 1 (заданная величина); 4-20 мА; Ri=100 кОм, параметрируемые характеристики; используется только как альтернатива входу Ain1 U |
KL3 | 7 | Din1 | Цифровой вход 1: задействование электроники; задействование напряжения от 5 до 50 В пост. тока на контактах и подводимого; блокирование: моста на заземление или поданного напряжения < 1 VDC; функция сброса: сброс триггеров ПО после изменения уровня до < 1В |
KL3 | 8 | Din2 | Цифровой вход 2: выключатель задания параметра 1/2; по заданиям EEPROM (ЭСППЗУ); задание использованного/действительного параметра выбирается через шину или через цифровой вход DIN2. Задание параметра 1: разомкнутый контакт или подводимое напряжение от 5 до 50 VDC; задание параметра 2: мост на заземление или поданное напряжение < 1 VDC. |
KL3 | 9 | Din3 | Цифровой вход 3: Контрольные характеристики встроенного контроллера; в соответствии с заданием ЭСППЗУ; контрольные характеристики встроенного контроллера выбирается в нормальном/обратном порядке через шину или через цифровой вход; нормальный порядок: разомкнутый контакт или подводимое напряжение от 5 до 50 VDC (контрольное отклонение = фактическая величина сенсора – заданная величина); обратный порядок: мост на заземление или поданное напряжение < 1 VDC (контрольное отклонение = заданная величина – фактическая величина сенсора). |
KL3 | 11 | Ain2 U | Аналоговый вход 2; фактическая величина сенсора 0-10В; Ri=100 кОм, параметрируемые характеристики; используется только как альтернатива входу Ain2 I |
KL3 | 12 | +20 V | Фиксированный выход напряжения: 20В пост. тока, +20В +25/-10%, макс. 50 мА; защита от короткого замыкания; питание для внешних устройств (напр., сенсоров) |
KL3 | 13 | Ain2 I | Аналоговый вход 2 (заданная величина); 4-20 мА; Ri=100 кОм, параметрируемые характеристики; используется только как альтернатива входу Ain2 U |
KL3 | 14 | Aout | Аналоговый выход 0-10В, макс. 5 мА; выход фактического коэффициента управления двигателя (выход напряжения электроники) / фактической скорости двигателя; избираемая функция через шину; параметрируемые характеристики. |
| Центробежный вентилятор ЕС – Прямоточный вентилятор Обратнозагнутые лопасти, вход с одной стороны |

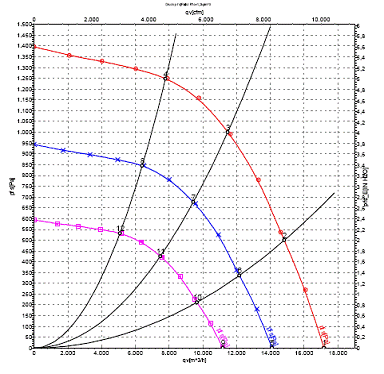

Графики: Поток воздуха 50 Гц
| Измерение: LU-128639 Производительность воздуха измерена по ISO 5801, категория установки А. Более подробную информацию по заданиям измерения можно получить, обратившись в ebm-papst. Уровни шума на стороне всасывания: измерения LwA по ISO 13347 / измерения LpA на расстоянии 1м от оси вентилятора. Приведенные величины действительны при условиях измерения, указанных выше, и могут варьироваться в соответствии с реальными условиями установки. Если имеются отклонения от стандартного задания, нужно проверить и проанализировать конкретные величины на установленном устройстве. |

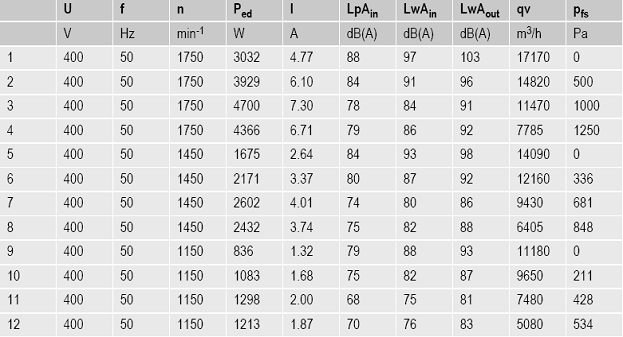

Измеряемые величины
