Тема 7/2 “Стационарные пеносмесители

ПС-5, ПС-2, ПС-12”

Урок №7.2 “Стационарные пеносмесители ПС-5, ПС-2, ПС-12”

Цель урока:

· Образовательная цель - курсанты должны знать назначение, устройство и тактико-технические данные стационарных пеносмесителей ПС-5, ПС-2, ПС-12.

· Развивающая цель - развивать мыслительные способности курсантов, чтобы на основании знаний, полученных на данном уроке и ранее, они могли объяснить, где применяются стационарные пеносмесители ПС-5, ПС-2, ПС-12, и принцип их работы.

· Воспитательная цель - прививать курсантам бережное отношение к пожарной технике и огнетушащим веществам; прививать чувство ответственности за поддержание пожарной техники, ПТВ, ПТО и огнетушащих веществ в готовности к ведению боевых действий.

Вид занятия – комбинированный урок.

Методы обучения:

- устное изложение материала (объяснение, рассказ, беседа)

- демонстрационные методы (плакаты, натуральные образцы)

- самостоятельная работа курсантов с учебником

- применение технических средств обучения.

Материальное обеспечение:

- натуральные образцы

- плакаты, цветные мелки, кодоскоп

- учебники “Пожарная техника”, часть I.

Место проведения занятия – учебный класс “Пожарной техники”.

Время – 2 часа.

Ход урока

I. Организационная часть (2 мин):

- принять рапорт от дежурного

- заполнение группового журнала

- проверка отсутствующих.

II. Опрос курсантов (15 мин):

По материалу лекции “Основы пенного тушения” проводится письменный опрос по “контрольным вопросам”.

НЕ нашли? Не то? Что вы ищете?

III. Подведение итога опроса (3 мин):

- объявить и прокомментировать отметки

- проанализировать характерные ошибки

- дать задания и назначить сроки отчетов курсантам, которые плохо подготовились к занятию.

IV. Рассмотрение нового материала (60 мин):

Рассматриваемые вопросы:

- В-1 Стационарные пеносмесители ПС-5 насоса ПН-40УА

- В-2 Стационарные пеносмесители ПС-2 и ПС-12

- В-3 Стационарные пеносмесители насосов НЦПВ-4-400, НЦПВ-20-200.

№ вопроса

№ подвоп-

роса (1)

Содержание рассматриваемого материала (2)

Методические

указания (3)

Стационарные пеносмесители ПС-5 насоса ПН-40УА

Пеносмесители предназначены для введения в поток воды пенообразователей в необходимой концентрации (4-6%), для получения воздушно-механической пены. Все применяющиеся пеносмесители являются струйными насосами эжекционного типа. По способу применения делятся на переносные и стационарные.

Пеносмеситель ПС-5 стационарный.

Назначение: служит для дозировки и подачи пенообразователя в насос.

Устройство: 1. Корпус с диффузором и вакуумкамерой.

2. Сопло коническое. Æ 16

3. Пробка пробкового крана с ручкой и ограничителем.

4. Пробка–дозатор, цилиндрическая, полая с 5-ю отверстиями разного диаметра. Æ7.4; 11.0; 14.7; 18.2; 27.1 (отверстие в пробке Æ31)

5. Обратный клапан (лепесткового типа).

6. Корпус пробкового крана с крышкой.

7 Шкала с делениями 1-5 (соответствуют кол-ву ГПС-600).

8. Уплотнители (паронитовые прокладки, резиновые кольца).

Дозатор служит для дозировки пенообразователя при подаче воздушно-механической пены и состоит из полого пробки с пятью калиброванными отверстиями, маховичка со стрелкой и шкалы с цифрами от 1 до 5.

Пробковый кран служит для подачи воды от напорной полости насоса в сопло и далее в диффузор. Диаметр проходного отверстия крана 31 мм. Уплотнение крана и дозатора в корпусе достигается резиновыми кольцами. Обратный клапан препятствует проникновению воды в бак с пенообразователем во время работы насоса с подпором.

Принцип действия: Для включения в работу пеносмесителя ПС-5 необходимо открыть рукояткой пробковый кран и установить стрелку маховика на нужную цифру. При этом вода, поступающая от напорной полости через пробковый кран, входит в сопло и вакуум-камеру, где создается разрежение, под действием которого через дозатор подсасывается из пенобака пенообразователь. Пеносмеситель ПС-5 может обеспечить работу одновременно 5 генераторов пены ГПС-600.

Вопросы и подвопросы записывать на доске.

Какие приборы эж. вы знаете?

При объясне-нии материала использовать плакаты и на-глядные посо-бия.

Принцип ра-боты ПС-5 показать на примере

АЦ-40УА.

2

2.1

2.2

2.3

2.4

2.5

Стационарные пеносмесители ПС-2 и ПС-12

Назначение ПС-2: пеносмеситель ПС-2 устанавливается на мотопомпе МП-1600 и может обеспечить работу одновременно двух ГПС-600, т. е. служит для дозировки и подачи пенообразователя в насос, где он смешивается с водой, а затем через выкидные рукава поступает к ГПС-600

Устройство: корпус, сопло, корпуса крана, дозатор, пробка крана, фланец с упорами, шарик, корзина, ниппель, заглушка.

Принцип действия: фланцем корпуса крана пеносмеситель присоединен к напорной полости, а хвостик корпуса пеносмесителя – к всасывающей полости насоса. При включенном пеносмесителе вода из напорной полости через сопло и диффузор корпуса пеносмесителя с большой скоростью поступает во всасывающую полость насоса. При этом вокруг сопла создается разрежение, благодаря которому пенообразователь через шланг пеносмесителя и пеносмеситель поступает во всасывающую полость насоса, смешиваясь с протекающей через пеносмеситель водой. Смесь воды с пенообразователем в насосе смешивается с водой, проходящей через насос и далее в виде эмульсии через напорные рукава к ГПС-600.

Стационарный пеносмеситель ПС-12

Назначение: то же, что и у ПС-5 и ПС-2.

Устройство: состоит из диффузора(1), сопла(2), пробки крана(3), уплотнительных колец(4,10), корпуса крана(5), рукоятки дозатора(6), кронштейна(7), ручки крана(8), фиксатора штока(9), штока(11), пробки, дозатора(12).

ПС-12 устанавливают на пожарном насосе ПН-110Б прицепных насосных станций и автомобилях ПНС-110. Максимальная подача пенообразователя 4,3 л/с, что обеспечивает одновременную работу 12 стволов ГПС-600. Напор перед пеносмесителем должен быть не менее 7,5 атм. Дозатор выполнен в виде ступенчатой пробки, которая закреплена на стержне, имеющем 3 положения на 6, 9, 12 пенных стволов ГПС-600.

При объясне-нии материала использовать плакаты и на-глядные посо-бия, т. е.

МП-1600.

Стр.320

Использовать плакаты и на-глядные посо-бия.

2

3.1

3.2

3.3

4.1

4.2

4.3

4.4

Стационарные пеносмесители насосов НЦПВ-4-400 и НЦПВ-20-200

Назначение: служит для дозированной подачи пенообразователя во всасывающую полость насоса и представляет собой водоструйный эжекторный насос, совмещенный с дозатором пенообразователя.

Устройство: состоит из корпуса крана(1), пробки(2), рукоятки(3), шкалы(4), рукоятки дозатора(5), корпуса эжектора(6), пробки дозатора(7), сопла(8), указателя положения дозатора(9).

Принцип действия: рукоятка крана включения эжектора имеет два положе-ния, обозначенные надписями “ЗАКР” и “ОТКР” на приборной панели. Шкала дозатора разделена на 2 зоны, соответствующие 3% и 6% концентрации водного раствора пенообразователя. В каждой зоне, в свою очередь, имеются 2 положения: “1 ств” и “2 ств”.

Стационарный пеносмеситель насоса НЦПВ-20-200

Пеносмеситель предназначен для введения в поток воды пенообразователей в необходимой для получения воздушно-механической пены концентрации (4-6%). Является струйным насосом эжекционного типа.

Пеносмеситель представляет собой водоструйный эжектор, работающий от напорной полости центробежного насоса, совмещенный с дозатором пенообразователя и клапаном пеносмесителя.

Пеносмеситель жестко установлен на крышке насоса и соединен с его напорной камерой трубопроводом.

Дозатор(пробкового типа) имеет три положения: 0-закрыт, 1 и 2 – на 1и2 генератора ГПС-600 соответственно.

Отсекающий клапан предназначен для предотвращения подачи пенообразователя в дозатор при обрыве столба воды во всасывающей линии, а также для предотвращения попадания воды в пенобак при работе насоса с подпором. Функционально включает в себя отсекатель магистрали «пенобак - пеносмеситель» и обратный клапан.

Клапан пеносмесителя жестко установлен на корпусе пеносмесителя. Проточная часть клапана пеносмесителя заканчивается с одной стороны фланцем для соединения с дозатором, с другой стороны - патрубком для соединения с магистралью пенобака.

Полость клапана пеносмесителя, через штуцер сообщена трубопроводом с рабочей полостью гидрокамеры. Когда в полости за мембранной отсутствует избыточное давление (во время пуска насоса и при срыве напора, т. е. когда работает вакуумная система) клапан пеносмесителя остается закрытым, предотвращая таким образом подсос пенообразователя. При появлении в полости избыточного давления прогибается мембрана и, сжимая пружины толкает золотник со штоком, который открывает проточную часть клапана пеносмесителя, обеспечивая таким образом доступ пенообразователя в дозатор.

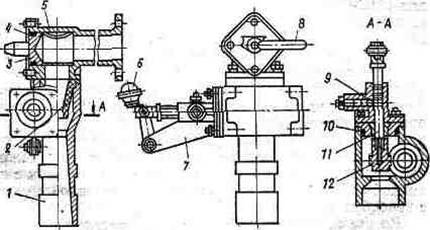

Устройство: 9- обратный клапан, 10- шток, 11- мембрана, 12- пробка,13- золотник,

14- пружина, 15- штуцер.

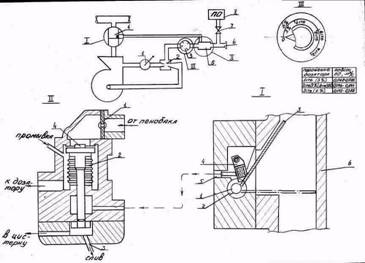

Принципиальная схема работы пеносмесителя.

Устройство: 1-насос НЦПВ-20/200, 2-пробковый кран пеносмесителя, 3-камера смешения пеносмесителя, 4-дозатор, 5-отсекающий клапан, 6-штуцер для забора пенообразователя из посторонней емкости, 7-кран, 8-бак с пенообразователем.

Принцип работы пеносмесителя: для включения пеносмесителя следует повернуть рукоятку крана против часовой стрелки до упора. Вода из напорной полости насоса под давлением поступает через сопло в диффузор пеносмесителя. За счет увеличения скорости движения жидкости на выходе из сопла, в полости вокруг него образуется разрежение, и происходит подсасывание пенообразователя. Пенообразователь из пенобака поступает в отсекающий клапан, проходит через дозатор и попадает в вакуум камеру струйного насоса. В диффузоре он смешивается с водой, после чего раствор поступает в полость насоса и далее подается к ГПС-600. При избыточном давлении в насосе отсекающий клапан находится в открытом положении за счет давления рабочей жидкости на мембрану (11). При обрыве столба воды во всасывающей линии, давление рабочей жидкости на мембрану прекращается и под воздействием пружины отсекающий клапан прекращает подачу пенообразователя до возобновления работы насоса.

При обучении использовать наглядные по-собия и плака-ты.

Дать под запись.

V. Закрепление (8 мин):

Первичное закрепление было проведено в ходе рассмотрения нового материала. В конце урока проводится вторичное закрепление. Его цель – не просто воспроизвести изученный материал, а ответить на вопросы, связанные с умением применять знания практически.

VI. Задание на самоподготовку (2 мин):

Задание на самоподготовку записать на доске и пояснить.

1. Проработать материал по конспекту.

2. Учебник “Пожарная техника”, часть I, стр.319-326.
