Сертификат пожарной безопасности С-RU. ПБ34.В.00887
ПРИБОРЫ ДЛЯ СИСТЕМ ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ
Блок управления клапанами БУК-n/Y
Паспорт
ПС – БУК-n/Y - 4371 - 002 - 82196273 - 2009
1. НАЗНАЧЕНИЕ
Блок управления клапанами БУК-n/Y (в дальнейшем блок) предназначен для управления электромеханическими с возвратной пружиной, электромагнитными и реверсивными клапанами как огнезадерживающими, так и дымоудаления.
n – количество управляемых клапанов (не ограничено);
Y – напряжение электропитания блока и управляющего сигнала
(12VDC, 24VDC).
Электропитание клапана может быть 12, 24 VDC или 220 VAC.
Конкретное исполнение блока указано в разделе 8 данного паспорта.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ток потребления по линии управления, мА, не более 50
Ток потребления на один клапан, мА, не более: 50
Ток по выходу «Коммут 1(Коммут 2)» на один
клапан, А, не более 1
3. УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Внешний вид блока представлен на рис. 1.
Рис. 1. Внешний вид блока. 1 - индикатор подачи управляющего сигнала; 2 - кнопка ручного пуска; 3 - индикаторы срабатывания клапана; 4 - основание; 5 - лицевая панель; 6 - винты крепления лицевой панели к основанию.
Блок состоит из основания (4), на котором установлены релейные платы и разъемы для подключения внешних цепей, а так же лицевой панели (5), на которой располагается кнопка ручного пуска (2), индикатор подачи управляющего сигнала (1) и индикаторы срабатывания клапанов (3).
Для срабатывания клапанов необходимо на разъеме Х1 замкнуть контакты 2,3 или нажать на лицевой панели кнопку ПУСК. При этом слева от этой кнопки включится индикатор. Сигнал срабатывания один для всех клапанов, которыми управляет блок. При срабатывании клапана на лицевой панели блока включится индикатор КЛАПАН СРАБОТАЛ, а на контакты 6,7 разъема Х2.n будет выдан сигнал о срабатывании клапана в виде размыкания «сухого» контакта.
Для возврата клапанов в дежурное состояние необходимо разомкнуть контакт управляющего сигнала или отжать кнопку ПУСК на лицевой панели блока, если клапана были переведены в рабочий режим с помощью этой кнопки.
Количество разъемов Х2 зависит от количества управляемых клапанов.
4. ПОДГОТОВКА К РАБОТЕ
4.1. Установку и монтаж блока производить при выключенном питании.
4.2. Снять лицевую панель (5), открутив винты (6).
4.3. Установить основание на вертикальную поверхность.
4.4. Подключить внешние цепи в соответствии с рис. 2.
Сечение проводов подключения привода клапана зависит от мощности. Сечение проводов сигнальных цепей не менее 0,22 мм2.
4.5. Установить лицевую панель (5) на место и прикрепить ее к основанию винтами (6).
5. ПРОВЕРКА РАБОТОСПОСОБНОСТИ И ВОЗМОЖНЫЕ
НЕИСПРАВНОСТИ
После проведения монтажных работ и при периодических проверках необходимо убедится в работоспособности блока и клапанов.
Порядок действий при проверках и возможные неисправности приведены в таблице 1.
Таблица 1.
Нажать кнопку ПУСК, индикатор слева от кнопки не включился, клапана не сработали. | Обрыв линии электропитания блока (контакты 1,2 разъема Х1). |
Нажать кнопку ПУСК, индикатор слева от кнопки включился, клапана не сработали. | Обрыв линии электропитания клапанов (контакты 4,5 разъема Х1). |
Нажать кнопку ПУСК, индикатор слева от кнопки включился, один из клапанов не сработал. | Обрыв линии, подающий электропитание на обмотку соответствующего клапана (контакты 1,2,3 на разъеме Х2). |
Подать управляющий сигнал на контакты 2,3 разъема Х1, индикатор слева от кнопки ПУСК не включился, клапана не сработали, при нажатии кнопки ПУСК клапана сработали. | Обрыв линии управления блоком (контакты 2, 3 разъема Х1). |
Нажать кнопку ПУСК, индикатор слева от кнопки включился, клапана сработали, один из индикаторов КЛАПАН СРАБОТАЛ не включился. | Обрыв линии концевого выключателя соответствующего клапана (контакты 4,5 разъема Х2). |
Команда на срабатывание клапанов не подается, индикатор слева от кнопки ПУСК включен, клапана сработали. | Нажата кнопка ПУСК. Короткое замыкание линии управления (контакты 2,3 разъема Х1). |
Команда на срабатывание клапанов не подается, кнопка ПУСК не нажата, клапана не сработали, включен индикатор КЛАПАН СРАБОТАЛ одного из клапанов. | Короткое замыкание линии концевого выключателя соответствующего клапана (контакты 4,5 разъема Х2). |
6. МЕРЫ БЕЗОПАСНОСТИ
Блок подключается к источнику с опасным для жизни напряжением 220 В. При монтаже и в процессе эксплуатации необходимо руководствоваться «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации установок потребителей».
7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации 3 года с момента выпуска изделия при условии соблюдения правил эксплуатации.
8. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ.
Блок управления БУК - / соответствует техническим условиям ТУ 4371 - 001 - 82196273 – 2009 и признан годным для эксплуатации.
Дата изготовления _____________________
При обнаружении неисправности обращаться:
ООО "ПожАвтоматика"
194295, Санкт-Петербург, ул. Есенина, д. 19/2
тел./ 2-37-14
8-911-220-67-10
www. pozavtomatika. spb. ru
E-mail: *****@***spb. ru

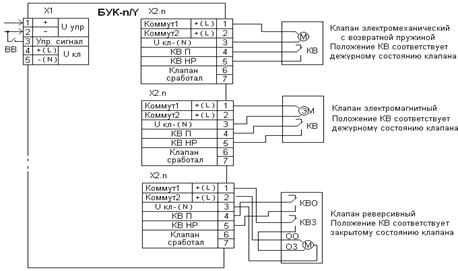

Рис. 2. Схема подключения БУК.
1, 2….n - порядковый номер клапана.
ОО - обмотка открытия. ОЗ - обмотка закрытия.
КВЗ - концевой выключатель закрытия.
КВО - концевой выключатель открытия.
КВ П и КВ НР – контакты концевого выключателя.
ВВ – внешнее включение.
Коммут 1 - напряжение подается до подачи команды на
срабатывание.
Коммут 2 - напряжение подается после подачи команды на
срабатывание.
Uупр – напряжение электропитания и управления блоком.
Uкл – напряжение электропитания обмоток клапана.
Положение концевых выключателей реверсивного клапана указано для клапанов дымоудаления (нормально закрытых).
Для огнезадерживающих (нормально открытых) клапанов с реверсивным приводом КВО и КВЗ меняются местами.
