ПРЕОБРАЗОВАТЕЛЬ ТРЕХФАЗНОГО ПЕРЕМЕННОГО НАПРЯЖЕНИЯ В ПОСТОЯННОЕ
Изобретение относится к области преобразовательной техники.

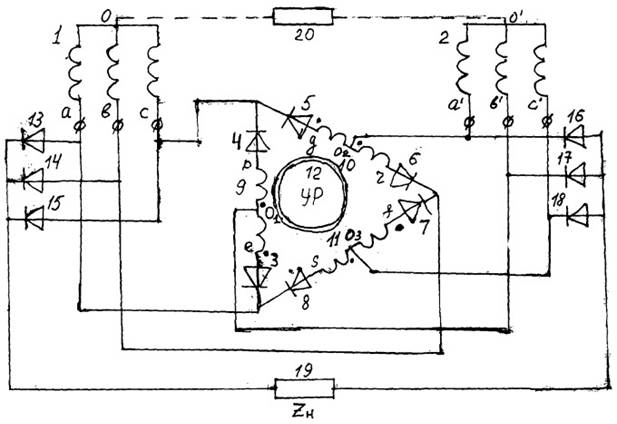

Преобразователь (см. рис.) состоит из трансформатора, содержащего две группы вторичных обмоток 1 и 2, соединенных по схеме звезда каждая (первичные обмотки на фиг.1 не показаны), шести вентилей 3-8, соединенных в замкнутое кольцо через обмотки уравнительного реактора УР, выполненного в виде трех обмоток 9-11, расположенных на одном магнитопроводе 12. Обмотки 9-11 уравнительного реактора соединены между собой через вентили 3-8 согласно, по схеме "начало-конец". Каждая средняя точка 01, 02, 03 соответственно обмоток 9, 10 и 11 подключена к одной из фаз группы обмоток 2 так, что любая фазная обмотка группы 2 через половины обмоток уравнительного реактора и вентили соединена с разноименными фазными обмотками группы 1. К зажимам а, в, с фазных обмоток группы 1 подключены анодами три вентиля 13-15, катоды которых соединены вместе и образуют один выходной зажим преобразователя, к зажимам а′, b′, c′ фазных обмоток группы 2 подключены катодами три вентиля 16-18, аноды которых соединены вместе и образуют другой выходной зажим преобразователя. К выходным зажимам преобразователя подсоединяется нагрузка 19. Преобразователь допускает работу и при включенной между точками 0-0′ звезд дополнительной нагрузке 20.
Преобразователь трехфазного переменного напряжения в постоянное, содержащий силовой трансформатор с двумя группами одинаковых вторичных обмоток, трехобмоточный уравнительный реактор и шесть вентилей, соединенных в замкнутое кольцо через обмотки уравнительного реактора, причем каждая фаза одной вторичной обмотки через вентили и обмотку уравнительного реактора связана с разноименными фазами второй вторичной обмотки, нагрузку, подключенную к выходным зажимам преобразователя, отличающийся тем, что он снабжен двумя группами вентилей, одна из которых состоит из трех вентилей, соединенных в один узел анодами, образующими один выходной зажим преобразователя, а другая - из трех вентилей, соединенных в один узел катодами, образующими другой выходной зажим преобразователя, при этом свободные катоды первой группы подключены к фазам одной вторичной обмотки, а свободные аноды второй группы подключены к фазам второй вторичной обмотки.
Предлагаемое изобретение позволяет улучшить качество выпрямленного напряжения за счет увеличения постоянной составляющей и частоты пульсаций до 12, получить более высокие значения выпрямленного напряжения от тех же вторичных обмоток, что и в прототипе, использовать соединение всех вторичных обмоток как в звезду, так и в треугольник, уменьшить потери в вентилях, расширить функциональные возможности за счет подключения нагрузки и к нулевым точкам преобразователя.
Рисунок
