Глава I Существующее положение в сфере водоотведения МО город Чекалин
Раздел I
1.1.1. Описание и анализ функциональной структуры существующих систем водоотведения и действующей системы управления.
Чекалин – город в Суворовском районе Тульской области в России, образует городское поселение «город Чекалин». Город расположен на левом берегу реки Оки, в 102 км от Тулы, в 16 км от Суворова, в 30 км от Перемышля, в 7 км от железнодорожных станций Чекалин (с 2009 года не действует) и Черепеть (на линии Тула —Козельск), на границе с Перемышльским районом.
Муниципальное образование занимает площадь 5,42 кв. км. Население 1017 чел. (на 01.07.2012 г – самый малочисленный город России.).
Город Чекалин расположен в средней полосе нашей страны, где климат умеренно континентальный, подвержен влиянию северных и северо-восточных ветров. Разница средних температур лета и зимы достигает 28 градусов. Наибольшее тепло наблюдается в июле, средняя температура этого месяца колеблется в пределах +18 градусов. Средняя температура января -10 градусов. Первые заморозки наступают в конце сентября, устойчивый снежный покров ложится в ноябре. В среднем к 10 апреля снежный покров сходит. Облачность в году довольно значительная, особенно в ноябре-декабре. Годовое количество осадков около 50 сантиметров, причем большая часть их приходится на лето. Почву в окрестностях самого города составляет деградированный чернозем.
Гидрогеологические условия и оценка ресурсов подземных вод.
В пределах планируемой территории МО Чекалин подземные воды встречаются в девонских, каменноугольных и мезозойских отложениях. Девонский водоносный горизонт имеет повсеместное распространение и содержится в трещиноватых известняках озерско-хованского горизонта на глубинах 33,0-46,0 м, выше которого залегают водоупорные малевские глины. Дебиты скважин составляют от 90 до 34 м3/час, удельные дебиты 6,4 и 23 м3/час. Подземные воды обладают напором высотой до 30,0-50,0 м. Статический уровень находится на абсолютных отметках 165,0-180,0 м.
Воды данного горизонта не соответствуют нормам питьевых вод по общей жесткости 15,1-22,6 мг - экв/л, содержанию общего железа 2,0-14,1 мг/л, сухой остаток 1,2-1,9 г/л и сульфатов (в отдельных скважинах) до 762 мг/л.
Эксплуатационные запасы подземных вод озерско-хованского горизонта по водозабору подтверждаются опытом эксплуатации, но в установленном порядке не утверждались. К каменноугольным отложениям приурочено несколько водоносных горизонтов, но практическое значение имеет только упинский. Остальные горизонты – бобриковский, тульский, окский не имеют самостоятельного значения для водоснабжения и используются как вспомогательные совместно с подземными водами упинского горизонта.
Упинский водоносный горизонт приурочен к известнякам одноименной свиты нижнего карбона, залегающего в интервале глубин 6,0-19,0 м. Напор на кровлю составлял до начала эксплуатации 3,5-21,8 м. Водообильность горизонта неравномерная, удельные дебиты 13,6 и 18,1 м3/час. Воды горизонта не соответствуют требованиям СанПиН «Питьевая вода» по превышению общей жесткости 25,0-9,8 мг-экв/л, содержанию общего железа 5,5 мг/л, сухой остаток 1,0-0,6 г/л. Известняки имеют широкое распространение, мощностью 4,0-25,0 м. Подземные воды - напорные. Режим водоносного горизонта нарушен в результате длительной работы водопонижающих скважин на буроугольном месторождении.
Воды при централизованном водоснабжении нуждаются в процессе обезжелезивания.
На участке недр имеется одна эксплуатационная водозаборная скважина, введенная в эксплуатацию в 2003г.
Эксплуатационные запасы подземных вод озеро-хованского горизонта подтверждаются опытом эксплуатации, но в установленном порядке не утверждались.
Водоснабжение входящих в состав МО Чекалина обеспечивается и будет обеспечиваться в перспективе от собственных локальных водозаборов, эксплуатирующих озеро - хованский, упинский и окско - тарусский водоносные горизонты.
Запасы подземных вод по всем водозаборам подтверждаются опытом эксплуатации, но в установленном порядке не утверждались.
Население, промышленность и социальная сфера.
Общее количество общественных зданий - 5,
в том числе:
объектов здравоохранения - 1,
объектов образования - 2,
объектов культуры - 1,
административные здания - 1.
Коммерческих потребителей нет.
1.1.2. Структура системы сброса, очистки и отведения сточных вод
Водоотведение МО город Чекалин осуществляется по канализационнным коллекторам. Общая протяжённость сетей составляет – 2249 м.
1.1.3. Описание состояния существующих канализационных очистных сооружений
Площадка очистных сооружений расположена на северо-востоке от города на расстоянии 380м.
Население одноэтажной застройки пользуется выгребными ямами
Промышленные предприятия на территории муниципального образования город Чекалин Суворовского района отсутствуют. Согласно Генеральному плану МО город Чекалин)
1.1.4. Описание технологических зон водоотведения (отдельно для каждого очистного сооружения)
Водоотведение МО город Чекалин осуществляется по канализационным коллекторам
1.1.5. Описание состояния и функционирования существующих систем утилизации осадка сточных вод
Водоотведение МО город Чекалин осуществляется по канализационным коллекторам
1.6.Описание состояния и функционирования канализационных коллекторов и сетей
Водоотведение МО город Чекалин осуществляется по канализационным коллекторам. Общая протяжённость сетей составляет – 2249км.
Более подробную информацию о состоянии сетей водоотведения, году их прокладки а также проценту износа МО город Чекалин не предоставило.
1.1.7. Оценка соответствия применяемой схемы, требованиям обеспечения нормативов качества сточных вод.
Применяемая схема требованиям обеспечения нормативов качества сточных вод не соответствует.
1.1.8. Описание территорий поселений, неохваченных централизованной системой водоотведения
Обеспеченность жилищного фонда МО город Чекалин централизованной системой канализации составляет 35% (согласно Генеральному плану МО город Чекалин)
1.1.9. Оценка амортизации (износа), определение возможности отвода и утилизации сточных вод.
В настоящее время сточные воды МО город Чекалин не очищаются. Требуется реконструкция существующих очистных сооружений либо строительство новых модульных очистных сооружений. Также необходимо строительство новых сетей водоотведения в неохваченных районах города и замена наиболее ветхих участков существующих сетей водоотведения.
Раздел II
Общий баланс поступления сточных вод в централизованную систему водоотведения, с выделением видов централизованных систем водоотведения по бассейнам канализования очистных сооружений и прямых выпусков.
1.2.1.Балансы производительности сооружений системы водоотведения.
Точных данных по балансу производительности системы водоотведения администрация МО город Чекалин не предоставила. Расчет выполнен косвенным методом, по фактическому водопотреблению, исходя из того, что всего 35% потребляемой воды отводится по системе водоотведения города Чекалин.
Потребители | Водопотребление, 2011г. (тыс. м3/год) |
Население | 13,16 |
Промышленность | - |
Бюджетные организации | 2,9 |
Иные предприятия | - |
Собственные нужды | Нет данных |
Потери | Нет данных |
Итого | 16,06 |
1.2.2. Оценка фактического притока неорганизованного стока (сточных вод, поступающих по поверхности рельефа местности) по бассейнам канализования очистных сооружений и прямых выпусков
Централизованный сбор поверхностных сточных вод не осуществляется. Инфильтрат, поступающий с поверхности земли, а также дренажные воды поступают в период весенне-осеннего паводков, а также во время дождя. Объем фактического притока поверхностных сточных вод определяется интенсивностью выпадения осадков.
1.2.3. Анализ ретроспективных балансов поступления сточных вод в централизованную систему водоотведения по бассейнам канализования очистных сооружений и прямых выпусков, с выделением зон дефицитов и резервов производительных мощностей
Информация о ретроспективных балансах поступления сточных вод в централизованную систему водоотведения по бассейнам канализования очистных сооружений и прямых выпусков администрацией МО город Чекалин не предоставлена.
1.2.4. Анализ гидравлических режимов и режимов работы элементов централизованной системы водоотведения (насосных станций, канализационных сетей, тоннельных коллекторов) для каждого сооружения.
Анализ гидравлических режимов сетей водоотведения в МО город Чекалин не проводился.
1.2.5. Анализ резервов и дефицитов производственных мощностей системы водоотведения и возможности расширения зоны действия очистных сооружений с наличием резерва в зонах дефицита.
Водоотведение МО город Чекалин осуществляется по канализационным коллекторам
Требуется реконструкция существующих очистных сооружений либо строительство новых модульных очистных сооружений. Также необходимо строительство сетей водоотведения в неохваченных районах города и реконструкция наиболее ветхих участков существующей водоотводящей сети.
Раздел III
Перспективные расчётные расходы сточных вод
1.3.1. Фактическое и ожидаемое поступление в централизованную систему водоотведения сточных вод (среднесуточное, максимальное)
Нормы водоотведения приняты в соответствии с приказом Министерства строительства и жилищно-коммунального хозяйства Тульской от 01.01.01 года №45 «Об установлении нормативов потребления коммунальных услуг по холодному водоснабжению, горячему водоснабжению, водоотведению для граждан, проживающих в многоквартирных домах и жилых домах, на территории Тульской области».
Расход сточных вод от промышленных предприятий принят в соответствии с примечанием № 2 к таблице № 3 СП 32.13330-2012 в размере 25% расхода стоков от населения.
Прогноз объема сточных вод муниципального образования город Чекалин Суворовского района
Наименование потребителей | Норма водоотведения м3/чел. месяц | Коэффиц. суточной неравномерности | Планируемый срок | |||
Население тыс. чел. | Расход тыс. м3/сут. | Часовой (м3/ч) | Секундный (л/с) | |||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
Население | ||||||
Всего по муниципальному образованию | 940 | 0,277 | 11,54 | 3,21 | ||
Прогноз объема сточных вод муниципального образования город Чекалин Суворовского района
Наименование потребителей | Норма водоотведения м3/чел. месяц | Коэффиц. суточной неравно-мерности | Планируемый срок | |||
Населе-ние тыс. чел. | Расход тыс. м3/сут. | Часовой (м3/ч) | Секундный (л/с) | |||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
Население | ||||||
Всего по муниципальному образованию | 940 | 0,277 | 11,54 | 3,21 | ||
Согласно ПОСТАНОВЛЕНИЮ от «18» декабря 2013 г № 89 «Об утверждении схемы водоснабжения и водоотведения на территории муниципального образования город Чекалин Суворовского района на 2013-2023 г. г.»
1.3.2. Структура водоотведения с учётом территориальной разбивки по зонам действия очистных сооружений и прямых выпусков, кадастровым и планировочным кварталам.
Обеспеченность жилищного фонда МО город Чекалин централизованной системой канализации составляет 35% (согласно Генеральному плану МО город Чекалин)
1.3.3. Расчет требуемой мощности очистных сооружений, исходя из данных о перспективном расходе сточных вод с указанием требуемых объёмов приёма и очистки сточных вод, дефицита (резерва) мощностей по зонам действия сооружений по годам на расчётный срок.
На основании п. 1.3.1 прогнозный расход сточных вод на расчетный период до 2023 года составляет 0,35 тыс м3/сут. Согласно ПОСТАНОВЛЕНИЮ от 18 декабря 2013 г № 89 «Об утверждении схемы водоснабжения и водоотведения на территории муниципального образования город Чекалин Суворовского района на 2013-2023 г. г.»

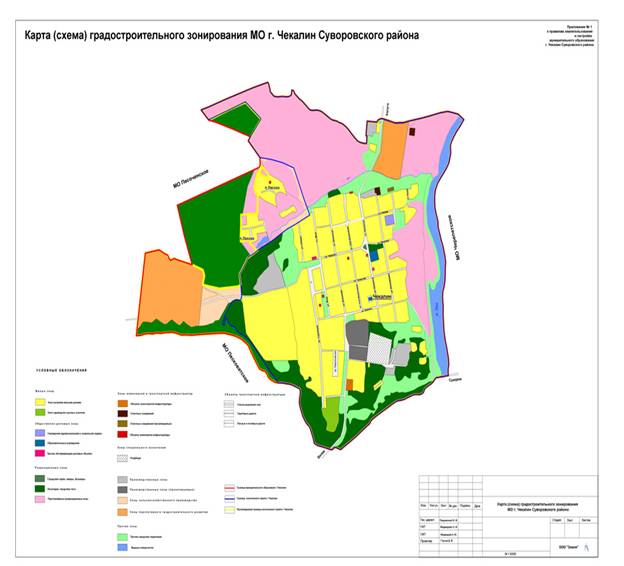

1.3.4. Карта элементов деления территории.
1.3.5. Справочник наименований расчетных элементов территориального деления и справочник соответствия принятых наименований с существующими в Генеральном плане.
Расчетными элементами являются районы города Чекалин, не охваченные централизованной системой водоотведения.
1.3.6. Описание расчетных элементов территориального деления в существующем (на момент разработки схемы водоотведения) и перспективном состояниях.
Обеспеченность жилищного фонда МО город Чекалин централизованной системой канализации составляет 35% (согласно Генеральному плану МО город Чекалин). В перспективе планируется строительство системы водоотведения в неохваченных районах города Чекалин и вывести процент канализованной территории на уровень не ниже 90%.
1.3.7. Прогноз на потребление электроэнергии для сбора, очистки сточных вод.
В связи с планируемым строительством системы водоотведения в неохваченных районах города Чекалин, потребление энергии для сбора сточных вод возрастет. Кол-во необходимой электроэнергии будет зависеть от энергетических характеристик применяемого насосного оборудования (данная информация уточняется в процессе проектирования
Раздел IV
Предложения по строительству, реконструкции и модернизации (техническому перевооружению) объектов централизованных систем водоотведения.
1.4.1. План нового строительства и реконструкции объектов системы водоотведения для организации централизованного водоотведения на территориях, где оно отсутствует
Мероприятия по развитию этих систем должны обеспечить отвод сточных вод от зданий, подключенных к системам центрального водоснабжения, и очистку сточных вод до состояния, удовлетворяющего требованиям СанПиН 2.1.5.980-00 "Гигиенические требования к охране поверхностных вод".
Для этого в проектах детальной планировки населенных пунктов следует предусмотреть системы водоотведения с соответствующими объемами и характерами стоков, установками или сооружениями очистки сточных вод.
Сброс очищенных сточных вод можно осуществлять в открытые водоемы или на рельеф.
На первую очередь предусмотрено обеспечение сетями канализации не канализованной части города. Также планируется строительство модульных очистных сооружений, строительство КНС и канализационного коллектора от площадки, расположенной юго-западнее г. Чекалина. (согласно Генеральному плану МО город Чекалин)
1.4.2. План реконструкции, нового строительства, технического перевооружения системы водоотведения для объектов нового строительства и реконструируемых объектов, которым производительности существующих сооружений недостаточно.
План реконструкции, нового строительства, технического перевооружения для обеспечения водоотведением отсутствует в связи с отсутствием объектов нового строительства.
1.4.3. Оценка капитальных затрат в новое строительство и реконструкцию объектов систем водоотведения
№ | Мероприятие | 2015 год | 2016 год | 2017 год | 2018-2020 год | 2020-2023 год |
1 | Реконструкция канализационных трубопроводов (в том числе магистральных 10%), тыс. руб. | 5000 | 5000 | 5000 | 10000 | 10000 |
2 | Строительство модульных очистных сооружений (постепенный ввод в эксплуатацию), тыс. руб. | - | - | - | - | - |
3 | Установка счетчиков очищенных стоков на очистных сооружениях, тыс. руб | 50 | 50 | - | - | - |
4 | ИТОГО, тыс. руб. | 5050 | 5050 | 5000 | 10000 | 10000 |
*Невозможно определить стоимость строительства модульных очистных сооружений ввиду отсутствия данных о производительности.
**Указанная стоимость носит лишь рекомендательный характер и уточняется в процессе проектирования.
1.4.4. Оценка возможности резервирования части имеющихся мощностей (для новых сооружений).
Ведется работа по подготовке проектно-сметной документации для строительства очистных сооружений мощностью 100 куб. м.в сутки.
Раздел V
Предложения по строительству, реконструкции и модернизации линейных объектов централизованных систем водоотведения.
1.5.1. Планы реконструируемых и предлагаемых к новому строительству магистральных канализационных сетей
Перечень объектов подлежащих реконструкции, а также необходимых для строительства.
№ п/п | Наименование объекта | Объем |
1 | Сети водоотведения (в том числе 10% - магистральные трубопроводы) | 5 км |
1.5.2. План развития систем диспетчеризации, телемеханизации и систем управления режимами водоотведения на объектах организаций, осуществляющих водоотведение
Необходимо предусмотреть внедрение диспетчеризации, автоматизации технологических процессов на канализационных очистных сооружениях. Обязательная установка расходомеров на каждое сооружение системы водоотведения.
1.5.3. План развития системы коммерческого учета водоотведения организациями, осуществляющими водоотведение
Обязательная установка приборов учета на очистных сооружениях системы водоотведения.
Раздел VI.
Экологические аспекты мероприятий по строительству и реконструкции объектов централизованной системы водоотведения.
Все очистные сооружения предусматриваются полной биологической очистки на новых технологиях с доочисткой, что позволит значительно сократить СЗЗ.
Для обеспечения экологической безопасности и конституционных прав граждан на благоприятную окружающую среду, а также улучшения санитарно-экологического состояния муниципального образования сбор бытовых отходов на территории осуществляется специализированными организациями и вывозится на специально отведённые для этого места.
Дополнительные мероприятия по строительству и реконструкции объектов централизованной системы водоотведения, направленные на улучшение экологической ситуации, конечно же, благоприятно отразятся на окружающей среде.
Раздел VII.
Оценка капитальных вложений в новое строительство, реконструкцию и модернизацию объектов централизованного водоотведения
На полную модернизацию системы водоотведения МО город Чекалин потребуется 35 100 тыс. рублей.
**Указанная стоимость носит лишь рекомендательный характер и уточняется в процессе проектирования.
Раздел VIII.
Решение по бесхозяйным сетям.
На территории МО город Чекалин бесхозных сетей не обнаружено.
Глава II
Обосновывающие материалы к Схеме водоотведения
РазделI
2.1.1. Исходные данные для разработки Схемы водоотведения.
Исходными данными для разработки Схемы водоотведения МО город Чекалин являются:
- Генеральный план МО город Чекалин;
- ПОСТАНОВЛЕНИЕ от 01.01.01 г № 89 «Об утверждении схемы водоснабжения и водоотведения на территории муниципального образования город Чекалин Суворовского района на 2013-2023 г. г.»;
- Опросный лист по сетям водоотведения
- Информация, предоставленная администрацией МО город Чекалин
Раздел II.
Обосновывающие материалы к Схеме водоотведения:
2.2.1. Предложения по определению ГРО с установлением границ ее деятельности и зон действия источников и водопроводных сетей на территории поселений.
В настоящее время на территории муниципального образования город Чекалин Суворовского района действуют автономные централизованные системы водоотведения, принимающие хозяйственно-фекальные и производственные сточные воды, эксплуатацию которых осуществляет собственник – администрация МО город Чекалин.
2.2.2. Базовый уровень ключевых показателей развития водоотведения МО город Чекалин
Базовый уровень ключевых показателей развития водоотведения
№п. | Наименование ключевых показателей | 2013г.(факт.) | 2014г. | 2015г. | 2023г. |
1 | Наличие канализационных очистных сооружений | 35% | 67% | 75% | 90% |
2 | % соответствия проб стоков нормативам | Нет данных | 50% | 60% | 90% |
3 | Удельная аварийность шт./10км. | Нет данных | - | - | - |
Основные порталы (построено редакторами)
