Артикул 52009
1. Электрокаретка для тельфера, 1 т, 540 Вт DENZEL.
|
Фото 1. Общий вид相片1 全貌
2. Технические требования.
2.1 Изделия должны соответствовать контрольным образцам продукции и макету дизайна.
Не допускается внесение изменений в конструкцию изделия, замена комплектующих узлов, деталей, замена материалов без письменного разрешения покупателя.
2.2 Изделия должны обеспечивать основные технические характеристики, указанные
в таблице 1.
2.3 На изделие должен быть нанесен серийный номер.
Таблица 1 表1
Наименование показателя | Значение |
Номинальная нагрузка, кг | 1000 |
Напряжение питания, В | 220-230/50Гц |
Номинальная мощность, Вт | 540 |
Скорость перемещения каретки, м/мин | 15 |
Мощность электровигателя, Вт | 180 |
Частота, об/мин | 2800 |
Масса нетто, кг | 14.5 |
2.4 Изделия не должны иметь трещин, царапин, сколов, заусенцев, раковин, вмятин, острых кромок, посторонних включений, грат, облой, следов течения материала, коррозии, нарушения целостности лакокрасочных покрытий и иных дефектов, ухудшающих внешний вид и функциональные свойства продукции.
2.5 Комплектность поставки должна соответствовать таблице 2
Таблица 2.表2
Наименование名称 | Количество, шт |
Каретка | 1 |
ЗИП | 1 |
Руководство по эксплуатации | 1 |
Гарантийный талон | 1 |
2.6 На зубчатых колесах не дожно быть заусенцев, замятий, выкрашиваний рабочих поверхностей зубьев.
2.7 Подшипники, подвижные части должны иметь смазку.
2.8 Резьбовые соединения должны иметь полный профиль резьбы, забоины и замятие витков резьбы не допускается.
2.9 Каретка должна обеспечивать удержание и перемещение груза, соответствующего 1,1 номинального тягового усилия.
2.10 Материал обмотки двигателя, тковедущих жил проводов-медь.
2.11 Длина шнура пульта управления должна быть не менее 1,6 м.
2.12 Контактная вилка должна иметь заземляющий контакт.
Конструкция.结构
Основные элементы и размеры показаны на рисунке 1.（внешние размеры согласно рисунку 1）
|
Рисунок 1 图1
Основные размеры:
А=312 мм
B=181 мм
C=332мм
D=253мм
F=5 мм

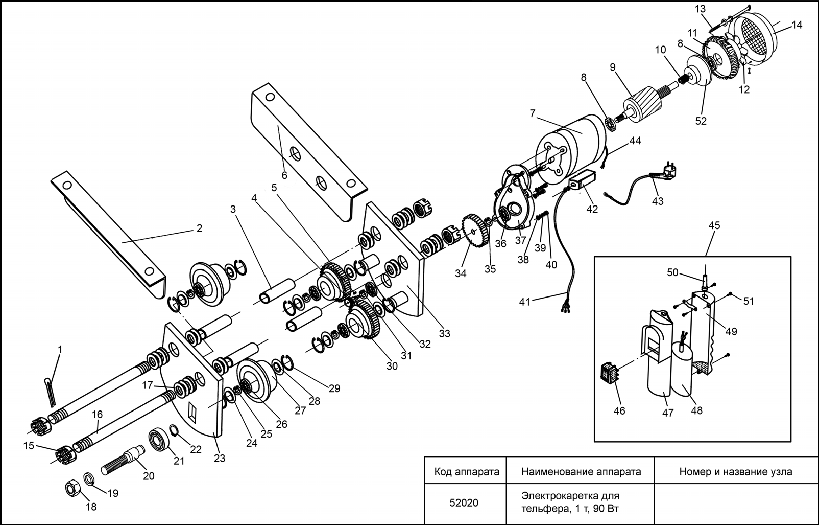

2.13 Основные детали электрокаретки указаны на рисунке 2 и в таблице 3.
|
Рисунок 2. Электрокаретка для тельфера, 1 т, 540 Вт DENZEL.
Таблица 3 3
Number on the chart | Article | Factory article | Description | Item name | Quantity | Remark | Image |
52020001 | TD1-1 | Split pin Ø4 | Шплинт Ø0,4 | 4 |
| ||
52020002 | TD1-2 | Angle iron (R) | Металлический уголок (правый) | 1 |
| ||
52020003 | TD1-3 | Washer pipe | Втулка | 4 |
| ||
52020004 | TD1-4 | Shaft | Вал | 1 |
| ||
52020005 | TD1-5 | Square key (5×8) | Шпонка (5×8) | 1 |
| ||
52020006 | TD1-6 | Angle iron (L) | Металлический уголок (левый) | 1 |
| ||
52020012 | TD1-12 | Motor | Двигатель | 1 |
| ||
52020008 | TD1-8 | Bear (10×26×8) 6000 | Подшипник (10×26×8)6000 | 2 |
| ||
52020060 | Rotor | Ротор двигателя | 1 |
| |||
52020061 | Spring | Пружина | 1 |
| |||
52020057 | Motor Cover | Крышка двигателя | 1 |
| |||
52020056 | Fan | Крыльчатка | 1 |
| |||
52020058 | Bolt | Болт (M4×105) | 4 |
| |||
52020055 | Cover | Кожух защитный | 1 |
| |||
52020013 | TD1-13 | Hexagon nut M18×1.5 | Гайка M18×1.5 | 4 |
| ||
52020014 | TD1-14 | Installing shaft | Вал регулировочный | 2 |
| ||
52020015 | TD1-15 | Washer Ø18 | Шайба Ø18 | 48 |
| ||
52020066 | Nut M12 | ГайкаM12 | 1 |
| |||
52020065 | Spring washer12 | Шайба пружинная 12 | 1 |
| |||
52020064 | Axe | Ось | 1 |
| |||
52020063 | Ball bearing 10×30×9 | Подшипник 10×30×9 | 1 |
| |||
52020062 | Locking ring10 | Кольцо стопорное 10 | 1 |
| |||
52020016 | TD1-16 | Wallboard (R) | Боковина правая | 1 |
| ||
52020017 | TD1-17 | Seal washer | Шайба Уплотнительная | 4 |
| ||
52020018 | TD1-18 | Circlip Ø20 | Кольцо пружинное 20 | 4 |
| ||
52020019 | TD1-19 | Bearing 20×47×14 6204-2RS | Подшипник 20×47×14 6204-2RS | 4 |
| ||
52020020 | TD1-20 | Wheel | Ролик | 2 |
| ||
52020021 | TD1-21 | Seal washer | Шайба Уплотнительная | 4 |
| ||
52020022 | TD1-22 | Circlip Ø47 | Кольцо пружинное 47 | 6 |
| ||
52020023 | TD1-23 | Wheel | Ролик | 2 |
| ||
52020024 | TD1-24 | Seal washer Ø47 | Шайба уплотнительная Ø47 | 1 |
| ||
52020025 | TD1-25 | Bearing 20×47×14 6204 | Подшипник 20×47×14 6204 | 1 |
| ||
52020026 | TD1-26 | Wallboard ( L) | Боковина (лев) | 1 |
| ||
52020027 | TD1-27 | Gear | Шестерня齿轮 | 1 |
| ||
52020028 | TD1-28 | Circlip for shaft Ø17 | Кольцо пружинное 17 | 1 |
| ||
52020029 | TD1-29 | Bearing 10×22×6 61900 | Подшипник 10×22×6 61900 | 1 |
| ||
52020030 | TD1-30 | Gear box | Корпус редуктора | 1 |
| ||
52020031 | TD1-31 | Washer Ø6 | Шайба 6 | 4 |
| ||
52020032 | TD1-32 | Spring washer Ø6 | Шайба пружинная 6 | 4 |
| ||
52020033 | TD1-33 | Hexagon screw M6×18 | Болт M6×18 | 4 |
| ||
52020054 | TD1-54 | Cable | Кабель | 1 |
| ||
52020039 | TD1-39 | Connecting box | Коробка распаечная | 1 |
| ||
52020043 | TD1-43 | Plug | Вилка штепсельная | 1 |
| ||
52020034 | TD1-34 | Wire clamp | Фиксатор провода | 3 |
| ||
52020067 | Control panel | Пульт управления в Сборе | 1 |
| |||
52020046 | TD1-46 | Switch | Кнопка | 1 | |||
52020047 | TD1-47 | Handle cover | Корпус пульта | 1 | |||
52020048 | TD1-48 | Capacitor | Конденсатор | 1 |
| ||
52020049 | TD1-49 | Handle cover | Корпус пульта | 1 | |||
52020050 | TD1-50 | Guard ring | Зажим провода | 1 | |||
52020051 | TD1-51 | Screw ST4.2×18 | Винт ST4.2×18 | 3 |
| ||
52020059 | Abrasive disk | Диск двигателя | 1 |
|
Таблица 4 表4
4. Упаковка.包装
Все товарные реквизиты, нанесенные на коробку, должны быть четкими и хорошо читаемыми (артикул, количество, вес брутто и нетто, номер инвойса и т. д.).
Любые механические повреждения упаковок, нарушающие погрузку, разгрузку, транспортировку, хранение либо товарный вид изделия, не допускаются.
Цвет, размеры и информация, нанесенная на упаковку должна четко соответствовать макету дизайна.
Индивидуальная упаковка – картонная коробка (min трехслойный гофрированный картон).
Общая упаковка – коробка должна обеспечивать целостность товара при доставке груза заказчику. Производитель несет ответственность за качество упаковки и целостность груза и потребительской упаковки в пути.
Количество продукции в упаковке, размеры и вес упаковки указаны в таблице 5.
Таблица 5.表5
Артикул | Индивидуальная упаковка单个包装 | Общая коробка外箱 | ||||||||
Кол-во (шт) | Длина (мм) | Ширина (мм) | Высота (мм) | Масса (кг.) | Кол-во (шт) | Длина (мм) | Ширина (мм) | Высота (мм) | Масса (кг.) | |
52009 | 1 | 350 | 295 | 200 | 14.54 | 1 | 360 | 310 | 225 | 15.05 |
Обращаю ваше внимание, что после заключения договора (контракта), ОКК оставляет за собой право дополнять (по совместной договоренности с производителем) в паспорт качества данные, относящиеся к качеству продукции, которые будут наработаны в результате продвижения данной продукции на рынок.
