Содержание
1. Общие сведения……………………………………….2
2. Требования к обрудованию………………..…………3
3. Подключение………..……………….…………………4
4. Установка АРМ «Депозитарий»…………………...6
5. Инструкции пользователя……..…………………..12
1. Общие сведения
Депозитные стойки с электромеханическим типом доступа предназначены для автоматизации работы депозитного хранилища банка. Для управления доступом к ячейкам используется программа АРМ «Депозитарий».
АРМ «Депозитарий» состоит из компонентов, реализующих:
- мониторинг кладовой (схематичное отображение на экране депозитных стоек с автоматическим отображением изменений состояния ячейки, контроль за несанкционированным вскрытием ячеек, просмотр протокола системы);
- ведение операций (заведение клиента, оформление договора, продление договора);
- информационно-поисковые функции (поиск клиента, договора, ячейки с показом на плане депозитария, составление запросов по набору атрибутов, графическое представление на плане депозитария);
- сводно-аналитический аппарат (получение ‘истории’ договора, ячейки и т. п.);
- формирование и печать документов (договор, продление договора, протоколы событий и т. п.).
2. Требования к оборудованию
- Операционная система - Windows 2000 Professional.
- Наличие на рабочих станциях сетевого протокола TCP/IP и ODBC-драйвера для MS SQL 7.0
- Разрешение обмена данными по протоколу RPC по портам, указанным в настройках программы.
- FTDI Direct Driver (для работы с оборудованием)
Минимальные системные требования:
Процессор | P II 233, (P III) |
Жесткий диск, Mбайт | 1000 (2000 и более) |
ОЗУ, Мбайт | 512 и более |
Внешние устройства | CD-ROM, FDD 3.5, принтер |
Видео-карта | SVGA 2(4) Mb |
Сетевая поддержка | Ethernet 10-(100) Мбит |
3. Подключение
3.1 Перед электромонтажом собрать механическую часть депозитария.

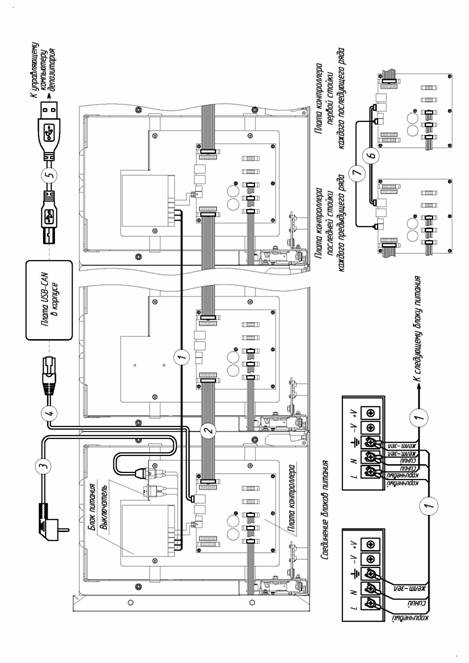

Электромонтаж выполнить в соответствии с рис.1
3.2 Блоки питания на первой и каждой десятой стойке после нее (№№ 1, 11, 21 …) соединить кабелями № 1.
3.3 Платы контроллера каждой стойки (в одном ряду) соединить шлейфами №2
3.4 Вывести наружу провод питания №3 (к розетке 220 В) и патч-корд №4 (10 м). Платой USB-CAN в корпусе соединить патч-корд и кабель USB. Кабель USB подсоединить к управляющему компьютеру депозитария.
3.5 При количестве рядов в депозитарии больше одного, платы контроллера последней стойки каждого предыдущего ряда и первой стойки каждого последующего ряда соединить патч-кордом №6 и перемычкой питания №7.
Возможна замена кабелей №6,7 на шлейф 20pin (устанавливается аналогично шлейфу №2).
Рис.1
4. Установка АРМ «Депозитарий»
4.1 Включить выключатель на первой стойке депозитария (см. рис.1)
4.2 Вставить установочный диск в CD-ROM привод управляющего компьютера депозитария.
4.3 Установить драйвера платы USB-CAN из папки \Install\USB установочного диска.
4.4 Перезагрузить компьютер.

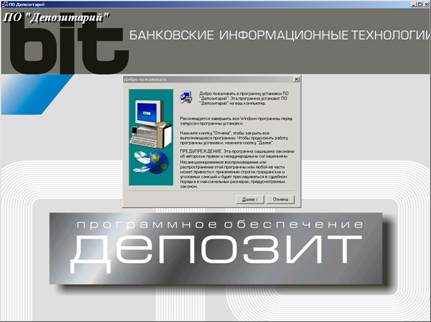

4.5 Запустить установку программы АРМ «Депозитарий»
Из папки \Install\setup. exe

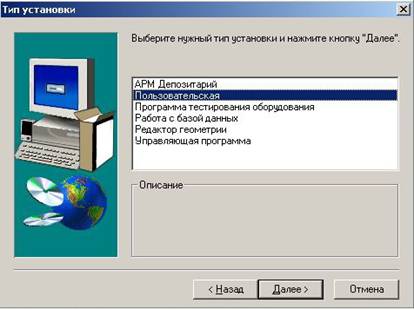

4.6 Выбрать компонент для установки:
· АРМ «Депозитарий»
· Программа тестирования оборудования
· Работа с базой данных
· Редактор геометрии
· Управляющая программа
Рекомендуется выбрать пользовательский тип установки и отметить все компоненты программы.

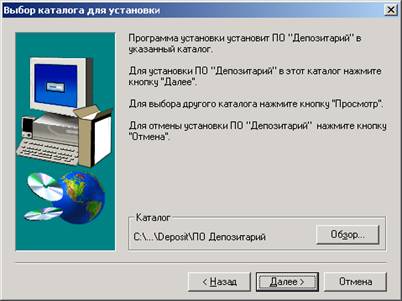

4.7 Выбрать каталог для установки программы:

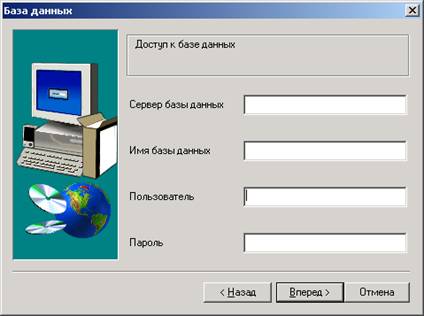

4.8 При установке компонента «Работа с базой данных»,
в появившемся окне указать:
Сервер Базы данных – Сетевое имя компьютера (сервер банка или рабочая станция депозитария), на котором установлен SQL Server
Имя базы данных – По усмотрению администратора
Пользователь – Учетная запись пользователя с правами администрирования SQL Server.
Пароль – Пароль администратора SQL Server’а (указанный в настройках SQL Server)
4.9 Завершить установку.

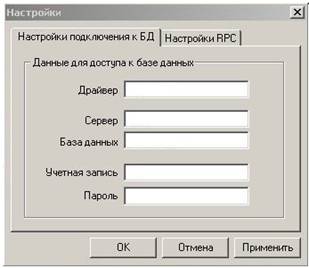

4.10 Запустить управляющую программу из меню
ПУСК \ ПО ДЕПОЗИТАРИЙ. В появившемся окне указать:
Драйвер – «SQL Server» (без кавычек)
Сервер – Имя сервера базы данных из п.4.8.
База данных – Имя базы данных из п.4.8.
Учетная запись – Пользователь из п.4.8.
Пароль – Пароль из п.4.8.
Во вкладке «Настройки RPC» указать порт TCP/IP для обмена данными по протоколу RPC (например, 1234).
4.11 Перезапустить управляющую программу.
4.12 Запустить редактор геометрии из меню
ПУСК \ ПО ДЕПОЗИТАРИЙ
4.13 Создать схематичный план депозитария.
(Инструкция по использованию данного модуля программы находится в паке \Install\DOC\Программа редактирования геометрии. doc)
4.14 Выбрать команду «Сохранить геометрию в БД».
В появившемся окне указать:
Драйвер – «SQL Server» (без кавычек)
Сервер – Имя сервера базы данных из п.4.8.
База данных – Имя базы данных из п.4.8.
Учетная запись – Пользователь из п.4.8.
Пароль – Пароль из п.4.8.
4.15 Дождаться окончания синхронизации.

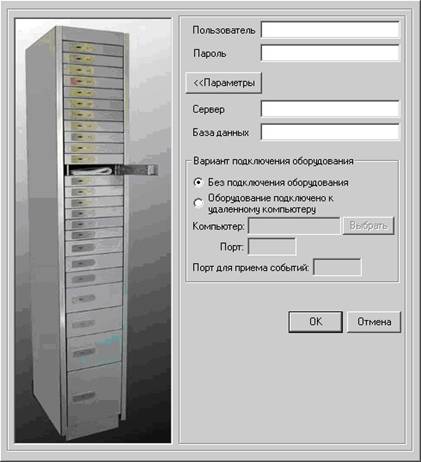

4.16 Запустить АРМ «Депозитарий» из меню
ПУСК \ ПО ДЕПОЗИТАРИЙ. В появившемся окне указать:
Пользователь – Логин оператора депозитария
Пароль – Пароль оператора депозитария
Сервер – Имя сервера базы данных из п.4.8.
База данных – Имя базы данных из п.4.8.
Компьютер – Компьютер, к которому подключено оборудование
(управляющий компьютер депозитария)
Порт – порт TCP/IP для обмена данными по протоколу RPC
(например, 1234)
Порт для приема событий – отличный от предыдущего (напр.1235)
Варианты подключения оборудования:
- Без подключения оборудования
Для работы только с базой данных (отключена возможность управления ячейками депозитария)
- Оборудование подключено к удаленному компьютеру
4.17 Заменить файл DepObserv2.exe в папке с программой (по умолчанию - C:\Program files\Deposit\ПО Депозитарий) из папки Crack установочного диска.
5. Инструкции пользователя
В комплекте установочного диска в электронном виде находятся следующие инструкции:
АРМ Депозитарий – Руководство пользователя АРМ «Депозитарий».
Методика проведения испытаний – Методика проведения испытаний ПО “Депозитарий”.
Обслуживание БД системы – Типовой регламент по обслуживанию БД ПО “Депозитарий”.
Программа обучения – Программа обучения персонала
Программа редактирования геометрии – Руководство пользователя
для работы с модулем редактирования геометрии ПО «Депозитарий».
Программа тестирования оборудования – Руководство для проверки работы оборудования депозитария.
Руководство программиста - Основные возможности и особенности ПО, требования к техническому обеспечению.
Служба сопровождения - Типовой регламент для сотрудников службы сопровождения ПО “Депозитарий”.
