SHD2
Распределитель сигналов HDMI PTN 1x2
Версия: SHD22013V1.2
ПРИМЕЧАНИЕ: Перед использованием изделия внимательно прочитайте данное руководство пользователя.
Данное руководство является инструкцией только по эксплуатации, и на техобслуживание не распространяется. Функции, описанные в данной версии, исправлены в соответствии с изменениями, внесенными до июля 2013 года. Начиная с этой даты, о любых изменениях функций и параметров будет сообщено отдельно. Авторское право на данное руководство принадлежит компании PTN Electronics Limited. Все права зарезервированы. Копирование или воспроизведение любой из частей данной публикации запрещено без предварительного разрешения компании PTN Electronics Limited. Все функции изделия действительны до 18.07.2013 г. |
Хронология обновлений
Редакция | Дата | Содержание обновления |
1.0 | 01.09.2010 г. | Первая редакция. |
1.1 | 27.05.2013 г. | Изменена схема системы. |
1.2 | 18.07.2013 г. | Изменены рисунки изображения изделия. |
Содержание
1. Введение........................................................................................................................ 1
1.1. Введение к SHD2 .............................................................................................. 1
1.2. Содержимое комплекта................................................................................. 1
2. Функциональные характеристики............................................................................ 1
3. Технические характеристики..................................................................................... 2
4. Введение к интерфейсу.............................................................................................. 2
5. Схема системы.............................................................................................................. 3
6. Устранение неполадок и техобслуживание ........................................................... 3
7. Инструкции по безопасной эксплуатации.............................................................. 4
8. Послепродажное обслуживание............................................................................... 5
1. Введение
1.1. Введение к SHD2
SHD2 оснащен высококачественным чипом распределения с 1 входом, 2 выходами, превосходно совместим с внешними устройствами, имеет антистатическую функцию, что является одним из преимуществ по сравнению с другими устройствами, распределяющими HDMI сигнал.
Представляет собой распределитель HDMI 1 x 2 с разъемами HDMI 1.4а, совместим с HDCP с разрешением до 1920*1200 при 60 Гц, 1080p, 2k.
Подходит для применения в различных помещениях, например, в залах заседаний, оснащенных звуковой и проекционной аппаратурой, при дистанционном обучении, в центрах контроля и управления помещением, правительственных учреждениях, выставочных залах и на других объектах.
1.2. Содержимое комплекта
Ø SHD2 – 1 шт.
Ø Монтажные проушины (отделены от SHD2) – 2 шт.
Ø Винты – 4 шт.
Ø Адаптер питания (5 В пост. тока) - 1 шт.
Ø Руководство пользователя – 1 шт.
Примечание: Просьба подтвердить, входят ли в состав изделия и приспособления, если нет, свяжитесь с дилерами.
2. Функциональные характеристики
● Поддержка технологии HDCP.
● HDMI1.4a, поддержка 3D.
● Поддержка дисплеев с протяжённым полем отображения данных опознавания (EDID) и Канал отображения данных (DDC).
● HDTV-совместимость с разрешением высокого качества до 1920*1200 при 60 Гц (макс.).
● Антистатический корпус предназначен для обеспечения надлежащей защиты во время эксплуатации.
● Встроенная технология коррекции компенсации усиления и сигнала синхронизации.
3. Технические характеристики
Видеовход | Видеовыход | ||
Вход | 1 HDMI | Выход | 2 HDMI |
Соединение на входе | HDMI 1.4a | Соединение на выходе | HDMI 1.4a |
Уровень на входе | T. M.D. S. 2.9V/3.3V | Уровень на выходе | T. M.D. S. 2.9V/3.3V |
Полное сопротивление на входе | 50Ω | Полное сопротивление на выходе | 50Ω |
Общий видеосигнал | |||
Усиление | 0 дБ | Пропускная способность | 6,75 Гбит/с |
Видеосигнал | HDMI (или DVI-D) | Макс. частота пикселей | 165 МГц |
Диапазон разрешения | до 1920 x 1200 или 1080P при 60 Гц | Скорость коммутации | 200 нс (макс) |
Контроль бытовой электроники (CEC) | Поддержка прохождения данных инфракрасных систем проводных CEC при помощи стандарта HDMI 1.4а | ||
Управление EDID и DDC | Поддержка дисплеев с протяженным полем отображения данных опознавания (EDID) и Канал отображения данных (DDC) с использованием стандартов DVI и HDMI, сигналы EDID и DDC активно буферизируются. | ||
Управление HDCP | Совместимость с системой защиты цифрового содержимого, передаваемого по каналам с высокой пропускной способностью (HDCP) с использованием стандартов DVI и HDMI 1.4а. | ||
Общие данные | |||
Источник питания | Адаптер 5 В пост. тока | Потребляемая мощность | 10 Вт |
Температура | -20 ~ +70°C | Влажность | 10% ~ 90% |
Размеры корпуса | Ш68 x В26 x Г59 мм | Вес изделия | 0,1 кг |
4. Введение к интерфейсу
Интерфейс SHD2 показан на следующих рисунках.
Имеется 1 входной порт типа HDMI и 2 выходных порта типа HDMI.
Передняя панель: Задняя панель:
j Выходные порты HDMI подключаются к устройству отображения HDMI, например, HDTV.
k К порту питания подключается адаптер питания 5 В пост. тока.
l К входному порту HDMI подключается источник видеосигнала, например, DVD-плеер.

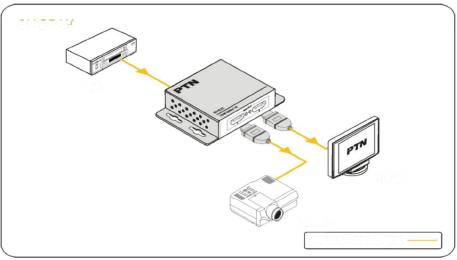

5. Схема системы
|
СХЕМА |
DVD |
HDTV |
Проектор |
Аудио/Видеосигнал |
6. Устранение неполадок и техобслуживание
1) При отсутствии выходных изображений:
● Проверьте, есть ли какой-либо сигнал на входе.
● Проверьте, есть ли какой-либо сигнал на выходе.
Мы можем проверить их, используя осциллоскоп или тестер. Если сигнал на входе/выходе отсутствует, то могут быть повреждены кабели на входе/выходе или ослаблены детали разъема, замените кабель.
● Если проблемы, упомянутые выше, отсутствуют, вероятно, что-то сломано внутри устройства. Необходимо отправить его дилеру для проведения ремонта.
2) Если индикатор питания POWER не работает, или не реагирует на действия, проверить правильность подсоединения шнура питания.
3) При наличии помех на выходе изображения или звука необходимо убедиться, что система хорошо заземлена.
4) Если статический заряд растет при соединении HDMI - кабелей, то возможно неправильное заземление, необходимо исправить заземление. В противном случае такая неполадка может привести к повреждению распределителя.
7. Инструкции по безопасной эксплуатации
С целью обеспечения надежной работы изделия и безопасности для пользователя, при установке и техобслуживании необходимо соблюдать следующие инструкции:
1) Необходимо обеспечить соответствующее заземление системы. Не использовать вилки с двумя контактами и обеспечить подачу переменного тока с параметрами от 100 В до 240 В и от 50 Гц до 60 Гц.
2) Не помещать распределитель в слишком жарком или слишком холодном месте.
3) Так как при работе вырабатывается тепло, следует поддерживать надлежащий уровень вентиляции, на случай, если вследствие перегрева произойдет повреждение.
4) Необходимо выключать коммутатор в дождливые дни, когда влажность повышена, или, если он не используется в течение длительного времени.
5) Необходимо отключать шнур подачи переменного тока от силовой розетки при проведении следующих действий:
● Демонтаж и повторная установка любого компонента коммутатора.
● Отсоединение или повторное подсоединение любого разъема коммутатора.
6) Лицам, не имеющим профессионального образования или разрешения, ЗАПРЕЩАЕТСЯ открывать крышку и самостоятельно производить ремонт при повреждении или в случае увеличения повреждения оборудования.
7) Защитить оборудование от попадания на него или зону вокруг него химических веществ или жидкостей.
8. Послепродажное обслуживание
1) Мы предлагаем изделия с гарантией 3 года, которая начинается с первого дня вашей покупки данного изделия (Сначала отправьте в наш адрес счет на приобретение изделия).
2) Если во время работы SHD2 возникают некоторые проблемы, проверьте и устраните проблемы в соответствии с указаниями руководства пользователя. В течение гарантийного периода все транспортные расходы несет пользователь.
3) Вы можете связаться с нашим отделом послепродажного обслуживания по электронной почте или позвонить нам, указав следующую информацию по оборудованию:
● Исполнение и наименование изделия.
● Подробное описание неисправностей.
● Возникновение таких случаев.
4) Наша послепродажная гарантия не распространяется на любые проблемы, перечисленные ниже, и они подлежат устранению за ваш счет:
● Случаи, выходящие за рамки гарантийных обязательств.
● Повреждение вследствие ненадлежащего использования, хранения или ремонта.
● Повреждение вследствие эксплуатации узлов устройства неуполномоченной обслуживающей компанией.
● Отсутствие сертификата или счета, подтверждающих гарантию.
● Модель изделия, указанная в гарантийном формуляре, не соответствует модели изделия, предъявленной для ремонта, или изменена.
● Повреждение, возникшее под действием форс-мажорных обстоятельств.
6) Данный документ представляет собой лишь руководство пользователя, выпущенное с изделием, а не гарантией качества. Все исправления или добавление новых функциональных записей в данный документ мы будем выполнять без дополнительного уведомления.
Примечания: При возникновении вопросов и проблем обратитесь за помощью к местному дистрибьютору или отправьте вопросы в компанию PTN по адресу электронной почты: *****@***com.
