1. Цель работы.

Изучить работу различных схем выпрямления, переменного тока и экспериментально исследовать принцип действия сглаживающих фильтров

2. Предмет исследования

Выпрямителем называется статическое устройство, предназначенное для преобразования электрической энергии переменного тока в постоянный. Выпрямитель представляет собой электрический агрегат, который состоит из следующих основных элементов (рис. 1): трансформатора 1, служащего для получения заданного напряжения на выходе выпрямителя, а также для электрического разделения цепи выпрямленного тока с питающей сетью; схемы выпрямления 2, служащей для преобразования переменного напряжения в пульсирующее; сглаживающего фильтра 3, который ослабляет пульсации выпрямленного напряжения в цепи нагрузки 4.

В некоторых случаях в схеме выпрямления могут отсутствовать отдельные элементы, например, фильтр 3 при работе выпрямителя на нагрузку индуктивного характера или трансформатор 1 в случае бестрансформаторного включения выпрямителя.

Рис.1. Блок-схема последовательного преобразования электрической энергии

Основными элементами, параметры которых подлежат расчету в схемах выпрямления, являются вентильные элементы и трансформатор. Исходными данными при расчетах служат:

— среднее значение выпрямленного напряжения и тока , ;

— действующее значение тока первичной и вторичной обмоток трансформатора , ;

— среднее и максимальное значение тока, протекающего через вентиль, , ;

— сопротивление нагрузки ;

— расчетная мощность трансформатора , мощность первичной и вторичной обмоток,

; (1)

— коэффициент формы тока ,

; (2)

— коэффициент пульсации ,

, (3)

где – амплитуда первой гармоники выпрямленного напряжения,

– число фаз выпрямления, т. е. число полуволн выпрямленного напряжения, приходящихся на один период переменного тока, питающего выпрямитель;

— максимальное значение обратного напряжения на вентиле в непроводящую часть периода ;

— частота пульсации ,

, (4)

где – частота питающей системы, – коэффициент выпрямления, выбирают в зависимости от выбранной схемы выпрямления (для однополупериодных , для двухполупериодных ).

В зависимости от количества выпрямленных полупериодов питающего напряжения схемы выпрямления подразделяются на однополупериодные и двухполупериодные. По числу фаз первичной обмотки трансформатора выпрямители делятся на однофазные и трехфазные.

2.1 . Выпрямители однофазного тока

Однофазные выпрямители предназначены для питания постоянным током различных устройств промышленной электроники, обмоток возбуждения двигателей постоянного тока малой и средней мощности. Наибольшее распространение получили однофазные схемы выпрямления (рис. 2).

Сущность процесса выпрямления рассмотрим на примере однофазной мостовой схемы. Однофазная схема состоит из трансформатора T, четырех диодов V1-V4, соединенных по мостовой схеме (рис. 2, в). К одной диагонали моста присоединяется вторичная обмотка, а к другой подключается нагрузка RH. Общая точка катодов вентилей V1 и V2 является положительным полюсом выпрямителя, а отрицательным – точка связи анодов вентилей V3 и V4. Вентили в данной схеме работают парами поочередно. В положительный полупериод напряжения U2, соответствующая полярность которого обозначена

без скобок, проводят ток вентили V1 и V3, а к вентилям V2 и V4 прикладывается обратное напряжение, и они закрыты. В отрицательный полупериод напряжения U2 будут проводить ток вентили V2 и V4, а вентили V1 и V3 закрыты и выдерживают обратное напряжение Uобр=U2. Процесс повторяется периодически. Диаграмма напряжения и токов представлена на рис. 2, в. Ток Id нагрузки проходит все время в одном направлении — от соединенных катодов V1 и V2 к анодам диодов V3 и V4. Ток во вторичной обмотке трансформатора меняет свое направление каждые полпериода и будет синусоидальным.

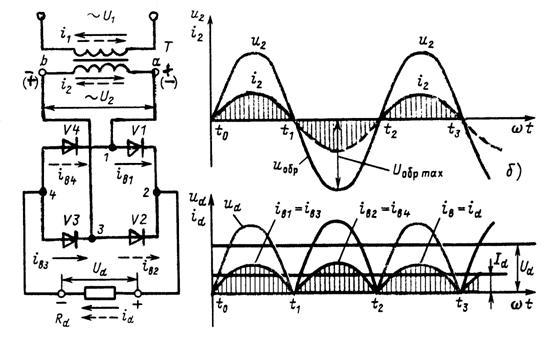

Рис. 2. Однофазные схемы выпрямления:

а – однополупериодная схема выпрямления; б – двухполупериодная схема выпрямления с нулевой точкой; в – однофазная мостовая схема выпрямления с временной диаграммой напряжений и токов на элементах схемы

Среднее значение выпрямленного напряжения и тока , протекающего через вентиль, определяется по формулам:

, (5)

; (6)

. (7)

Обратное напряжение, приложенное к закрытым вентилям, определяется напряжением U2 вторичной обмотки трансформатора, так как неработающие в данный полупериод вентили оказываются присоединенными по вторичной обмотке трансформатора T через два других работающих вентиля, падением напряжения в которых можно пренебречь.

. (8)

Действующее значение тока первичной обмотки с учетом коэффициента трансформации

. (9)

Коэффициент формы тока вентиля

, (10)

Расчетные мощности обмоток трансформатора

. (11)

Оценка качества выпрямленного напряжения производится посредством коэффициента пульсации, который определяется по формуле

. (12)

т. е. амплитуда первой гармоники для данной схемы составляет 67% .

Выпрямленное напряжение и ток содержат постоянную (полезную) составляющую и и переменную составляющую (пульсации) и . Для уменьшения переменной составляющей выпрямленного напряжения используют сглаживающие фильтры.

2.2. Сглаживающие фильтры

Сглаживающие фильтры можно разделить на пассивные и активные. Пассивные фильтры выполняются на основе реактивных элементов – дросселей и конденсаторов. Активные фильтры содержат электронные элементы – транзисторы или электронные лампы.

В данных методических указаниях проанализируем работу только пассивных фильтров. Эффективность сглаживающих фильтров оценивают по их способности уменьшать пульсацию напряжения на нагрузке. Значение пульсации напряжения на выходе выпрямителя оценивается коэффициентом пульсации , который определяется отношением амплитуды основной (первой) гармоники пульсации к постоянной составляющей выпрямленного напряжения , т. е.

. (13)

Пульсация напряжения на нагрузке характеризуется коэффициентом , который равен отношению амплитуды основной гармоники пульсации на нагрузку к среднему значению напряжения Udнср на нагрузке, т. е.

. (14)

Отношение значения и определяет степень сглаживания выпрямленного напряжения и называется коэффициентом сглаживания фильтра :

. (15)

Для фильтров выпрямителей малой мощности отношение постоянных составляющих напряжений обычно равно , а для выпрямителей большой мощности .

Для получения малого значения коэффициента пульсаций используют Г-образные и П-образные LC-фильтры (рис. 3). Входным элементом Г-образного фильтра (рис. 3, б) является дроссель и конденсатор , включаемый параллельно нагрузке. Для нормальной работы фильтра необходимо, чтобы емкостное сопротивление конденсатора для низшей частоты пульсации было намного меньше сопротивления нагрузки (), а также намного меньше индуктивного сопротивления дросселя для первой гармоники пульсации (). При выполнении этих условий, пренебрегая активным сопротивлением дросселя , коэффициент сглаживания Г-образного фильтра можно определить из выражения

, (16)

где – число фаз выпрямителя; – круговая частота.

Рис. 3. Схемы включения сглаживающих фильтров:

а - структурная схема выпрямления с фильтрами; б - Г-образный LC-фильтр;

в - П-образный LC-фильтр

Для получения требуемого значения коэффициента сглаживания необходимо определить произведение .

. (16)

П-образный фильтр (рис. 5, в) в отличие от Г-образного можно разделить на две составных части. Первая часть состоит из емкостного фильтра, а другая - из Г-образного. Коэффициент сглаживания, исходя из вышесказанного, можно определить по формуле

, (17)

где Kсс – коэффициент сглаживания ёмкостного фильтра.

Более подробно ознакомиться с работой П - и Г–образных фильтров можно с помощью литературы [1-4].

3. Экспериментальная установка

Исследование различных схем выпрямления и сглаживающих устройств производится на лабораторной установке, электрическая принципиальная схема которой представлена на рис.4. На этой схеме с помощью двухполюсного переключателя K1 – K6 можно исследовать различные схемы включения сглаживающих фильтров и выпрямителей. Причем при нормально разомкнутом положении переключателя K1 (K4) и K3 (K6) и замкнутых переключателях K2 (K5) собирается схема Г-образного LC–фильтра.

Рис. 4. Схемы лабораторной установки:

а - включение сглаживающих фильтров с мостовой схемой выпрямления;

б - включение сглаживающих фильтров с однопериодной схемой выпрямления

Схема П-образного фильтра работает при замыкании переключателей K1 (K4). Выпрямленный ток и напряжение на нагрузке измеряются приборами магнитоэлектрической системы A1; A2 и U1; U2 соответственно. Осциллограммы напряжений (тока) на различных элементах схемы можно наблюдать с помощью электронно-лучевого универсального осциллографа, подключив его вход к соответствующим гнездам (рис. 4). Питание схем, представленных на рис. 4, осуществляется через встроенный лабораторный автотрансформатор в диапазоне напряжений от 0 до 50 В. Величину сопротивления нагрузочного переменного резистора указывает преподаватель.

В качестве выпрямителей применяются кремниевые диоды типа КД202К. В сглаживающих фильтрах используют конденсаторы мкФ. В качестве катушки индуктивности используют стандартную катушку индуктивности лабораторной установки.

4. Порядок проведения работы

1. Изучить работу схемы лабораторного стенда, начертить схему лабораторной установки.

2. Собрать однополупериодную и двухполупериодную схемы выпрямительных устройств без сглаживающих фильтров.

3. Снять внешние характеристики Udнср=f(Iф) одно - и двухполупериодных схем выпрямления. Для этого необходимо изменять с помощью ток на выходе выпрямителя от нуля до максимально возможного значения, произвести пять измерений, фиксируя показания приборов РА1 (РА2) и PU1 (PU2). Записать результаты измерений в табл. 1.

4. Зарисовать на кальке с экрана осциллографа форму кривой напряжения на нагрузочном резисторе при одном из значений тока для всех схем выпрямления в одном масштабе напряжения и времени.

5. Снять внешние характеристики для различных схем выпрямления (по усмотрению преподавателя) со следующими элементами фильтров:

а) C–фильтр ( С=1 мкФ ; 20 мкФ );

б) Г-образный LC-фильтр (мкФ);

в) П-образный LC-фильтр (мкФ).

Характеристики снимаются при различном значении тока нагрузки от 0 до возможного максимального значения. Результаты измерений следует занести в табл. 2.

Таблица 1

Схема выпрямления	Наименование измеряемой величины
Ток нагрузки Id, mA	Напряжение нагрузки Ud, В
Однополупериодная
Двухполупериодная

Таблица 2

, В	Idср, mA
С–фильтр	Г-образный фильтр	П-образный фильтр
Однополупериодная
Двухполупериодная

6. Зарисовать на кальке с экрана осциллографа временные диаграммы напряжений Uн=f(wt) на входе и Udн=f(wt) на выходе фильтра в одном масштабе напряжения и времени.

7. Определить коэффициенты пульсаций напряжения на входе и фильтров [по формулам (13)-(14)] и коэффициент сглаживания [формула (15)] Результаты вычислений записать в табл. 3.
