Приложение 1
к Извещению и Документации по проведению открытого Конкурса
в электронной форме на право заключения договора на выполнение
работ по монтажу систем видеонаблюдения, охранной сигнализации
и контроля управления доступом на объектах
Ростовского филиала ПАО «Ростелеком»
ТЕХНИЧЕСКОЕ ЗАДАНИЕ
на выполнение работ по монтажу систем видеонаблюдения, охранной сигнализации и контроля управления доступом на объектах Ростовского филиала ПАО «Ростелеком»
1.Общие сведения
1.1. Заказчик: ПАО «Ростелеком», Ростовский филиал.
1.2. Адреса выполнения работ:
1.2.1. Ростовская область, Цимлянский район, г. Цимлянск, пер. Пионерский,20;
1.2.2. Ростовская область, Кашарский район, с. Кашары, ул. ;
1.2.3. Ростовская область, Орловский район, пос. Орловский, пер. Чапаевский,85;
1.2.4. Ростовская область, Константиновский район, г. Константиновск, ул. ;
1.2.5. Ростовской область, Мясниковский район, хут. Калинин, северо-восточная сторона;
1.2.6. Ростовская область, г. Ростов-на-Дону, ул. Мурлычева, 56-60/25-35/32-36;
1.2.7. Ростовская область, г. Каменск-Шахтинский, ул. ;
1.2.8. Ростовская область, г. Ростов-на-Дону, пер. Газетный, 49;
1.2.9. Ростовская область, г. Ростов-на-Дону, пер. Братский,47.
1.3. Вид работ: выполнение строительно-монтажных работ по установке систем видеонаблюдения, охранной сигнализации и контроля управления доступом (далее – системы безопасности) на объектах Ростовского филиала ПАО «Ростелеком».
1.4. Срок выполнения работ: 50 (пятьдесят) календарных дней с даты подписания договора.
1.5. Основание для выполнения работ: Техническое задание, Схемы размещения оборудования систем видеонаблюдения, охранной сигнализации и контроля управления доступом.
1.6. При выполнении работ следует руководствоваться действующими нормативными документами по строительству и проектированию, паспортами оборудования, а также прочими документами, представляемыми Заказчиком. Список необходимых дополнительных исходных данных предоставляется Заказчиком по отдельному требованию Подрядчика.
2. Состав систем безопасности.
В состав систем безопасности должны входить:
2.1. Системы видеонаблюдения (СВН) – 7(семь);
2.2. Система охранной сигнализации (СОС) – 1(одна);
2.3. Система контроля и управления доступом (СКУД) – 1(одна).
3. Требования к монтажу систем видеонаблюдения (СВН).
3.1. СВН должна обеспечивать:
- СВН объектов должна быть объединена в единую Ethernet-сеть, создаваемую на ресурсах ПАО «Ростелеком», с возможностью удаленного мониторинга;
- система должна быть построена на оборудовании производства торговой марки «Giraffe» в стандарте телевидения высокой четкости (HD-AHD);
- получение круглосуточно информации об обстановке в зонах телевизионного наблюдения сотрудниками на рабочих местах постов охраны/дежурных смен/;
- накопление видеоинформации в цифровом виде;
- вывод изображений от всех видеокамер на монитор в мультиэкранном и полноформатном режимах, устанавливаемый на посту сотрудников охраны/дежурной смены;
- просмотр записанного изображения без остановки процесса записи (пентаплекс) в любом направлении с различной скоростью;
- оперативный поиск записанного изображения по различным заданным критериям (времени, тревоге, событию, маске детектора, и т. д.);
- просмотр записи в полноэкранном или мультиэкранном форматах;
- функция стоп-кадра;
- отображение и запись времени, даты и названия камер;
- просмотр видеоинформации по сети со скоростью до 25 к/сек на канал;
- четкое изображение при воспроизведении, стоп-кадре, обратном воспроизведении и быстром просмотре;
- архивирование фрагментов записи;
- архив видеоинформации не менее 10 суток;
- уличные камеры должны иметь ИК подсветку дальностью не менее 20 метров;
- разрешающая способность для телевизионных камер не менее 1920х1080 (АHD);
- напряжение питания 12 В постоянного тока;
- резервирование питания всей системы не менее 3 часов;
Видеорегистраторы должны обеспечивать:
- возможность установки 1 и/или 2-х жестких дисков по 4Tb;
- два порта USB 2.0
Мониторы должны иметь:
- защитное покрытие экрана;
- режим Anti-Burn-in (антипрожиг);
3.2. Монтаж систем видеонаблюдения выполнить на объектах по адресам:
3.2.1. Ростовская область, Цимлянский район, г. Цимлянск, пер. Пионерский,20;
3.2.2. Ростовская область, Кашарский район, с. Кашары, ул. ;
3.2.3. Ростовская область, Орловский район, пос. Орловский, пер. Чапаевский,85;
3.2.4. Ростовская область, Константиновский район, г. Константиновск, ул. ;
3.2.5. Ростовская область, г. Ростов-на-Дону, ул. -60/25-35/32-36;
3.2.6. Ростовская область, г. Каменск-Шахтинский, ул. ;
3.2.7. Ростовская область, г. Ростов-на-Дону, пер. Братский,47.
3.3. Состав оборудования видеонаблюдения.
В составе основного оборудования видеонаблюдения предусмотреть установку:
3.3.1. На объекте по адресу: Ростовская область, г. Цимлянск, пер. Пионерский,20:
- Видеокамер для контроля прилегающей территории и внутреннего двора, а также для контроля обстановки внутри здания, в том числе:
- 3-х видеокамер уличных GF-IR4353AHD2.0-VF - v2;
- 3-х видеокамер уличных GF-IR4353AHD 2.0 v2;
- 2-х внутренних видеокамер GF-DIR-4323AХМ 2.0
- Видеорегистратора Giraffe, 8-ми канального, GF-DV0801AHD 2.0 = 1шт., с жестким диском Seagate Barracuda ST2000DM006 HDD 3,5" SATA III 4Тб 7200rpm;
- Монитора Giraffe GF-AM190M LED 19* = 1шт. ;
- Источника бесперебойного питания БИРП-12/6(ВИДЕО) = 1шт., с двумя АКБ 12В 12А/ч;
- Источника бесперебойного питания SKAT - V.16 = 1шт., с двумя АКБ 12В 26А/ч.

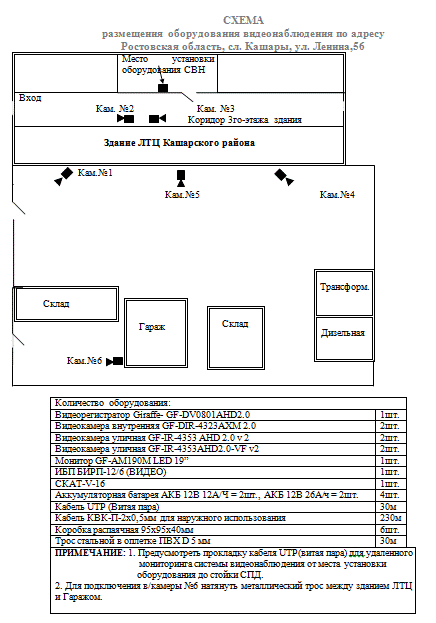

3.3.2. На объекте по адресу: Ростовская область, с. Кашары, ул. :
- Видеокамер для контроля прилегающей территории и внутреннего двора, а также для контроля обстановки внутри здания, в том числе:
- 2-х видеокамер уличных GF-IR4353AHD2.0-VF-v2;
- 2-х видеокамер уличных GF-IR4353AHD 2.0 v2;
- 2-х внутренних видеокамер GF-DIR4323AХМ 2.0.
- Видеорегистратора Giraffe, 8-ми канальный, GF-DV0801AHD 2.0 = 1шт. с жестким диском Seagate Barracuda ST2000DM006 HDD 3,5" SATA III 4Тб 7200rpm;
- Монитора Giraffe GF-AM190M = 1шт. ;
- Источника бесперебойного питания БИРП-12/6(ВИДЕО) = 1шт., с двумя АКБ 12В 12А/ч;
- Источника бесперебойного питания SKAT - V.16 = 1шт., с двумя АКБ 12В 26А/ч.
3.3.3. На объекте по адресу: Ростовская область, г. Ростов-на-Дону, ул. -60/25-35/32-36:
- Видеокамер для контроля прилегающей территории и внутреннего двора, а также для контроля обстановки внутри здания, в том числе:
- 2-х видеокамер уличных GF-IR4353AHD2.0-VF-v2;
- 7-ми видеокамер уличных GF-IR4353AHD 2.0 v2;
- 1- й видеокамеры внутренней GF-DIR4323AХМ 2.0.
- Видеорегистратора, 16-ти канальный, Giraffe GF-DV1602AHD v2 AHD real time 720P/1080NH
= 1шт., с двумя жесткими дисками Seagate Barracuda ST2000DM006 HDD 3,5" SATA III 4Тб 7200rpm;
- Монитора Giraffe GF-AM190M = 1шт.;
- Источника бесперебойного питания БИРП-12/6(ВИДЕО) = 1шт., с двумя АКБ 12В 12А/ч;
- Источника бесперебойного питания SKAT - V.16 = 1шт., с двумя АКБ 12В 26А/ч.

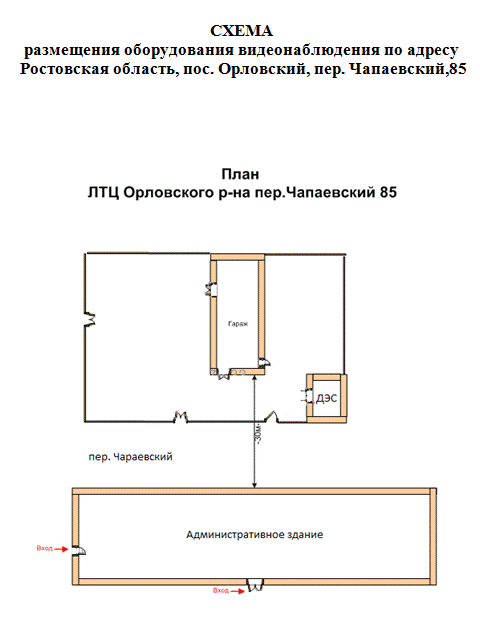

3.3.4. На объекте по адресу: Ростовская область, пос. Орловский, пер. Чапаевский,85:
- Видеокамер для контроля прилегающей территории и внутреннего двора, а также для контроля обстановки внутри здания, в том числе:
- 2-х видеокамер уличных GF-IR4353AHD2.0-VF - v2;
- 5-ти видеокамер уличных GF-IR4353AHD 2.0 v2;
- 6-ть внутренних видеокамер GF-DIR4323AХМ 2.0
- Видеорегистратора, 16-ти канальный, Giraffe GF-DV1602AHD v2 AHD real time 720P/1080NH = 1шт., с двумя жесткими дисками Seagate Barracuda ST2000DM006 HDD 3,5" SATA III 4Тб 7200rpm;
- Монитора Giraffe GF-AM190M = 1шт.;
- Источника бесперебойного питания БИРП-12/6(ВИДЕО) = 1шт., с двумя АКБ 12В 12А/ч;
- Источника бесперебойного питания SKAT - V.16 = 1шт., с двумя АКБ 12В 26А/ч.
Между зданием ЛТЦ Орловского района и зданием гаража проложить кабель КВК-П-2х0,5мм на тросу (тросовая проводка), диаметром троса 5мм.

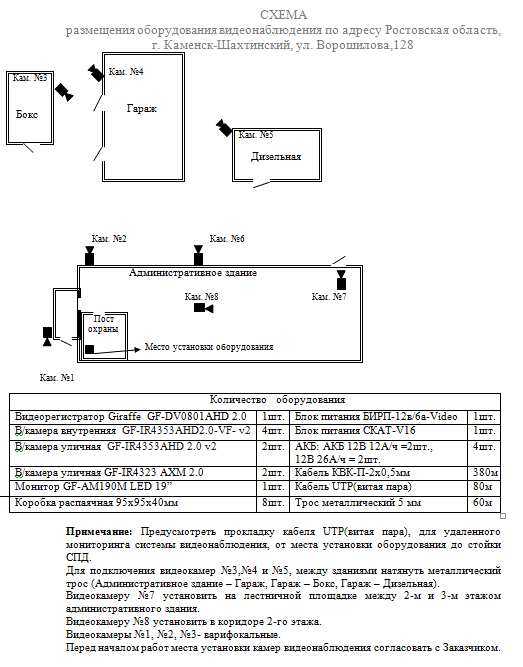

3.3.5. На объекте по адресу: Ростовская область, г. Каменск-Шахтинский, ул. :
- Видеокамер для контроля прилегающей территории и внутреннего двора, а также для контроля обстановки внутри здания, в том числе:
- 4-х видеокамер уличных GF-IR4353AHD2.0-VF - v2;
- 2-х видеокамер уличных GF-IR4353AHD 2.0 v2;
- 2-й внутренних видеокамер GF-DIR4323AХМ 2.0;
- Видеорегистратора, 8-ми канальный, Giraffe GF-DV0801AHD 2.0 с жестким диском Seagate Barracuda ST2000DM006 HDD 3,5" SATA III 4Тб 7200rpm;
- Монитора Giraffe GF-AM190M = 1шт.;
- Источника бесперебойного питания БИРП-12/6(ВИДЕО) = 1шт., с двумя АКБ 12В 12А/ч;
- Источника бесперебойного питания SKAT - V.16 = 1шт., с двумя АКБ 12В 26А/ч.
3.3.6. На объекте по адресу: Ростовская область, г. Константиновск, ул. :
- Видеокамер для контроля прилегающей территории и внутреннего двора, а также для контроля обстановки внутри здания, в том числе:
- 5-ти видеокамер уличных GF-IR4353AHD2.0-VF - v2;
- 2-х видеокамер уличных GF-IR4353AHD 2.0 v2;
- 1-й внутренних видеокамер GF-DIR4323AХМ 2.0;
- Видеорегистратора, 8-ми канальный, Giraffe GF-DV0801AHD 2.0 = 1шт., с жестким диском Seagate Barracuda ST2000DM006 HDD 3,5" SATA III 4Тб 7200rpm;
- Монитора Giraffe GF-AM190M = 1шт.;
- Источника бесперебойного питания БИРП-12/6(ВИДЕО) = 1шт., с двумя АКБ 12В 12А/ч;
- Источника бесперебойного питания SKAT - V.16 = 1шт., с двумя АКБ 12В 26А/ч.

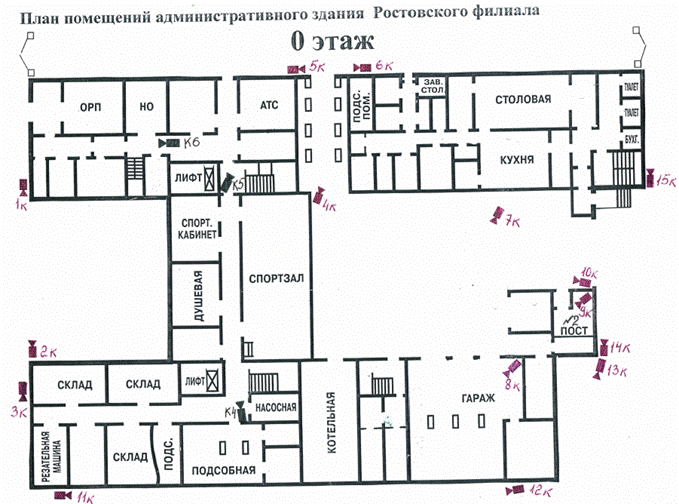

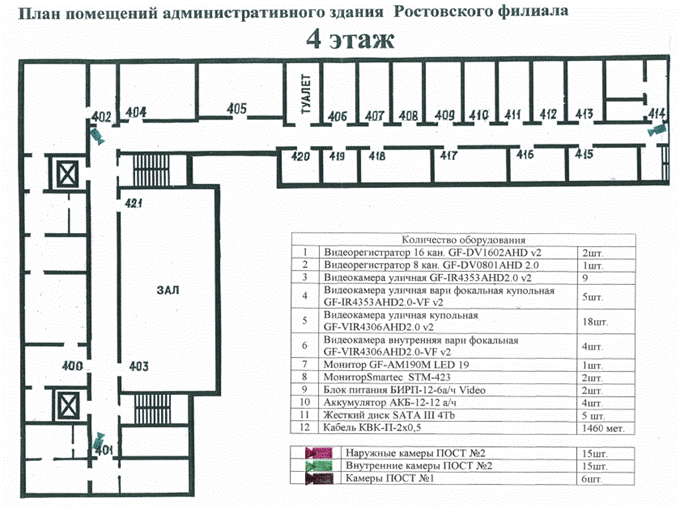

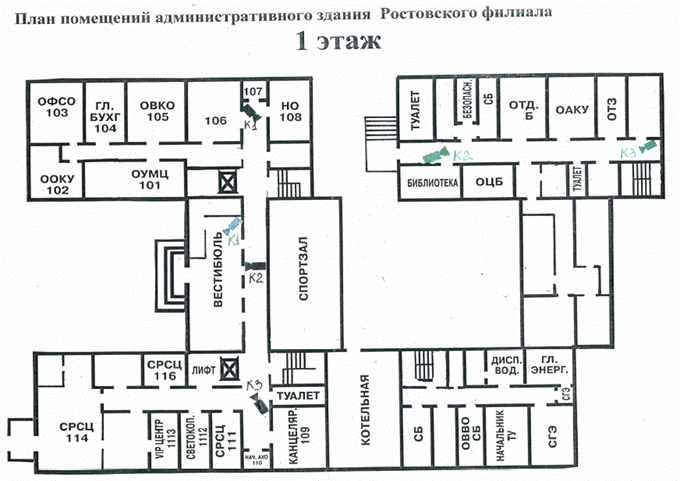

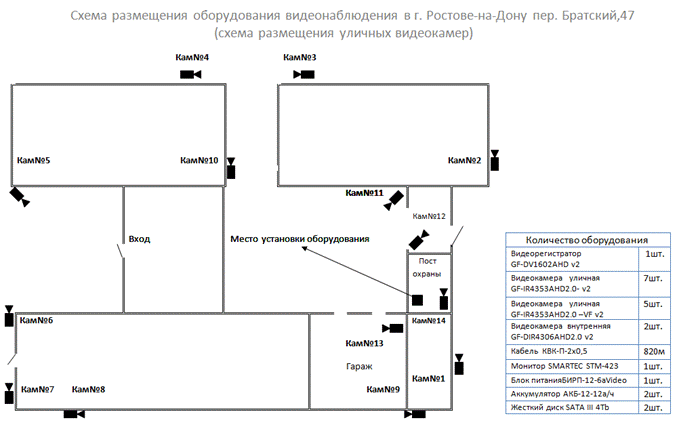

3.3.7. На объекте по адресу: Ростовская область, г. Ростов-на-Дону, пер. Братский,47:
- Видеокамер для контроля прилегающей территории и внутреннего двора, а также для контроля обстановки внутри здания, в том числе:
- 5-ти видеокамер уличных GF-IR4353AHD2.0-VF - v2;
- 9-ти видеокамер уличных GF-IR4353AHD 2.0 v2;
- 18-ти внутренних видеокамер GF-VIR4306AHD 2.0 v2;
- 4-х внутренних видеокамер GF-VIR4306AHD 2.0 -VF v2
- Видеорегистратора, 16-ти канальный, Giraffe GF-DV0801AHD v2 = 2 шт., каждый с двумя жесткими дисками Seagate Barracuda ST2000DM006 HDD 3,5" SATA III 4Тб 7200rpm;
- Видеорегистратора, 8-ми канальный, Giraffe GF-DV0801AHD 2.0 = 1шт., с жестким диском Seagate Barracuda ST2000DM006 HDD 3,5" SATA III 4Тб 7200rpm;
- Монитор Giraffe GF-AM190M LED 19 дюймов = 1шт.;
- Монитор Smartec STM-423 42, дюйма = 2шт.;
- Источника бесперебойного питания БИРП-12/6(ВИДЕО) = 2шт., с АКБ 12В 12А/ч = 4шт.;
- Кабель КВК-П-2х0,5 = 1460 метров.
3.4. Основные характеристики оборудования видеонаблюдения.
Наименование оборудования | Основные технические характеристики | Производитель |
Видеокамера GF-IR4353AHD2.0-VF v2 | Видеокамера AHD цветная уличная со встроенной ИК подсветкой, ДЕНЬ/НОЧЬ; 1/3" CMOS 2.4 Mpix, 1920х1080, 0.1Лк/ 0Лк (ИК вкл); f=2.8-12 мм; дальность ИК подсветки до 40 метров; DC12V / 350 мА ; -40...55; Ø92х97х226 мм). | Торговая марка (ТМ) «Giraffe», Китай |
Видеокамера GF-IR4353AHD2.0 v2; | AHD видеокамера цветная уличная ( КМОП матрица 1/3"; CMOS 2,4 Мп; f3,6 мм, ИК выкл. 0,1 лк, ИК вкл. 0 лк. ИК подсветка до 20 метров. Разрешение 1920х1080P. Напряжение DC12V±10%, ток потребления: 180 мА / +ИК подсветка 300 мА. | Торговая марка (ТМ) «Giraffe», Китай |
Видеокамера GF-DIR-4323AХМ 2.0 | AHD видеокамера купольная Giraffe GF-DIR4323AXM2,0; 1/2,7" CMOS 2,4 Мп; f3,6 мм, ИК выкл. 0,5 лк, ИК вкл. 0 лк. ИК подсветка до 20 метров. Разрешение 1920х1080P. Напряжение DC12V±10%, ток потребления: 100 мА / +ИК подсветка 350 мА. | Торговая марка (ТМ) «Giraffe», Китай |
Монитор Giraffe GF-AM190M | LED 19.0" (5:4), 1280x1024 пикс., OSD, PAL/NTSC, 220В AC; 450x150x450 мм, HDMI x 1, VGA x 1, Video In x 2 (BNC), Video Out x 1 (BNC) | Торговая марка (ТМ) «Giraffe», Китай |
Видеорегистратор Giraffe GF-DV1602AHD v2 AHD real time 720P/1080NH | Видео вход/выход 16 BNC(75 0м) / VGA (1024x768 / 800x600) / HDMI (720p/1080i/1080p). Звук вход/выход 2 RCA(75 0м) / 1RCA(60 0м). Мультигибрид. Запись 400 к/с: AHD-M (1280x720)/1,5 D1 (960х576) / D1 (720x576). 200 P. Компрессия H.264. Операционная система Virus free Linux., HDD/SATA / 2 x 4Tb. Детектор движения. LAN RJ-45, 10M / 100M. USB2.0 «мышь». Резервирование данных на USB носитель,. Питание 12В / 3 A (DC). Габариты, мм 255x240x44. Диапазон рабочих температур, С 0 ~ +50 | Торговая марка (ТМ) «Giraffe», Китай |
Видеорегистратор Giraffe GF-DV0801AHD2.0 | AHD видеорегистратор 8-канальный Giraffe GF-DV0801AHD2.0. Видео вход/выход 8 BNC(75 0м) / VGA (1024x768 / 800x600) / HDMI (720p/1080i/1080p). Звук вход/выход 2 RCA(75 0м) / 1RCA(6 00м). Пентаплекс. Запись 200 P (AHD). Компрессия H.264. Операционная система Virus free Linux, HDD/SATA / 1 x 4 Тб. Предназначен для полноценной записи с камер в формате Analog High Definition (AHD). Работают с IP ТВ камерами TM Giraffe и видеорегистраторами серии RECORD NET II. | Торговая марка (ТМ) «Giraffe», Китай |
ИБП БИРП-12/6(ВИДЕО) | Источник бесперебойного питания для электропи - тания систем видеонаблюдения, выход: 12 В DC; номинальный ток: 6,0 А, диапазон температур от -10°С до +40°С, АКБ: 12 А/ч (12+12 последователь -но 2 шт.), информационный выход. | Производитель: «К - Инженеринг», Россия |
ИБП SKAT - V.16 | Входное напряжение сети переменного тока, В 180—242. Выходное напряжение каждого канала, В дискретность регулировки 0,5. Максимальный ток нагрузки каждого выхода, 0,5А Ток отключения нагрузки каждой пары выходов, А, не менее 1,4 Количество аккумуляторов в батарее, шт 2 Рекомендуемая емкость АКБ, 26Ач . | Компания «Бастион», Россия |
3.5. Размещение оборудования на объектах.
3.5.1. Места установки/размещения оборудования видеонаблюдения согласуется с Заказчиком отдельно.

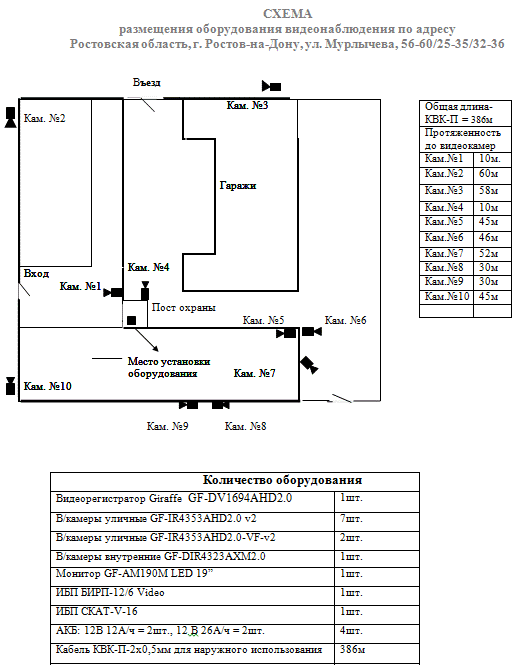

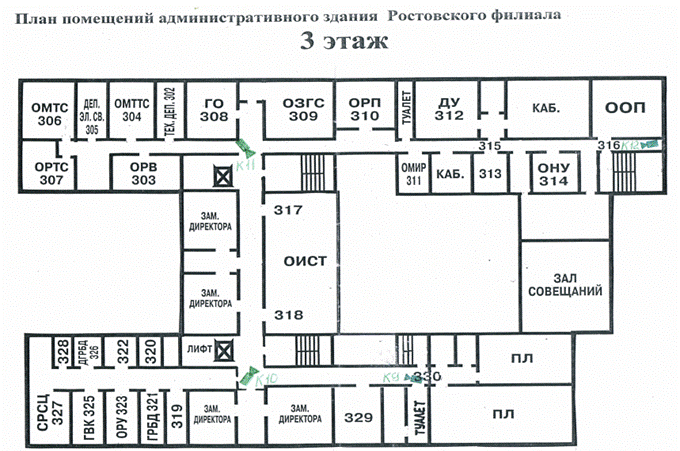

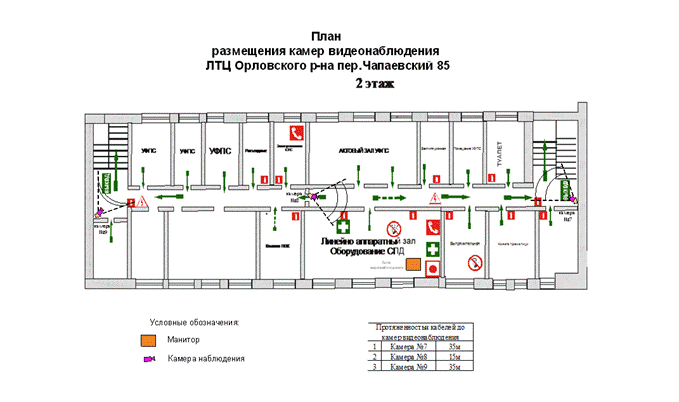

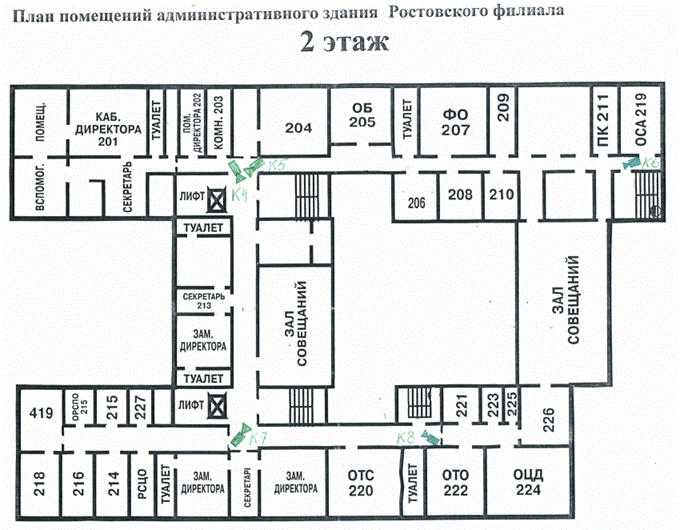

3.5.2. Схемы размещения оборудования видеонаблюдения указаны в Приложение к Техническому заданию.
4. Требования к монтажу системы охранной сигнализации (СОС).
4.1. Монтаж СОС выполнить на объекте по адресу: Ростовская область, Мясниковский район, хут. Калинин, северо-восточная сторона.
4.2. Средствами охранной сигнализации оборудовать складские помещения №2, №3, №4, №5 и №7.
4.3. Установить оборудование охранной сигнализации в складских помещениях:
-извещатель охранный оптико-электронный «Фотон-Ш» ИО 309-7, для обнаружения проникновения в охраняемое пространство;
- для монтажа охранной сигнализации использовать кабель CQR-8-0,22.
4.4. Предусмотреть прокладку кабеля ТПП10х2 между складскими помещениями №2 и №5 на тросе (тросовая проводка), диаметром 5мм;
Соединение кабеля ТПП10х2 и кабеля расположенного на 2-м этаже здания склада №5, подключенного к прибору ВЭРС-ПК-8 поста охраны, осуществить с помощью соединительной коробки КРПТ 10х2.
4.5. Охранную сигнализацию подключить к существующему прибору приемно-контрольному типа ВЭРС-ПК, установленному в помещении поста охраны.
4.6.Система охранной сигнализации должна обеспечивать:
- фиксацию сигналов срабатывания средств обнаружения с выдачей звуковой и световой сигнализации, с определением номера объекта сработки;
- возможность визуального контроля состояния (взят под охрану, снят с охраны, тревога, авария) дежурной сменой охраны каждого шлейфа охранной сигнализации в отдельности, с отображением на блоке индикации;
- контроль исправности и состояния всех элементов ОС.
4.7. Провода шлейфов охранной сигнализации проложить по стенам складских помещений.
4.8. Схема размещения оборудования охранной сигнализации указана в Приложение к Техническому заданию.
5. Требования к монтажу системы контроля и управления доступом (СКУД).

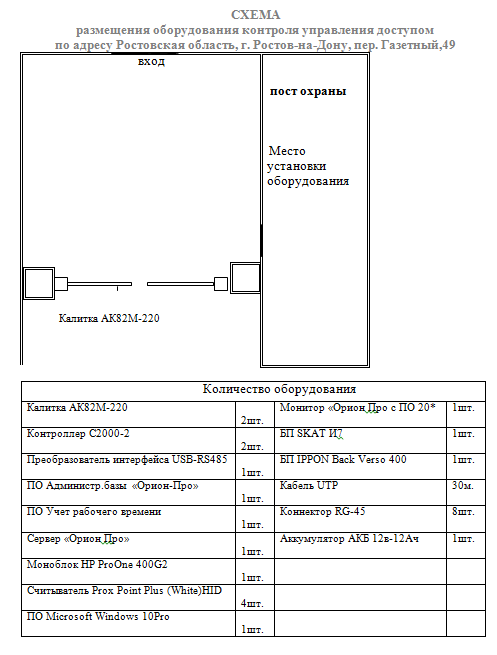

5.1. Монтаж СКУД выполнить на объекте по адресу: Ростовская область, г. Ростов-на-Дону, пер. Газетный,49. Схема размещения оборудования системы контроля и управления доступом указана в Приложение к Техническому заданию.
5.2. СКУД должна обеспечивать выполнение следующих функций:
- формирование и выдачу команд управления исполнительным устройствам, установленным на проходном участке при считывании зарегистрированного в памяти подсистемы идентификационного признака (кода);
- ручное открывание калиток для прохода при аварийных ситуациях, пожаре, технических неисправностях с выдачей сигнала «Тревога»;
- передачу информации о состоянии системы на АРМ;
- учет времени пребывания сотрудников.
5.3. Состав оборудования СКУД:
Наименование оборудования | Краткое описание | Количество |
Калитки АК82М-220, двухсторонние = 2шт.; корпус калитки: крашеная сталь, цвет "серебряный антик". | Калитка АК82М-220 | 2 шт. |
Дуга на калитку АК82М (К32Д), со вставками из нержавеющей стали, знак стрелка с двух сторон Ø32 L=660 мм; | Дуга на калитку АК82М | 2 шт. |
Контроллер доступа Болид С2000-2 | Болид С2000-2 | 2 шт. |
Преобразователь интерфейса Болид USB-RS485 | «USB-RS485» | 1 шт. |
ПО Администратор базы данных "Орион Про" | 1 шт. | |
ПО Учет рабочего времени "Орион Про" | программное обеспечение | 1 шт. |
Сервер "Орион Про" | программное обеспечение с ключом защиты | 1 шт. |
Монитор "Орион Про" с ПО, 20" | программное обеспечение | 1 шт. |
Источник вторичного электропитания резервированный БП SKAT И7 = 1шт., с АКБ 12В 12Ач = 2шт. | БП SKAT И7 | 1 шт. |
Источник бесперебойного питания БП IPPON Back Verso 400, | БП IPPON Back Verso 400 | 1 шт. |
Моноблок HP ProOne 400 G2, Intel Pentium G6500T, 4Гб, 500Гб, Intel HD Graphics 530, Тип памяти DDR-IV, Оптический привод DVD-RW, Объем жесткого диска SSD (ГБ) 128, Диагональ (дюймов) 20, Windows 7(10) Professional, Процессор Intel Core i5, Тип - не сенсорный, Оперативная память (МБ) 4096, Разрешение 1920 х 1080, цвет черный. | Моноблок HP ProOne 400 G2 | 1 шт. |
Кабель витая пара медный кат 5е 4п | UTP 5е 4п | 70метр. |
Считыватель ProxPoint Plus (White) HID | СчитывательProximity карт | 4 шт. |
Провод силовой ПВС 3х1,5 | ПВС 3х1,5 | 30метр. |
Proximity карта HID стандартная (ProxCard II) | Proximity карта HID | 200шт. |
5.4. Электроснабжение СКУД.
Питание СКУД осуществить от сети переменного напряжения 220В, 50Гц.
Защиту подводящего кабеля осуществить автоматическими выключателями.
Оборудование, входящее в состав СКУД, заземлить в соответствии с Правилами технической эксплуатации электроустановок потребителей (Приказ Министерства энергетики РФ от 13 января 2003г. №6).
Провод сетевого питания к автоматам питания СКУД осуществить в соответствии с ПУЭ.
Электропитание к аппаратуре СКУД подводить кабелями ПБОВ 3х1 в соответствии с техническими описаниями устройств.
5.5. Программное обеспечение СКУД.
Стоимость материальных носителей Программного обеспечения СКУД включена в Цену Договора. Права использования Программного обеспечения приобретаются Заказчиком в порядке, определенном разделом 8 Договора».
6. Требования к выполнению работ.
6.1. Требования к сметной документации:
При составлении сметной документации применять расценки на Оборудование, Материалы и виды работ по ТЕРр 2001(Территориальные единичные расценки на ремонтно-строительные работы для определения стоимости строительства в Ростовской области), в редакции 2014года.
6.2. В локально-сметных расчетах, на выполнение работ по монтажу систем видеонаблюдения, охранной сигнализации и контроля управления доступом, предусмотреть непредвиденные затраты в размере не более 2%(двух процентов).
6.3. Основные требования к выполнению работ:
Работы выполнять в соответствии с Техническим заданием Заказчика, которое является составной частью договора.
Подрядчик должен предусмотреть следующие ограничения производства работ:
- не производить работы в выходные (суббота и воскресенье) и праздничные нерабочие дни;
- в обязательном порядке проводить мероприятия, исключающие протечки, образование трещин и разрушение стен и потолков в смежных помещениях,
- не загромождать и не загрязнять строительными материалами и (или) отходами эвакуационные пути, другие места общего пользования;
- категорически не допускать попадания строительного мусора и пыли в соседние помещения.
7. Требования к рабочей документации
7.1. По окончанию работ Подрядчик обязан предоставить Заказчику рабочую документацию на смонтированные системы безопасности.
7.2. Рабочая документация должна включать в себя:
- структурные схемы систем видеонаблюдения и охранной сигнализации;
- схемы электрические;
- планы расположения оборудования;
- спецификацию оборудования и материалов;
- расчет по энергопотреблению.
8. Требования к Гарантийному сроку на СМР, Оборудование и Материалы 8.1. Гарантийный срок на выполнение строительно-монтажных работ, Оборудование и Материалы должен составлять не менее 12(двенадцать) месяцев. | |||
| Заказчик: | Подрядчик: |
|
| _______________/______________/ | ________________/_______________/
|
|
Приложение к Техническому заданию
СХЕМЫ
размещения оборудования систем видеонаблюдения, охранной сигнализации и контроля управления доступом на объектах Ростовского филиала ПАО «Ростелеком»
Основные порталы (построено редакторами)
