Косвенное прикосновение в сети TN показано на рис. 8.6. Петля фаза - нуль образована фазным проводом (Zл), местом повреждения (ЭП2) и защитным проводником (Zpe). Низкое сопротивление петли вызывает прохождение большого тока однофазного КЗ.

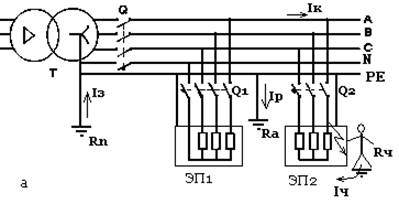

Рис. 8.6. а - принципиальная схема; б - эквивалентная схема
В соответствии с нормами проводник PE(PEN) может быть заземлен в нескольких местах. На схеме рис. 8.6: Rn – сопротивление заземля-ющего устройства нейтрали трансформатора, Ra – сопротивление пов-торного заземления, расположенного поблизости от ЭП2, в котором произошло повреждение. Человек включен в цепь параллельно сопро-тивлению Ra, падение напряжения на котором равно напряжению прикосновения Uч.
Расчет тока однофазного КЗ можно упростить, если учесть следую-щие соотношения: Rч >> Ra, Ra + Rn >> Zpe. Тогда
Ток однофазного КЗ:
Падение напряжения в проводнике PE(PEN):
Ток через тело человека Iч намного меньше, чем ток Ip, протекающий через заземление Ra. Пренебрегая током Iч, можно записать
Тогда напряжение прикосновения, равное падению напряжения на Ra, будет
Если Ra >> Rn, то Uч » Upe,
если Ra = Rn, то Uч = Upe / 2,
если Ra << Rn, то Uч » 0.
Иначе говоря, если сопротивление повторного заземления Ra велико (или повторного заземления нет), то напряжение прикосновения равно падению напряжения Upe в проводнике PE(PEN) под действием тока КЗ Iк. Если же Ra весьма мало, то напряжение прикосновения также незначительно.
Напряжение Upe можно легко рассчитать, если пренебречь сопротив-лениями Zт, Хл и Хре:
Если сечения фазного провода и проводника PE равны, то их сопро-тивления также одинаковы и тогда Upe = Uф / 2. Если сечение PE составляет половину от фазного, то Rpe = 2 Rл и Upe = 0,67 Uф.
Итак, максимально напряжение прикосновения может достигнуть 67% от фазного, если сечение проводника PE составляет половину фазного и повторное заземление отсутствует или удалено от места повреждения.
Чтобы обеспечить защиту персонала от косвенного прикосновения, выключатель Q2 должен быстро отключиться после появления одно-фазного КЗ, т. е. I м £ I к, где I м – ток уставки мгновенного расце-пителя автомата (см. § 7.2).
Вместо проверки этого условия можно проверить, не превышена ли максимально допустимая длина кабеля
При максимальной длине I м = I к. Приближенно сопротивление трансформатора Zт и реактивные сопротивления Хл и Хре учитыва-ются путем снижения напряжения: U = 0,8 * Uф
Числовой пример.
На основании данных § 8.3 и в соответствии с рис. 8.6 определить:
- ток однофазного КЗ, проверить условие I м
I к;
- напряжение прикосновения Uч для двух величин сопротивления Ra:
a) 18 Ом;
b) 2 Ом;
- максимально допустимую длину кабеля.
Решение.
1. Точный метод.
Zт = 0,0097 + j 0,03; Xл = Xo * L = 0,15 * 10-3 * 60 = 0,009 Ом;
Zл = 0,04 + j 0,009 Ом; Zpe = 0,054 + j 0,009 Ом;
Z = Zт + Zл + Zpe = 0,0097 + 0,04 + 0,054 +j (0,03 + 2 * 0,009) =
=0,104 + j 0,048;
Ом;
Iк = Uф / Z = 230 / 0,114 = 2018 A; Iм = 200 А; Iм < Iк;
200 А < 2018 А;
Upe = Iк * Zpe = 2018 *
= 2018 * 0,055 = 110,5 В;
2. Приближенный метод.
= 0,04 + 0,054 = 0,094 Ом,
Upe = Iк * Rpe = 2447 * 0,054 = 132 В,
Ошибка приближенного метода недопустимо велика (более 20%). Для повышения точности можно приближенно учесть потерю напряжения в трансформаторе и в индуктивных сопротивлениях проводов: U = 0,8Uф:
Upe = 1957 * 0,054 = 105,7 B;
Максимальная длина кабеля
