ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«МИСОМ ОП»
Машины паркетошлифовальные
СО-206А СО-206.1А
г. Минск
МАШИНЫ ПАРКЕТОШЛИФОВАЛЬНЫЕ
СО – 206А; СО-206.1А
Паспорт
СО-206А.00.000 ПС
1
Паспорт является объединенным документом, содержащим техническое описание изделия, указания по эксплуатации, технические данные, гарантии изготовителя.
Изготовитель оставляет за собой право на внесение незначительных конструктивных усовершенствований, которые могут быть не отражены в данном документе.
По вопросам приобретения продукции «МИСОМ ОП» обращайтесь к официальному дилеру в Российской Федерации:
БИС-ЗИТАР»
115201, г. Москва, Каширский проезд, д.1/1,
тел. /, 232-18-22 (многоканальные)
www. zitar. ru e-mail: *****@***ru
1 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
Наименование и индекс изделия:
Машина паркетошлифовальная СО-206А (СО-206.1А)
Наименование изготовителя - ОП»
Беларусь 220089, г. Минск,
, к.1
E-mail:*****@***ru;www.
30 94, 226 31 60
Номер технических условий - ТУ BY 100260116.088-2011
2 НАЗНАЧЕНИЕ ИЗДЕЛИЯ

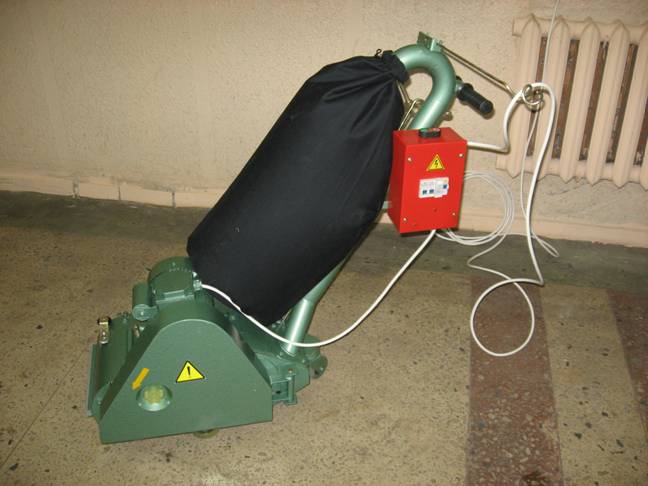

2.1 Машины паркетошлифовальные СО-206А, СО-206.1А (далее машины), в соответствии с рисунками 1, 2, предназначены для шлифования паркетных полов, уложенных в соответствии с действующими СНиП и других деревянных полов после предварительной строжки.
Машины могут быть использованы при ремонте полов для снятия мастики и лакокрасочных покрытий в промышленном, гражданском и сельском строительстве и не предназначены для эксплуатации во взрывопожароопасных зонах по ПУЭ.
2.2 Питание машин осуществляется от сети переменного тока частотой
(50 ± 1,0) Гц :
СО-206А - трехфазной, напряжением (380±38) В с глухо-заземленной нейтралью;
СО-206.1А - однофазной, напряжением (220±22) В только через устройство защитное (УЗО) 2Р «ЩИТ» 1-2-2-2.
2.3 Машины соответствуют климатическому исполнению У, категория размещения 3 по ГОСТ 15150 - 69 при температуре окружающего воздуха от 273 до 313 оК (от 0 до плюс 40 оС).
2
3 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
3.1 Основные технические характеристики машин приведены в таблице 1.
Таблица 1
Наименование показателя | Значение показателя | |
СО-206А | СО-206.1А | |
Производительность, м2/ч, не менее Ширина обрабатываемой полосы, мм, не менее | 50 200 | |
Потребляемая мощность, кВт, не более | 2,6 | 2,3 |
Режим работы | Продолжительный S1 по ГОСТ 183-74 | |
Габаритные размеры, мм, не более длина ширина высота Масса, кг, не более | 1160 400 1000 75 |
3.2 Характеристики подшипников качения приведены в таблице 2.
Таблица 2
Номер подшипника | Обозначение документа на поставку | Основные размеры, мм | Количество на изделие |
160202 | ГОСТ 8882-75 | 15х35х11 | 2 |
180502 | ГОСТ 8882-75 | 15х35х14 | 3 |
180304 | ГОСТ 8882-75 | 20х52х15 | 3 |
180205 | ГОСТ 8882-75 | 25х52х15 | 2 |
3.3 Характеристика стандартных уплотнений приведена в таблице 3.
Таблица 3
Наименование | Обозначение документа на поставку | Количество |
Манжета 1.1-16х30-1 | ГОСТ 8752-79 | 1 |
3.4 Характеристика ремней приведена в таблице 4.
Таблица 4
Наименование | Обозначение документа на поставку | Количество |
Ремень 0 (Z) - 800 IV | ГОСТ 1284.1-88 | 1 |
Ремень А - 900 IV | ГОСТ 1284.1-88 | 1 |
3
3.5 Характеристика шкивов приведена в таблице 5.
Таблица 5
Наименование и обозначение | Сечение ремня | Количествоканавок | Расчетный диаметр, мм | Наружный диаметр, мм |
Шкив электродвигателя СО-206М.01.001 | 0/А | 1/2 | 135/90 | 140/96,6 |
Шкив барабана СО-206М.00.002 | А | 1 | 140 | 146,6 |
Шкив вентилятора СО-206М.04.002 | 0 | 1 | 63 | 68 |
Шкив натяжного ролика СО-206М.04.003 | 0 | 1 | 65 | 70 |
3.6 Характеристика электрооборудования приведена в таблице 6, а схемы электрические принципиальные - на рисунке 9 для СО-206А, на рисунке 10 для
СО-206.1А
Таблица 6
Обозначение | Наименование и обозначение | Техническая характеристика | Количество | |
СО-206А | СО-206.1А | |||
М | ДвигательАИР-80В2У3 220/380В ТУ 16.525.564-84 | Мощность - 2,2 кВт Напряжение - 380 В Номин. ток - 4,7 А Кол. об. в мин. -2850 Исполнение IM1081 | 1 | - |
М | Двигатель АИРЕ 80 С2 У3ГОСТ 28330-89 | Мощность - 2,2 кВт Напряжение – 220 В Номин. ток - 14,3 А Кол. об. в мин.-2790Исполнение IM1081 | - | 1 |
Q | Выключатель автоматический «Щит» ВА 76-29-3/6А ГОСТ Р 50345-99 | Номин. ток - 6 А Напряжение - 380 В Частота - 50 Гц | 1 | - |
S1S2 | Кнопка с подсветкой АРВВ-22Н | Номин. ток - 10 А Напряжение - 380 В Частота - 50 Гц | 1 | 1 |
Q | Выключатель автоматический «Щит»ВА 77-29-1/16 А ГОСТ Р 50345-99 | Номин. ток - 16 А Напряжение - 230 В Частота - 50 Гц | - | 2 |
К | Пускатель ПМЛ -1100 04Б ТУ 16-ИГЕВ.644 131.ООТУ-99 | Номин. ток - 10 А Напряжение - 220 В Частота - 50 Гц | - | 1 |
К | Пускатель ПМЛ-1100 04Б ТУ 16-ИГЕВ.644 131.ООТУ-99 | Номин. ток - 10 А Напряжение - 380 В Частота - 50 Гц | 1 | - |
F | Устройство защитное (УЗО) 2Р «ЩИТ» 1-2-2-2/16/30 ГОСТ 50 807-95 | Номин. ток - 16 А Напряжение - 220 В Частота - 50 Гц | - | 1 |
Н | Лампа (входит в АРВВ-22Н) | 1 | 1 | |
R | Резистор МЛТ-0,5-100 кОм±10% ОЖО 467.180 ТУ | 1 | ||
Х | Вилка штепсельная евро У-255 | 1 | ||
Х1/2 | Вилка 015 ГОСТ 29 146.1-91 | 1 | ||
Х1/1 | Розетка 215 ГОСТ 29146.1-91 | 1 |
4
3.7 Сведения о содержании драгоценных металлов
Сведения о содержании драгоценных металлов предоставлены в таблицах 7 и 8.
Таблица 7
Для СО-206А
Наименование и обозначение | Количество в изделии, шт. | Драгоценный металл | |
наименование | масса, г | ||
Выключатель автоматический «Щит» ВА 76-29-3/6А | 1 | серебро | 0,42 |
ПускательПМЛ 1100 04Б; 380 В | 1 | серебро | 0,8485 |
Резистор МЛТ-0,5- 100 кОм±10% | 1 | серебро | 0,0069 |
ИТОГО: | серебро | 1,2754 |
Таблица 8
Для СО-206.1А
Наименование и обозначение | Количество в изделии, шт. | Драгоценный металл | |
наименование | масса, г | ||
Выключатель автоматический «Щит» ВА 77-29-1/16 А; 230В; 50 Гц | 2 | серебро | 0,28 |
ПускательПМЛ 1100 04 Б;220 В | 1 | серебро | 0,8485 |
Устройство защитное (УЗО) 2Р «Щит»1-2-2-2 /16/30 | 1 | серебро | 0,964 |
ИТОГО: | серебро | 2,0925 |
4 КОМПЛЕКТНОСТЬ
Комплект поставки машин приведены в таблице 9.
|
Из за большого объема этот материал размещен на нескольких страницах:
