"Кладка бутовых фундаментов"
Фундаменты из бутового камня применяют в районах, где камень является местным материалом (рис. 5.11). Работы ведут звеном из двух-трех человек.
В траншеях глубиной до 1,2 м каменщик, находящийся в траншее, выкладывает верстовые ряды и забутку, ведет расщебенку кладки. Другой каменщик (наверху) подает раствор и камень (рис. 5.11).

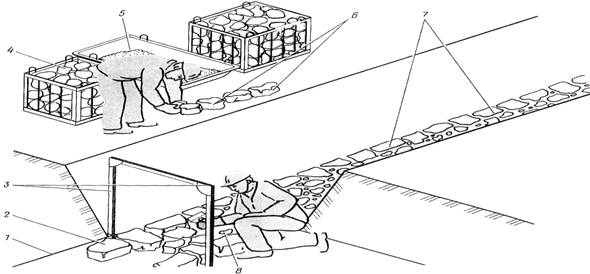

Рис. 5.11. Кладка бутовых фундаментов мелкого заложения: 1 – причалка; 2 – верстовые ряды; 3 – шаблон-порядовка; 4 – контейнер с камнем; 5 – ящик с раствором; 6 – камни, подготовленные для верстового ряда; 7 – выложенная часть фундамента; 8 – заполнение пустот в опалубке
Кладочные материалы – бутовый камень и раствор размещают на бровке в чередующемся порядке. Для контроля за поперечным сечением фундамента через каждые 20 м по длине устанавливают шаблоны-порядовки, по которым натягивают причалки.
Фундаменты шириной более 1,2 м выкладывают звеном «тройка»: два каменщика работают в траншее, материалы такие же, как и при работе «двойкой».
В котлованах (рис. 5.12) закладку и возведение фундаментов до высоты 1,2 м выполняют со дна котлована. Здесь устанавливают ящики с раствором, контейнеры с отсортированным по размеру камнем.
По ходу возведения фундамента рабочее место каменщиков располагают на подмостях (рис. 5.13). Здесь в чередующемся порядке размещают раствор и камень.

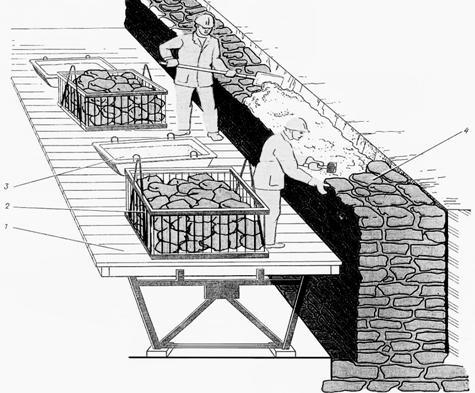

Рис. 5.13. Кладка бутовых фундаментов с использованием подмостей: 1 – рабочий настил; 2 – контейнер с камнем; 3 – ящик с раствором; 4 – выложенная часть фундамента
При ширине стен подвала до 0,8 м работают «двойкой», а при ширине более 0,8 м – «тройкой». Каждому звену отводят определенную делянку. Границы делянок располагают не ближе 1 м от примыкания или пересечения фундаментных стен, чтобы каждый угол выкладывало одно звено.
