Вакуумная подборочно-брошюровочная система DUPLO SYSTEM-5000 2005г
Система комплектуется следующим оборудованием:
- Соединительный мост между башнями BRIDGE UNIT (для соединения листоподборщиков между собой). Устройство левого вывода LUL с приемным non-stop лотком и лотком ручного ввода. Устройство правого вывода LUR для подключения стеккера-накопителя или автоподатчика. Автоматический брошюровщик DBM-500 (степлер-фальцовщик). Триммер DBM-500Т (фронтальный подрезчик). Стеккер-накопитель большой емкости DBM-400STR

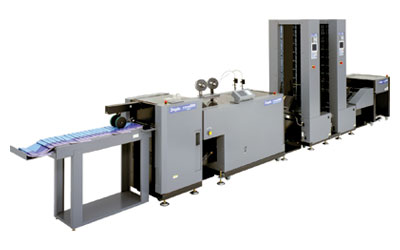

DUPLO SYSTEM 5000
DUPLO SYSTEM-5000 имеет наибольшее количество возможных конфигураций, которые позволяют выполнять следующие типы работ:
- Листоподборочные операции с выкладом подобранных блоков «на право» (на DBM-500STR или на другое приемное устройство). Листоподбор с выкладом «на лево» и брошюровка на DBM-500 с возможностью фронтальной подрезки на DBM-500T. Листоподбор с выкладом «на лево» и брошюровка на DBM-500 с возможностью фронтальной подрезки на DBM-500T и 2-х сторонней подрезки на DBM-2KT. Устанавливается в линию с модулем DBM-500T и обрезает буклет с двух сторон, продукция с линии выходит готовая и не требующая последующей доработки. Брошюровка на DBM-500 комплектов с автоподатчика бумаги DSF-5000. Комплекс может работать одновременно на две стороны.
Спецификация
Линия | SYSTEM 5000 |
Тип башни | DC-10/60 |
Количество башен в системе (максимум штук) | 6 |
Количество лотков в системе | 10, 20, 30 (опцион до 60) |
Формат бумаги (макс./мин.) | 350х500/ 120х148 мм |
Плотность бумаги | 40-300 г/м2 |
Емкость лотка | 60 мм |
Производительность: | до 5000 компл./ч |
Количество устройств скрепления | 2 (3–4 опц.) |
Устройство скрепления | Hohner Universal 43/6 |
Тип скобы | стандартная или кольцевая (опция) |
Количество программ | 12 |
Системы контроля | подачи двойного листа, пропуска листа, замятия бумаги, пустого лотка, замятия бумаги в транспортере |
Дополнительное оборудование | Bridge Unit, Extended table, DBM, Trimmer, LUL-HM, LUR, STR |
Автоматический брошюровщик DUPLO DBM-500
Автоматический брошюровщик DUPLO DBM-500 — степлер-фальцовщик для работы с большими объемами тиражной продукции.
DUPLO DBM-500
Основное применение — работа в составе DUPLO SYSTEM-5000, автоматическое степлирование («в накидку», «втачку», «угловое») и фальцовка скрепленного блока. Интенсивная (до 5000 компл/час) обработка больших объемов тиражной продукции.
Преимущества
- Высокий уровень автоматизации, быстрая переналадка (время перенастройки системы = 25 сек.) Осевое прохождение обрабатываемого комплекта, с трехсторонней подбивкой Мощные надежные проволокошвейные головки Hohner Мощная фальцовочная (нож + 2 х 3 вала) и транспортная система подачи блока без изгиба, позволяет работать с бумагой до 300 г/м2 Автоматическая перенастройка фальцовочных валов с одной толщины комплекта на другую Встроенный дополнительный приемный лоток для блоков без фальцовки или для отбраковки LCD тактильный дисплей управления — позволяет программировать и контролировать работу брошюровщика в линию с триммером DBM-500T
Спецификация
Mодель | DBM-500 |
Производительность макс. | 5000 компл./ч. |
Формат бумаги мин. | 120х170 мм, без фальца 170х250 мм |
Формат бумаги макс. | 350х500 мм, без фальца 250х350 мм |
Фальц./степлир. | 25/30 лист. |
Метод фальцовки | нож + 2 х 3 рол. |
Метод равнения бумаги | 3-х стороннее сталкивание |
Позиция равнения | осевое равнение |
Позиция степлирования | в накидку, втачку, угловое |
Степлирующие головки | Hohner, 2 шт. (4-опция) |
Материал скобы | Проволока, 0,5 мм |
Габариты | 1610х700х1005 мм |
Питание | 220 В; 50 Гц; 3,8 А |
Вес | 412 кг |
Автоматические триммеры DUPLO DBM-500T
Автоматические триммеры (фронтальные подрезчики кромки буклета), ориентированы на работу в комплексе с автоматическими брошюровщиками DUPLO DBM-500
Спецификация
Mодель | DBM-500Т |
Производительность макс. | 5000 компл./ч. |
Формат бумаги мин. | 85х120 мм, после подрезки 75х120 мм |
Формат бумаги макс. | 250х350 мм, после подрезки 250х350 мм |
Толщина комплекта | 25 лист. (80 г/м2) |
Габариты | 584х700х1094 мм |
Питание | 220 В; 50 Гц; 3,3 А |
Вес | 241 кг |
Листоподборщик DUPLO DC-10/60
DUPLO DC-10/60 — наиболее мощное и надежное оборудование подобного класса для типографий, работающих с большими объемами тиражной листовой печатной продукции. Листоподборочная башня включает в себя 10 лотков, имеющих систему пневматической подачи листа, а также раздельные миникомпрессоры для каждого лотка, что позволяет устойчиво работать с плотными и мелованными бумагами, настраивать башню на работу по подбору бумаг разных плотностей и качества. Листоподборочный модуль имеет возможность работать автономно и/или соединяться между собой специальными транспортерами. Устанавливать в линию можно до 6 единиц.
Листоподборщики DC-10/60 нашли широкое применение в центрах цифровой и коммерческой офсетной печати, в полиграфических предприятиях специализирующихся на послепечатных процессах, при производстве книжно-журнальной продукции и пр.
DUPLO DC-10/60
Преимущества
- Прогрессивная, автономная по каждому лотку, воздушно-ременная система подбора листа (вместо стандартно применяемых вакуум-компрессоров от других производителей подобного оборудования).
Каждый лоток станции имеет две независимые воздушные турбины:
- Турбина раздува стопы для взвешивания и отделения листа от стопы и компрессор вакуумного подбора и транспортировки листа транспортными ремнями с общей площадью контакта 260 кв. см. позволяют на высоких скоростях (до 10 тыс. компл./час) стабильно работать с различными типами бумаг (плотность от 40 до 300 г/м2) Турбина раздува и сепаратор отделения листа от стопы имеют простую регулировку, что позволяет пользователю быстро перенастраивать любой лоток станции с одного типа бумаги на другой без перерегулировок в других лотках из-за потерь воздуха (типичных для вакуумных подборщиков с одним компрессором на станцию).
Все вышеперечисленные особенности вакуумных листоподборщиков DUPLO DC-10/60 позволяют применять их в различных технологических цепочках, работать в широком диапазоне температур, в экстремальных условиях, выдерживать большие пиковые нагрузки, длительно эксплуатироваться практически без текущего сервисного обслуживания.
Вакуумные листоподборщики DUPLO DC-10/60 могут работать как автономно так и в составе комплексов.
В автономном режиме, листоподборщики DUPLO DC-10/60 работают на правый выклад. В этом случае, прием подобранных блоков осуществляется в стеккер DBM-400STR или в DC-12JR (приемный сталкиватель для правого выклада, не имеет никаких механических или электрических соединений с листоподборочным модулем) и укладчик DBM500JX (приемный поворотный сталкиватель с возможностью укладки блоков с угловым смещением на 90°, также не имеет никаких механических или электрических соединений с листоподборочным модулем).
В случае минимизации затрат на формирование комплекса, пользователь вакуумного листоподборщика, на первых порах, в состоянии самостоятельно организовать прием подобранных комплектов в любой, приспособленный для этого, бокс для бумаги.
Спецификация
Mодель | Листоподборщик DC-10/60 |
Кол. лотков в одной станции (башне) | 10 |
Макс. количество станций в линию | 6 |
Макс. количество лотков в линии | 60 |
Емкость одного лотка | 60 мм |
Формат бумаги (макс./мин.) | 120х148 мм / 350х500 мм |
Плотность бумаги | 40 — 300 г/м2 |
Скорость | max 10 000 компл./час |
— в линию с DBM-500 | 5000 компл./час |
— в линию с DBM-120 | 2400 компл./час |
Габариты (ДхШхВ) | 630х750х1972 мм |
Питание | 220 В; 50 Гц; 4,5 А |
Вес | 320 кг |

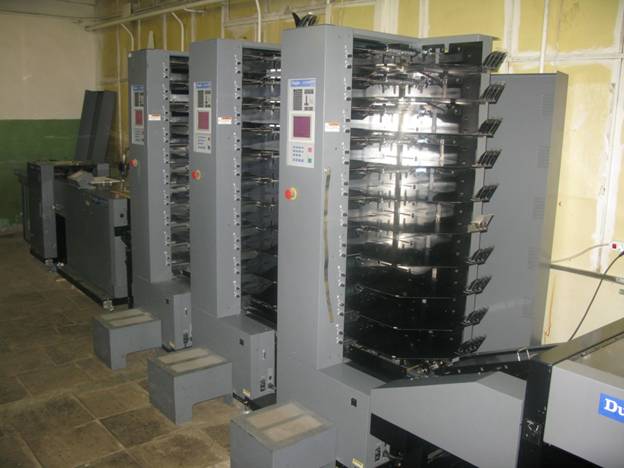

Комплектация подборочно-брошюровочной системы DUPLO SYSTEM-5000:
Листоподборщик DUPLO DC-10/60 | 3 шт. |
Стеккер-накопитель большой емкости DBM-400STR | 1 шт. |
Автоматический брошюровщик DUPLO DBM-500 | 1 шт. |
Автоматический триммер DUPLO DBM-500T | 1 шт. |
Соединительный мост между башнями BRIDGE UNIT (для соединения листоподборщиков между собой) | 2 шт. |
Устройство левого вывода LUL с приемным non-stop лотком и лотком ручного ввода | 1 шт. |
Устройство правого вывода LUR для подключения стеккера-накопителя или автоподатчика | 1 шт. |
