Кнопка Cycle - в непрерывный режим. Для того чтобы прервать работу в непрерывном режиме, нужно еще раз нажать кнопку Cycle.
Панель Trigger определяет момент запуска генератора (Internal - внутренняя синхронизация, External - внешняя синхронизация по готовности данных. )
Режим внешней синхронизации используется в случае, когда исследуемое устройство может квитировать (подтверждать) получение данных. В этом случае на устройство вместе с кодовой комбинацией поступает сигнал c клеммы Data ready, а исследуемое устройство должно выдать сигнал получения данных, который должен быть подключен к клемме Trigger генератора слов. Этот сигнал и производит очередной запуск генератора
.Кнопка Breakpoint прерывает работу генератора в указанной ячейке. Для этого нужно выбрать требуемую ячейку курсором, а затем нажать кнопку Breakpoint
Кнопка Pattern открывает меню с помощью которого можно
Clear buffer - стереть содержимое всех ячеек,
Open - загрузить кодовые комбинации из файла с расширением. dp,
Save - записать все набранные на экране комбинации в файл;
Up counter - заполнить буфер экрана кодовыми комбинациями, начиная с 0 в нулевой ячейке и далее с прибавлением единицы в каждой последующей ячейке;
Down counter - заполнить буфер экрана кодовыми комбинациями, начиная с FFFF в нулевой ячейке и далее с уменьшением на 1 в каждой последующей ячейке;
Shift right - заполнить каждые четыре ячейки комбинациями 8000-4000-2000-1000 со смещением их в следующих четырех ячейках вправо;
Shift left - то же самое, но со смещением влево.
Логический анализатор

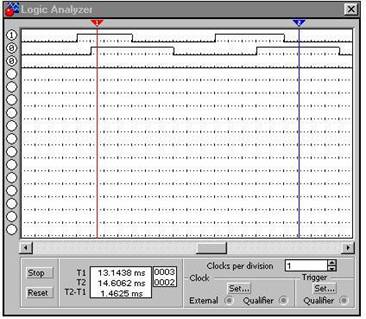

На схему выводится уменьшенное изображение логического анализатора
Логический анализатор подключается к схеме с помощью выводов в его левой части. Одновременно могут наблюдаться сигналы в 16 точках схемы. Анализатор снабжен двумя визирными линейками, что позволяет получать отсчеты временных интервалов T1, T2, T2-T1, а также линейкой прокрутки по горизонтали
В блоке Clock имеются клеммы для подключения обычного External и избирательного Qualifier источника запускающих сигналов, параметры которых могут быть установлены с помощью меню, вызываемого кнопкой Set.
Запуск можно производить по переднему (Positive) или заднему (Negative) фронту запускающего сигнала с использованием внешнего (External) или внутреннего (Internal) источника. В окне Clock qualifier можно установить значение логического сигнала (0,1 или х) при котором производится запуск анализатора.
Внешняя синхронизация может осуществлятся комбинацией логических уровней, подаваемых на входы каналов анализатора.
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное автономное образовательное учреждение
высшего профессионального образования
«Дальневосточный федеральный университет»
(ДВФУ)
Школа естественных наук ДВФУ
КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ МАТЕРИАЛЫ
по дисциплине «Электротехника и электроника»
Специальность — 240403.65 Химическая технология природных энергоносителей и углеродных материалов
г. Владивосток
2011
Тестовые вопросы для контроля знаний к теме N1.
1. Отличия линейных, нелинейных и параметрических элементов заключаются в том, что____________________________________________.
2. Физика распространения сигналов в цепях с сосредоточенными и распределёнными параметрами отличается тем, что ____________________.
3. Идеальные источники тока и напряжения характеризуются тем, что _____.
4. Для описания электрических и магнитных полей в вакууме и в физических средах (диэлектриках и ферромагнитных материалах) используют следующие характеристики _________________________________________.
5. Законы, описывающие прохождение постоянных и переменных токов через линейные электрические цепи, основываются на __________________.
6. Метод комплексных амплитуд основывается на принципе ___________ и упрощает расчеты линейных цепей так, как ___________________________.
7.При изучении переходных процессов в линейных цепях применяются испытательные сигналы в виде _______ и ценность подобных исследований заключается в том, что _____________________________________________.
8. Приближенные методы, используемые для расчетов нелинейных цепей при прохождении постоянного и переменного токов основываются на ____.
Тестовые вопросы для контроля знаний к теме N2.
1. Анализ и расчет нелинейных электрических и магнитных цепей основывается на __________________________________________________.
2. Работа трансформатора переменного тока основана на законе ____________.
3. Машины постоянного тока реализуются следующим образом ____________.
4. Асинхронные машины характеризуются тем, что ______________________.
5. Синхронные машины характеризуются тем, что _______________________.
Тестовые вопросы для контроля знаний к теме N3.
1. Электромагнитное поле и стационарные электрическое и магнитные поля отличаются тем, что _______________________________________________.
2. Принципы экранирования электрических и магнитных полей отличаются тем, что __________________________________________________________.
3. Электромагнитное экранирование основано на _________________________.
4. Скин-эффект –это _________________________________________________.
5. Эффект близости – это _____________________________________________.
Тестовые вопросы для контроля знаний к теме N4.
1.Пассивные и активные элементы отличаются тем, что ____________________.
2. Элементы с сосредоточенными и распределенными параметрами отличаются тем, что _____________________________________________________________.
3.Стационарный и переходной режимы в длинной линии описываются уравнениями _________________________________________________________.
4. Разница усилителей с общим эмиттером (ОЭ), общим коллектором (ОК) и общей базой (ОБ) заключается в следующем ______________________________.
5. Отличия операционных усилителей от усилителей с ОЭ, ОК, ОБ заключается в следующем ________________________________________________________.
6. Обратная связь – это ________________________________________________.
7.Положителная и отрицательная обратные связи отличаются тем, что ________.
8.Тепловой шум обусловлен ___________________________________________.
9.Дробовой шум является следствием ____________________________________.
10.Отличие фликкерного шума от теплового и дробового в том, что __________.
11.Условия самовозбуждения автогенератора описываются уравнениями _____.
12.Стабилизация частоты автогенераторов достигается путем _______________.
13.Структурные схемы измерительных приборов отличаются тем, что ________.
14.Виды погрешностей измерений можно разделить на _____________________.
Тестовые вопросы для контроля знаний к теме N5.
1.В цифровой технике применяются следующие виды логических элементов _.
2. Мультиплексор, демультиплексор, шифратор, дешифратор – это __________.
3. Триггеры, счетчики, регистры отличается от перечисленных в п.2 элементов тем, что ____________________________________________________________.
4.Рабочий цикл микропроцессора включает следующие действия ___________.
5. Отличие микроконтроллера от микропроцессора в том, что ______________.
6. Назначение и отличия ЦАП и АЦП заключаются в следующем ___________.
Тестовые вопросы для контроля знаний к теме N6.
1.Достоинства и недостатки одно - и двухполупериодных выпрямителей заключаются в следующем _________________________________________.
2. Достоинства и недостатки пассивных и активных фильтров заключаются в следующем ______________________________________________________.
3. Достоинства и недостатки трехфазных выпрямителей заключаются в следующем ______________________________________________________.
4. Достоинства и недостатки компенсационных и импульсных стабилизаторов заключаются в следующем ___________________________.
5.Достоинства инверторных блоков питания заключаются в том, что _____.
ВОПРОСЫ К ЭКЗАМЕНУ
1.Классификация электрических компонентов и цепей.
2. Принцип суперпозиции и метод комплексных амплитуд.
3. Простейшие линейные цепи.
4. Единство частотного и временного описаний.
5. Методы расчета нелинейных цепей.
6.Построение, свойства и применение усилительных каскадов на транзисторе. Электрические шумы в усилителях и методы их снижения.
7.Отрицательная обратная связь и ее влияние на свойства усилителей.
8.Операционные усилители и основные линейные схемы на их основе.
9.Положительная обратная связь и ее применение в автогенераторах.
10. Стабилизация частоты автогенераторов.
11. Компараторы и мультивибраторы на операционном усилителе.
12. Асинхронные и синхронные электрические двигатели.
13. Методы экранирования электрических и магнитных полей.
14. Электромагнитные излучения и защита от них.
15.Простейшие компоненты цифровой электроники (логические элементы ТТЛ и КМОП) и комбинационные устройства на их основе (мультиплексоры и демультиплексоры, шифраторы и дешифраторы и др.).
16. Цифровые элементы с памятью (триггеры и счетчики на их основе).
18. Цифро-аналоговые и аналого-цифровые преобразователи (ЦАП и АЦП), основные характеристики и их применение.
19.Выпрямители и сглаживающие фильтры.
20. Стабилизаторы напряжения (компенсационные и импульсные).
21. Инверторные блоки питания.
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное автономное образовательное учреждение
|
