7. Меры безопасности
7.1. При эксплуатации изделия необходимо руководствоваться настоящим документом, правилами безопасности при эксплуатации электроустановок напряжением до 1000В, а также правилами противопожарной безопасности при работе с электроустановками.
8. Гарантии изготовителя
8.1 Гарантийный срок эксплуатации изделия – 12 месяцев со дня приобретения. В случае отсутствия в паспорте отметки о продаже, гарантийный срок исчисляется с даты выпуска.
8.2 Гарантии не распространяются на изделия без гарантийного талона, имеющие механические повреждения, следы самостоятельного ремонта, пайки и доработок.
8.3. По вопросам гарантийного обслуживания обращаться к продавцу или при невозможности к производителю, заполнив форму на сайте http://www. smartkit.
9. Транспортирование и хранение
9.1 Транспортирование устройства в упаковке изготовителя может быть произведено всеми видами транспорта. Значение климатических и механических воздействий при транспортировании и хранении должны соответствовать ГОСТ 12997.
10. Утилизация
10.1 Устройство не содержит в своём составе веществ и материалов, опасных для жизни и здоровья человека и окружающей среды, и не требуют специальных мер предосторожности при транспортировании, хранении и утилизации.
11. Свидетельство о приёмке и отметки о продаже
Устройство «SmartKit GSM UМ» признано годным к эксплуатации.
Комплектация (нужное подчеркнуть):
BOX НАБОР
Дата выпуска ____________________________
ОТК либо личное клеймо сборщика ________________________________
Дата продажи _______________________________________
Подпись продавца и штамп торгующей организации ________________________
М. П.
12. Список приложений
Приложение 1 Установочные размеры и рекомендации по установке.

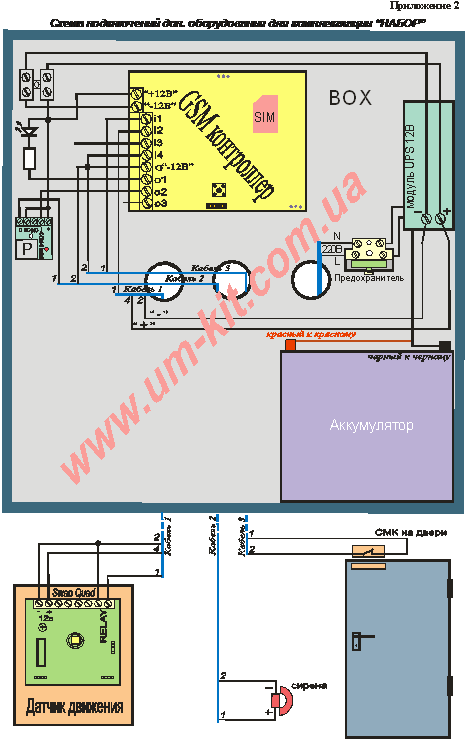

Приложение 2 Схема подключений для комплектации НАБОР
Приложение 3 Перечень DTMF команд, выполняемых устройством
Приложение 4 Перечень SMS команд, выполняемых устройством
Приложение 5 Возможности расширения подключением других датчиков и
внешних устройств

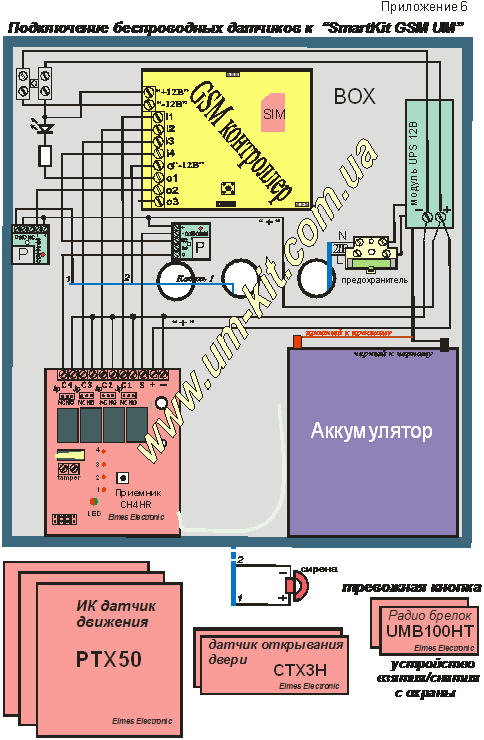

Приложение 6 Подключение беспроводных датчиков к устройству
Приложение 7 Дополнительные сведения, ссылки на Сертификат
www. smartkit. www. um-kit.
www. um-kit. www. smartkit. | |||
|
| ||
| BOX |
| НАБОР |
Комплект для быстрой установки GSM сигнализации «SmartKit GSM UМ»
Типы комплектации: BOX ( в корпусе с ИБП, без внешних устройств ); НАБОР ( в комплекте датчики, сирена, аккумулятор, провод - готов к установке и эксплуатации ). ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ПАСПОРТ Внимательно изучите данный документ перед установкой. Неправильное подключение может привести к выходу устройства из строя! Все операции с SIM-картой выполняйте только при отключенном от сети и от аккумулятора (!) устройстве. | |||
декабрь 2011 г. | |||
Введение.
Настоящий документ распространяется на комплект для быстрой установки GSM сигнализации «SmartKit GSM UM», в дальнейшем по тексту устройство, в 2х типах комплектации:
1) BOX (контроллер с источником бесперебойного питания в корпусе без внешних устройств);
2) НАБОР (в комплекте с 1 датчиком движения, 1 датчиком открывания двери, 1 сиреной, 1 аккумулятором, материалами для монтажа).
Документ предназначен для изучения устройства, установки, эксплуатации, транспортирования и хранения.
В настоящем документе приняты следующие обозначения и сокращения:
- UPS - источник бесперебойного электропитания с аккумулятором, он же ИБП.
- Kit - набор для самостоятельной сборки и установки пользователем.
- BOX - устройство (Kit ) в корпусе с UPS.
- GSM - стандарт мобильной связи в котором работает устройство.
- SIM карта – карта оператора мобильной связи, без которой выход устройства в GSM сеть невозможен.
- SMS сообщение – короткое текстовое сообщение в GSM сети. Передача SMS – платный сервис оператора связи.
- PIN код – секретный код для активации телефона в сети.
- DTMF - передача сигналов управления с клавиатуры мобильного телефона в режиме установленной связи.
- СМК – датчик (извещатель) магнитоконтактный открывания двери (окна).
- ИК - датчик - (извещатель) движения инфракрасный.
- ОК – «открытый коллектор». Тип выхода устройства, коммутирующий 0 (корпус) относительно цепи питания устройства ( + 12В).
- GND, „Общий” – провод цепи питания (-12В).
- зона, шлейф – электрическая цепь с датчиками (извещателями), подключенная ко входу устройства.
- out1…out3 – выходы устройства.
- «SmartKit» ™ - зарегистрированная торговая марка.
- «OKO» ™ - зарегистрированная торговая марка.
- «Умный Кит»» ™ - зарегистрированная торговая марка.
1. Общие сведения
1.1 Устройство представляет собой готовый комплект для быстрой установки GSM-сигнализации. GSM контроллер «OKO U » установлен в эргономичный пластиковый радиопрозрачный корпус с ИБП 12В 1,1А. Устройство питается от сети 220В 50Гц с допустимым отклонением 160 – 265 В, допуская недокументированную просадку и ниже 160В, что очень важно на дачных участках и в сельской местности. Для удобства и безопасности подключения к сети предназначен установленный в устройстве сетевой ввод с плавкой вставкой на 0,63А с клеммами «под винт». К контроллеру и ИБП подключаются, согласно приведенной в Приложении 2 схемы, внешние устройства (датчики, сирена, аккумулятор), а также возможно подключение других датчиков, релейного модуля, приемника беспроводных датчиков и других устройств, расширяющих возможности комплекта и приобретаемых отдельно (подробнее смотрите Приложение 5 и 6). В боксе есть место под аккумулятор емкостью от 1.2 до 7 АхЧ.
Устройство поставляется в 2х видах комплектации :
«SmartKit GSM UM BOX» и «SmartKit GSM UM НАБОР».
Приобретая устройство, пользователь получает комплект оборудования с подробными инструкциями, позволяющий быстро и с минимальными затратами времени и средств установить GSM-сигнализацию на свой объект.
Программирования с компьютера не требуется. Не требуется также приобретения специального кабеля. От пользователя потребуется только SIM карта с положительным балансом и отключенным запросом PIN кода и отсылка на устройство SMS-сообщений в соответствии с Вашими пожеланиями и идеологией охраны недвижимости (см. Приложение 4).
Для заметок
Приложение 7
Рекомендуем для применения со SmartKit GSM UМ ( всегда в наличии на www. um-kit. )
| Аккумуляторы 12В. Емкость 7 Ахч – время резервирования более 3х суток. Емкость 4,2 Ахч – время резервирования до 2х суток. Емкость 1,2 Ахч – время резервирования до 12 часов. |
| Датчики движения (ИК), угол 90 град, дальность до 15 м, не срабатывают на мелких животных. Датчики магнитоконтактные (СМК) на открывание любых дверей и окон - от офисных до гаражных. Датчики разбития стекла (ДРС) и комбинированные движения и разбития стекла (ИК + ДРС). Датчики дыма, тепла, замерзания, утечки газа, затопления. |
| Кодовые клавиатуры, электронные ключи, радиобрелки для постановки на охрану и снятия с охраны. |
| Модули реле для управления внешними устройствами. |
| Сирены внутренней и внешней установки, свето - звуковые индикаторы, модули громкого речевого предупреждения, химические средства воздействия на нарушителя, |
| Монтажные материалы |
1.2. В контроллере предустановленна «заводская» конфигурация программы для охраны недвижимости (V 1.7).
1.3. Комплектация «SmartKit GSM UМ BOX» перечислена в п.2.4. Данная комплектация не содержит датчиков и других внешних устройств и предназначена для профессионалов, оборудующих объект датчиками и исполнительными устройствами по собственным стандартам.
1.4. Комплектация «SmartKit GSM UМ НАБОР» перечислена в п.2.5. Данная конфигурация предназначена для индивидуальных пользователей, желающих установить GSM сигнализацию с минимальными затратами времени и средств. Возможно расширение данной конфигурации дополнительными датчиками, приобретаемыми отдельно. Подробнее о возможностях расширения в Приложении 5.
2. Назначение и комплект поставки
2.1. Устройство предназначено для контроля и автономной охраны различных объектов недвижимости и оповещения на мобильный телефон «Хозяина 1,2 … 8» в случае тревоги, используя GSM сеть.
2.2. В случае тревоги «Хозяин…» принимает тревожный звонок и SMS о сработавшей зоне от устройства, и может набрать на своем телефоне DTMF команды для того, что бы снять с охраны устройство, включить/выключить релейный модуль (управлять дополнительным устройством).
2.3. Постановка устройства на охрану и снятие с охраны производится несколькими способами и зависит только от выбора пользователя (см. приложение 3 и 4).
2.4. Комплект поставки «SmartKit GSM UМ BOX»:
1) Устройство, включающее GSM контроллер ТМ «OKO U» в пластиковом радиопрозрачном корпусе с модулем ИБП 12В 1,1А и индикатором режима работы; сетевым вводом с плавкой вставкой 0,63А; релейным модулем для подключения сирены.
2) Инструкция по эксплуатации.
3) Вкладыш «Быстрый старт», вкладыш «Шаблон».
4) Упаковка.
2.5. Комплект поставки «SmartKkit GSM UМ НАБОР»:
1) Устройство, включающее GSM контроллер ТМ «OKO U» в пластиковом радиопрозрачном корпусе с модулем ИБП 12В 1,1А и индикатором режима работы; сетевым вводом с плавкой вставкой 0,63А; релейным модулем для подключения сирены.
2) Инструкция по эксплуатации.
3) Вкладыш «Быстрый старт», вкладыш «Шаблон».
4) Один ИК датчик (извещатель) движения.
5) Один датчик (извещатель) магнитоконтактный открывания двери (окна).
6) Одна пьезосирена для внутренней установки.
7) Один аккумулятор 12В, емкостью не менее 4,2 Ахч.
9) Комплект материалов для монтажа.
10) Упаковка.
3. Исполнение
3.1 Изделие выполнено в климатическом исполнении С3 по ГОСТ 12997.
3.2. Изделие рассчитано на эксплуатацию в условиях:
- диапазон рабочих температур, 0С – от минус 10 до плюс 50,
- относительная влажность воздуха – не более 95% при t = 350С.
3.3. При необходимости использования устройства в не отапливаемых либо сырых помещениях, следует использовать специальный набор «гермокит», приобретаемый отдельно. В наборе – уплотнитель крышки, сальники (гермовводы) для проводов, шайбы для крепления.
4. Основные технические характеристики
4.1 Основные технические характеристики приведены в таблице 1
Таблица 1
Параметры | Значения |
Напряжение питания, В | 160…..245В |
Ток, потребляемый от внутреннего ИБП, при 12В В дежурном режиме В режиме передачи | до 20мА до 200мА |
Максимальная емкость подключаемого аккумулятора, Ахч | 7,5 |
Количество входов (зон) | 3 |
Типы подключаемых ко входам датчиков | контактные |
Количество выходов (тип ОК, коммутирует корпус) | 3 |
Максимальное коммутируемое выходом напряжение | 12В |
Максимальный коммутируемый выходом ток | 0,3А |
Суммарный ток, одновременно коммутируемый всеми выходами | 0,5А |
Стандарт связи | GSM |
Габаритные размеры, мм | 222х172х80 |
Ток, коммутируемый модулем реле для включения сирены | до 1 А |
5. Описание и работа составных частей устройства
5.1.Функциональная схема устройства приведена на рис. 1
рис. 1
z1…z4 – входы контроллера
o1...o3 – выходы контроллера
UPS – источник бесперебойного питания 12В
F – сетевой ввод с держателем предохранителя
5.2. В контроллере загружена следующая «заводская» конфигурация:
Входа контроллера :
Вход i1 (DBEPI, зона1) - «обрыв GND» задержка тревоги 30сек.;
Вход i2 (KOPIDOP, зона 2 )- «обрыв GND» без задержки;
Вход i3- (постановки/снятия на «охрану , зона3) - «замыкание с GND» задержка на выход 30сек;
Вход i4- (круглосуточная, зона 4) - «обрыв GND» без задержки, «тихая» без сирены, срабатывает как «под охраной», так и когда «охрана» снята. Можно подключать датчики дыма, затопления, газа.
Входы i1, i12, i4 контроллера предназначены для подключения контактных датчиков с нормально замкнутыми контактами. В режиме «охрана» размыкание контактов датчиков переводит устройство в режим «тревога».
Не используемые входы контроллера замыкаются перемычкой на «общий» провод (-12В).
5.3. Выходы контроллера (ОК) выполняют следующие функции:
о1 – выход для подключения индикатора режима «Охрана».
о2 – выход для подключения сирены через релейный модуль;
о3 –управляемый пользователем выход (по команде DTMF *5/*6 можно подключать к нему устройства через релейный модуль СОМ 01, смотрите приложения 5,7);
5.4. UPS (источник бесперебойного питания) 12В. Подключается к электросети через сетевой ввод с предохранителем. Позволяет подключить аккумулятор 12В емкостью до 7 Ахч. Поддерживает аккумулятор в постоянно заряженном состоянии, а в режиме отсутствия электросети не дает аккумулятору достичь глубокого разряда, путем отключения аккумулятора после падения напряжения на аккумуляторе ниже 10,5-11В. Имеет индикаторы наличия сети, наличия 12В, режима зарядки аккумулятора.
6. Подключение и работа устройства
6.1. Перед монтажом сигнализации на объекте настоятельно рекомендуем проверить в удобных условиях функционирование SmartKit GSM-UМ без внешних датчиков в соответствии с вкладышем «Быстрый старт». Выполненная проверка ускорит и упростит Вам задачу установки и запуска сигнализации на объекте т. к. действия п.6.4, п.6.5, п.6.7 … п.6.15 уже будут выполнены в процессе «Быстрого старта».
6.2. Установите устройство на стене, пользуясь шаблоном или размерами из Приложения 1.
Высота установки не должна быть менее 1,4 м. Перед расключением проводов отключите питающее напряжение и аккумулятор. Введите в блок провод электросети (через отдельное отверстие) и провода внешних устройств согласно рекомендации Приложения 1.
6.3. Произведите подключения проводов внешних устройств согласно схемы из Приложения 2. Убедитесь в правильности подключений. Если выявлены ошибки, исправьте их до подачи электропитания на устройство!
6.4. Подготовьте SIM-карту, которую Вы будете использовать в контроллере. Актуальную информацию по выбору оператора и тарифного плана Вы можете всегда найти на www. um-kit. под соответствующим баннером. Внимание! Все операции по подключению и удалению SIM-карты выполняйте только при полностью отключенном от электропитания (в т. ч. и от аккумулятора) устройстве!!!
! Не рекомендуем пользоваться для устройства карточками оператора «Life:)». Подробнее о выборе оператора смотрите на www. um-kit.
6.5. Вставьте Вашу SIM-карту в мобильный телефон, снимите запрос ПИН кода SIM-карты, очистите память SIM-карты от SMS сообщений. Если новая карточка, то произведите регистрацию карточки в сети, путем звонка на «сервисный» номер. Проверьте и при необходимости пополните баланс на счету (не менее 20 грн.).
6.6. Вставьте SIM-карту в контроллер.
6.7. Подайте питание на устройство и подключите клеммы аккумулятора, соблюдая полярность (красный – плюс). При этом светодиод на плате контроллера начнет мигать. Необходимо дождаться регистрации контроллера в сотовой сети. После успешной регистрации, светодиод на плате контроллера будет делать периодические короткие вспышки (одна - хороший уровень принимаемого сигнала, две - средний, три - низкий).
6.8. Необходимо позвонить на номер SIM карты контроллера с мобильного телефона будущего «Хозяина 1», после чего номер Вашего телефона запишется в память контроллера как «Хозяин-1». Остальные «Хозяин 2,..,8» задаются через SMS (cм. Приложение 3).
6.9. Установите порог остатка денег на счету SIM карты в 5-ть гривен отправив SMS-сообщение: «12343405».
Запишите в память контроллера код запроса остатка денег на счету Вашей SIM карты, который будет использоваться при автоматическом слежении за балансом SIM-карты, (если оператор не «КиевСтар»), отправив SMS-сообщение (см. пример), При балансе счета ниже установленного порога (5 грн.) разово отсылается SMS на Хозяина-1.
Например: 123435*111# - код запроса на Баланс SIM-карты (для «КиевСтар» Установлен по умолчанию).
123435*101# - код запроса на Баланс SIM-карты (для «МТС»).
Код запроса для других операторов смотрите в документации к стартовому пакету или на сайте оператора.
Запросить баланс устройства Вы сможете с помощью SMS (описано в Приложении 4).
Определитесь, как Вы будете ставить и снимать устройство с охраны. Вариант:
– бесплатные: внешним устройством (клавиатура, электронным ключем, потайной выключатель) или «пустой» звонок.
– платные: SMS или DTMF команды.
6.10 Взятие устройства под «охрану» возможно несколькими способами: (все зоны, кроме зоны 3, должны быть закорочены на «общий» (GND).
1. Простым замыканием «Входа i3» (зона 3) на «общий» (GND) (используя тумблер, клавиатуру или контроллер ТМ). Начнет отрабатываться время задержки на выход. По окончании задержки, включится индикатор «Статус». Можно задать иную, по времени «задержку» на постановку под охрану при помощи SMS команды (например: «1234370» выключить задержку). Операция бесплатная. Так же как и в п. 6.14.
2. Позвонив на номер SIM карты контроллера, и услышав тональный сигнал, дать DTMF команду «*1». При выполнении команды происходит звуковое подтверждение. Включится индикатор «Статус». Операция платная, Вы платите за соединение
3. Отправив на номер SIM карты SMS с текстом «123401» - постановка на охрану без задержки. Включится индикатор «Статус». Операция платная, Вы платите за SMS.
6.11. Когда контроллер находится под охраной, любое размыкание контактов датчиков в «zona 2» приведет к включению сирены на 60 секунд, и контроллер начнет отправлять SMS и дозваниваться «Хозяевам 1,2,..,8».
При нарушении «зоны 1», разово предоставляется задержка в 30 секунд для снятия с охраны (часто мигает светодиод и светодиод «Статус»). Если охрану не снять, то последует далее тревожный цикл оповещения (Сирена, SMS, звонки).
При восстановлении зон, «Хозяева 1,2,..,8» получат SMS о нормальном состоянии зон.
6.12. Любое размыкание контактов датчиков по «зоне 4» (даже без охраны) приведет к тому, что контроллер начнет слать SMS и дозваниваться до «Хозяев 1,2,..,8».
При восстановлении «зоны 4» «Хозяева 1,2,..,8» получат SMS о нормальном состоянии зоны.
Примечание: Рекомендуемые датчики для «зоны 4»: пожарные; затопления; утечки газа; тревожные кнопки; выходы состояния беспроводных датчиков.
6.13 Снимается с «охраны» контроллер также несколькими способами:
1. Клавиатурой или потайным контактом изнутри помещения, подключенной к «зоне 3». После нарушения «зоны 1» (дверь) в течении задержки в 30 секунд светодиод («Статус») мигает во время
задержки. Размыкается «зона 3» от сигнала «общий» (GND), светодиод гаснет. Операция бесплатная.
Управление с помощью SMS-сообщений (команд V1.3): Приложение 4
123400 снятие с охраны.
123401 постановка на охрану без задержки, входа-1,-2,-4 должны быть при этом в нормальном состоянии.
123402 прибор отошлет sms-ответ о состоянии контроллера.
123403USSD прибор выполнит USSD запрос, ответ сети в латинице пересылается на Хозяина через SMS (в
кириллице не работает). Например, 123403*111# - запрос на Баланс SIM-карты Киевстар
123405 выключить выход-3 (RELE) прибора.
123406 включить выход-3 (RELE) прибора.
123407 команда «Позвони мне». Устройство позвонит на номер отправителя этого сообщения и после поднятия
трубки будет удерживать соединение (ждет «отбоя»). Используется для DTMF-управления.
123408 контроллер отошлет sms-ответ о IMEI, SoftWare, HardWare контроллер.
123409 контроллер отошлет sms-ответ о настройках контроллер.
123410 установить тип входа-2 «проходной».
123420 установить тип входа-2 «нормальный» - заводское значение.
12341NPHONE где N – 1,2,3…8 - запись Хозяина-N в память контроллера, PHONE – телефонный номер в
международном формате Хозяина-N. Предыдущие номера в памяти контроллера запишутся на новые
значения. Например, 123411+380671111111,12+380672222222,13+380673333333 - в память контроллера
запишутся номера телефонов Хозяев-1,-2,-3.
12342N где N – 1,2,3…8 - удаления Хозяина-N из памяти контроллера. Например, 123422,23,24 - из памяти
контроллера удалятся номера Хозяев-2,-3,-4.
123430CONFIG команда вкл/выкл sms-оповещения на Хозяев, CONFIG – 8 символов: «0» (выкл) или «1» (вкл)
настроек, начиная с Хозяина-1 и заканчивая Хозяином-8. Например, 12343011110000 – включить смс-
оповещение для Хозяев-1,-2,-3,-4 и выключить для Хозяев-5,-6,-7,-8. С заводскими настройками все
включено 12343011111111.
123431CONFIG команда вкл/выкл тревожного звонка на Хозяев, CONFIG – 8 символов: «0» (выкл) или «1»
(вкл) настроек, начиная с Хозяина-1 и заканчивая Хозяином-8. Например, 12343111001100 – включить
тревожный звонок для Хозяев-1,-2,-5,-6 и выключить для Хозяев-3,-4,-7,-8. С заводскими настройками все
включено 12343111111111.
123432CONFIG команда вкл/выкл автоподнятие для Хозяев, CONFIG – 8 символов: «0» (выкл) или «1» (вкл)
настроек, начиная с Хозяина-1 и заканчивая Хозяином-8. Например, 12343200001111 – включить
автоподнятие для Хозяев-5,-6,-7,-8 и выключить для Хозяев-1,-2,-3,-4. С заводскими настройками все
включено 12343211111111. С выключенным автоподнятием при входящем звонке Хозяина происходит
отбой и изменение состояния охраны на противоположенное. Постановка в охрану происходит без
задержки, входа-1,-2,-4 должны быть при этом в нормальном состоянии.
123433CODE команда смены секретного кода sms-управления устройством, где 1234 – старый секретный код
(заводской), CODE – новый секретный код от 0000 до 9999. Например, 1234330000 запишется новый код
0000, 1234334321 запишется новый код 4321.
123434ZF команда установки порога Баланса SIM-карты прибора, где ZF - порог от 00 до 99 единиц, 00 –
выключено (заводское значение). USSD-запрос на Баланс устанавливается sms-командой 123435USSD и
выполняется один раз каждые сутки (анализируется ответ оператора в латинице). При балансе ниже
установленного порога результат запроса разово отсылается через sms на Хозяина-1. Например, 12343405
установка порога в 5 единиц (5 гривен для украинских операторов связи), 12343410 установка порога в 10
единиц.
123435USSD записать в память контроллера USSD запрос, который будет использоваться при автоматическом
слежении за балансом SIM-карты. Например, 123435*111# - ussd-код Баланса SIM-карты Киевстар
(заводское значение). 123435*101# - ussd-код Баланса SIM-карты МТС.
123436N установить задержку постановки на охрану входом-3, где N – от 0 до 9. Цена единицы около 10 секунд.
Заводское значение 3. Например, 1234360 выключить задержку, 1234369 установить задержку 90 секунд.
123437N установить задержку тревоги для входа-1, где N – от 0 до 9. Цена единицы около 10 секунд. Заводское
значение 3. Например, 1234370 выключить задержку, 1234376 установить задержку 60 секунд.
12344NTEXT текст sms-оповещения, где N - 0,1,2,4,9 (вкл.220В, вход-1,-2,-4 норма, вкл. охраны).
TEXT – текст в латинице до 19 символов. Например, 123440220V OK,41VXOD1 OK,49OXPAHA ON
12345NTEXT текст sms-оповещения, где N - 0,1,2,4,9 (выкл. 220В, вход-1,-2,-4 нарушен, выкл. охраны). TEXT –
текст в латинице до 19 символов. Например, 123440220V NO,42VXOD2 NO,49OXPAHA OFF
123461TEM установить пороговое значение температуры Тмин внешнего датчика DS1821, при переходе
которой происходит sms-оповещение на Хозяина-1, TEM – значение температуры от внешнего датчика,
например, 025, -10, 005, 120. Заводское значение 5˚С (005). Пример, 123461010 установить Тмин=10˚С,
123462TEM установить пороговое значение температуры Тмакс внешнего датчика DS1821, при переходе
которой происходит sms-оповещение на Хозяина-1, TEM – значение температуры от внешнего датчика,
например, 040, -07, 005, 065. Заводское значение 40˚С (040). Пример, 123462030 установить Тмакс=30˚С,
Приложение 3
Список DTMF команд:
Все команды начинаются с символа - * (звездочка),
Длительность нажатия на клавишу не менее 0,5с.
Пауза между нажатиями не менее 0,5с.
При правильном вводе команды - происходит звуковое подтверждение
*0 снятие с охраны;
*1 постановка на охрану;
*2 SMS-ответ с информацией о состоянии прибора;
*3 выключить Сирену;
*4 включить Сирену (включается на 1 минуту);
*5 выключить пользовательский выход RELE (out3);
*6 включить пользовательский выход RELE (out3);
*8 SMS-ответ со служебной информацией;
*9 рестарт устройства (аналог выключения и включения питания прибора).
Пример ответа на sms-запрос 123409 (настройки прибора)
1234 секретный код sms-управления, меняется с помощью sms 123433CODE
1:+380671111111 телефон Хозяин-1, меняется с помощью sms 123411PHONE, стирается 123421
2:+380672222222 телефон Хозяин-2, меняется с помощью sms 123412PHONE, стирается 123422
3:+380673333333 телефон Хозяин-3, меняется с помощью sms 123413PHONE, стирается 123423
4: телефон Хозяин-4, меняется с помощью sms 123414PHONE, стирается 123424
5: телефон Хозяин-5, меняется с помощью sms 123415PHONE, стирается 123425
6: телефон Хозяин-6, меняется с помощью sms 123416PHONE, стирается 123426
7: телефон Хозяин-7, меняется с помощью sms 123417PHONE, стирается 123427
8: телефон Хозяин-8, меняется с помощью sms 123418PHONE, стирается 123428
S:11000000 включено sms-оповещение на Хозяина-1,-2, меняется с помощью sms 123430CONFIG
С:01100000 включено оповещение звонком на Хозяина-2,-3, меняется с помощью sms 123431CONFIG
A:10000000 включено автоподнятие трубки для Хозяина-1, меняется с помощью sms
123432CONFIG
35 задержка постановки на охрану входом-3 (30 сек) и задержка тревоги
на вход 1(50сек), меняется с помощью sms 123436N и 123437N
2. Позвонив на номер SIM карты контроллера, и услышав тональный сигнал, введите DTMF команду «*0». При выполнении команды происходит звуковое подтверждение. При этом светодиод, подключенный на «Out1» («Статус») гаснет. Операция платная, Вы платите за соединение
3. Отправить на номер SIM карты SMS с текстом «123400». При этом светодиод «Статус» гаснет. Операция платная, Вы платите за SMS.
6.14. Так же, но уже бесплатно, «взятие/снятие с охраны» устройства можно производить при помощи «пустого звонка» от «Хозяина 1,2,..,8». Для этого режим «автоподнятие трубки» (заводские настройки) нужно выключить с помощью SMS-команды с текстом «12343200000000» – выключить автоподнятие для Хозяев 1,2,…,8. После чего входящий звонок «Хозяина», без соединения, будет изменять состояние охраны на противоположенное значение (контроллер будет отбивать входящий звонок).
6.15. Подключив аккумулятор к плате ИБП, проверьте работу контроллера, при попадании 220В. Для этого отключите 220В от контроллера. Контроллер пришлет через 1-2 минуты на номер «Хозяина 1» SMS с текстом «220 нет». При восстановлении 220В – контроллер через 1-2 минуты пришлет SMS с текстом «220 есть».
6.16. В устройстве есть возможность управления выходами: «out2» (сирена) и «out3» в режиме соединения, при ответе на тревожный звонок или при звонке на устройство, через DTMF-команды:
*3 выключить Сирену;
*4 включить Сирену (включается на 1 минуту);
*5 выключить пользовательский выход RELE;
*6 включить пользовательский выход RELE.
Список доступных DTMF-команд описаны в Приложении 3.
Все команды начинаются с символа * (звездочка), длительность нажатия на клавишу не менее 0.5с, пауза между нажатиями не менее 0.5с. При правильном вводе команды происходит звуковое подтверждение.
6.17. Многие функции устройство может выполнить по SMS командам от «Хозяина».
Несложно переименовать входную зону 1. (Пример: SMS команда 123441VXOD1
Список выполняемых SMS команд приведен в Приложении 4.
6.18. Если Вы хотите подключить к устройству больше датчиков, расширить его возможности подключением датчиков других типов (разбития стекла, пожара, затопления) смотрите рекомендации в Приложении 5.
6.19. Если Вы по какой-то причине забыли свой секретный код SMS - управления устройством, то «вернуть» его в начальное значение 1234 (а также «сброс» всех установок в «заводской» шаблон) можно только одним способом:
· выключить контроллер. Нажать и удерживать «кнопку управления». Подать внешнее питание на контроллер, при этом необходимо удерживать «кнопку управления» на протяжении всей серии коротких «вспышек» светодиода (около 5 - 7секунд). Затем отпустить кнопку.
Внимание! После сброса нужно повторить операцию настроек, задания «Хозяев», названий зон и пр.
6.20. Если Вы хотите подключить к устройству беспроводные датчики, смотрите рекомендации в Приложении 6.
6.21. Информация по дополнительным изделиям для применения с устройством в Приложении 7.
Основные порталы (построено редакторами)
