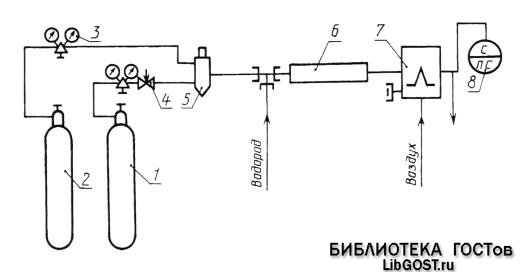

1 - баллон с анализируемым газом; 2 - баллон с газом-носителем (азотом, аргоном или водородом); 3 - редуктор баллона; 4 -вентиль тонкой регулировки; 5 - дозатор; 6 - реактор; 7 - детектор пламенно-ионизационный; 8 - измерительный прибор
Черт. 3
Градуировку проверяют один раз в 3 мес.
Условия градуировки. Расход газа-носителя аргона 60 - 70 см3/мин, водорода 30 - 40 см3/мин, воздуха 150 – 200 см3/мин, доза градуировочной смеси 1 - 2 см3. Чувствительность регистратора устанавливают опытным путем в зависимости от состава градуировочной смеси и типа хроматографа.
3. Проведение анализа
3.1. Пробу анализируемого газа вводят в хроматограф с помощью дозатора. Температура реактора, расход газа-носителя, водорода и воздуха, доза анализируемого газа должны быть идентичны принятым при градуировке прибора.
Чувствительность регистратора выбирают такой, чтобы пик определяемой примеси был максимальным в пределах диаграммной ленты регистратора.
4. Обработка результатов
4.1. Объемная доля суммы углеродсодержащих соединений в пересчете на СО2(Х5) в процентах равна объемной доле метана, присутствующего в анализируемом газе и образующегося при гидрировании окиси и двуокиси углерода, которую определяют по градуировочному графику по высоте пика метана, приведенной к чувствительности регистратора Ml.
За результат анализа принимают среднее арифметическое двух параллельных определений, допускаемые расхождения между которыми не должны превышать 15 % относительно среднего результата определяемой величины при доверительной вероятности 0,95.
ПРИЛОЖЕНИЕ 5. (Измененная редакция, Изм. № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством химической промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 23.11.79 № 000
Изменение № 3 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 12 от 21.11.97)
Зарегистрировано Техническим секретариатом МГС № 000 За принятие изменения проголосовали:
Наименование государства | Наименование национального органа стандартизации |
Азербайджанская Республика | Азгосстандарт |
Республика Армения | Армгосстандарт |
Республика Белоруссия | Госстандарт Белоруссии |
Республика Казахстан | Госстандарт Республики Казахстан |
Киргизская Республика | Киргизстандарт |
Республика Молдова | Молдовастандарт |
Российская Федерация | Госстандарт России |
Республика Таджикистан | Таджикгосстандарт |
Туркменистан | Главная государственная инспекция Туркменистана |
Украина | Госстандарт Украины |
3. ВЗАМЕН ГОСТ 10157-73
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта, подпункта, приложения | Обозначение НТД, на который дана ссылка | Номер пункта, подпункта, приложения |
ГОСТ 61-75 | 4.3.1 | ГОСТ 6331-78 | Приложение 5 |
Приложение 5 | 4.3.1; 4.6.1 | ||
4.1.2 | 4.3.1 | ||
Приложение 1 | ГОСТ 10163-76 | 4.3.1 | |
ГОСТ 3022-80 | Приложение 5 | ГОСТ 10727-91 | Приложение 5 |
ГОСТ 3760-79 | 4.3.1 | ГОСТ 13320-81 | 4.3.3 |
ГОСТ 3773-72 | 4.3.1 | ГОСТ 16539-79 | 4.6.1 |
ГОСТ 3956-76 | Приложение 5 | Приложение 5 | |
ГОСТ 4055-78 | Приложение 5 | ГОСТ 18300-87 | 4.6.1 |
ГОСТ 4107-78 | 4.6.1 | ГОСТ 22967-90 | Приложение 5 |
ГОСТ 4108-72 | 4.6.1 | ГОСТ 25336-82 | 4.3.1; 4.6.1 |
ГОСТ 4164-79 | 4.3.1 | ГОСТ 25706-83 | Приложение 5 |
ГОСТ 4165-78 | 4.3.1 | ГОСТ 26460-85 | 5.1 |
ГОСТ 4232-74 | 4.3.1 | ГОСТ 27068-86 | 4.3.1 |
5. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, методологии и сертификации (ИУС 4-94)
6. ИЗДАНИЕ (март 2002 г.) с Изменениями № 1,2,3, утвержденными в марте 1985 г., ноябре 1989 г., апреле 1998 г., (ИУС 6-85, 2-90, 7-98)
|
