Телефон: 269-945-9501 Технический Отдел 877-384-5464 Факс: 2699454495 Email: techsvcs@vikingcorp.com
|

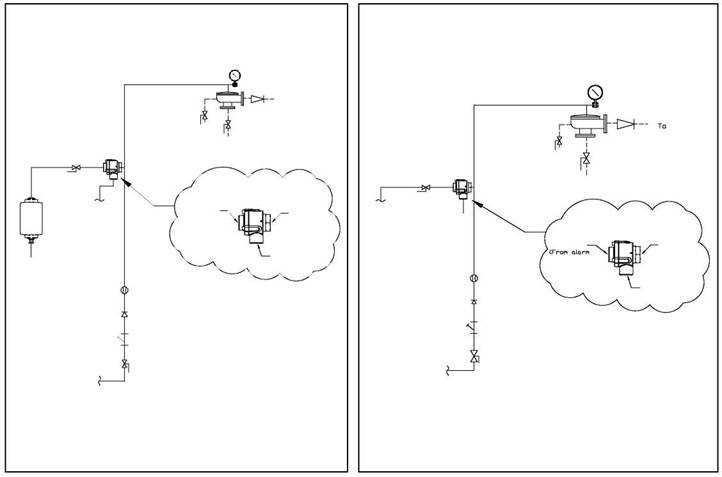

Клапан Контроля Концентрата с покрытием Halar |
Клапан Контроля Концентрата с покрытием Halar |
К Дозатору |
Дренаж |
К Дозатору |
От пенного снабжения |
1/2'' Шаровой Кран (Заливной Кран – Обычно Открыт) |
Дренаж |
Клапан Управляемым Давлением (P. O.P. V.) |
1/2'' Шаровой Кран (Заливной Кран – Обычно Открыт) |
Клапан Управляемым Давлением (P. O.R. V.) |
От пенного снабжения |
Правильная Установка Клапана PORV |
К Открытому Дренажу |
Порт Запуска, (От сигнальной линии обратного клапана) |
Вход (От заливной камеры клапана контроля концентрата) |
От сигнальной обвязки |
К открытому дренажу |
Замедляющая Камера |
Правильная Установка Клапана PORV |
Вход (От заливной камеры клапана контроля концентрата) |
Выход к Открытому Дренажу |
Порт Запуска (От сигнальной линии обратного клапана) |
От Сигнального Клапана Водозаполненной Системы |
Ограничитель Отверстия |
Ограничитель Отверстия |
Выход к открытому дренажу |
1/2'' Поворотный Обратный Клапан |
1/2'' Поворотный Обратный Клапан |
1/2'' 'Y' Фильтр |
1/2'' 'Y' Фильтр |
½’’ Шаровой Кран (Заливной Кран –Обычно Открыт) |
От Водоснабжения Под Клапаном Контроля Водоснабжения. Должен включать в себя отдельную заливную подачу от основного клапана |
1/2'' Шаровой Кран (Заливной Кран – Обычно Открыт) |
От Водоснабжения
|
РИСУНОК 8 – СИСТЕМЫ ПРЕДВАРИТЕЛЬНОГО СРАБАТЫВАНИЯ НИЗКОГО РАСХОДА ДРЕНЧЕРНЫЕ ПЕННЫЕ СИСТЕМЫ С РЕГУЛИРОВАНИЕМ ДАВЛЕНИЯ |
ПРИМЕЧАНИЯ
- Вся обвязка к клапану пеноконцентрата собирается на месте
- Требования к материалу трубопровода см. в Технических Данных по Пене на стр. 3M-8a-d в Техническом Каталоге по Проектированию и Дизайну Пенной Системы.
- Комплект Заливного Подсоединения Клапана Контроля Концентрата (артикул фирмы Viking 10985) включает в себя Ограничитель Отверстия 1/8’’, Клапан Управляемым Давлением PORV Модели D-1, Обратный Клапан, Шаровой Кран и “Y” Фильтр. Необходимо смонтировать трубопровод с Клапаном CCV и Стояком Системы.
21 ноября, 2008 | Пенная Система 61h | |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | ПРИМЕНЕНИЯ КЛАПАНА КОНТРОЛЯ КОНЦЕНТРАТА, ПОДСОЕДИНЕНИЯ И ОБВЯЗКИ |
The Viking Corporation, 210 N Industrial Park Road, Hastings MI 49058
Телефон: 269-945-9501 Технический Отдел 877-384-5464 Факс: 2699454495 Email: techsvcs@vikingcorp.com
|

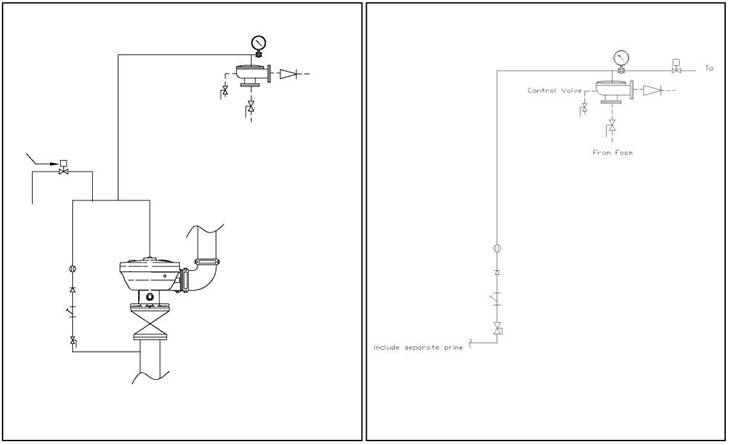

Клапан Контроля Концентрата с покрытием Halar® |
К Дренажу |
К Дозатору |
Клапан Контроля Концентрата с покрытием Halar® |
К Дозатору |
Дренаж |
Дренаж |
От пенного снабжения |
Электрическое, Пневматическое или Гидравлическое Устройство Пуска на Клапане Контроля |
От пенного снабжения |
Дренаж |
Ограничитель отверстия |
Ограничитель Отверстия |
1/2" Поворотный Обратный Клапан |
1/2'Поворотный Обратный Клапан |
1/2" 'Y' Фильтр |
Дренчерный Клапан и Обвязка. Обвязка включает в себя Гидравлический Открывающий Механизм. |
1/2'' 'Y' Фильтр |
1/2" Шаровой Кран (Заливной Кран – Обычно Открыт) |
От Водоснабжения Под Клапаном Контроля Водоснабжения. Должен включать в себя отдельную заливную подачу от основного клапана |
1/2'' Шаровой Кран (Заливной Кран - Обычно Открыт) |
РИСУНОК 10 –СИСТЕМЫ КОНТРОЛЯ ПОТОКА С РЕГУЛИРОВКОЙ ДАВЛЕНИЯ |
ПРИМЕЧАНИЯ
- Вся обвязка к клапану пеноконцентрата собирается на месте
- Требования к материалу трубопровода см. в Технических Данных по Пене на стр. 3M-8a-d в Техническом Каталоге по Проектированию и Дизайну Пенной Системы.
- Комплект Заливного Подсоединения Клапана Контроля Концентрата (артикул фирмы Viking 10985) включает в себя Ограничитель Отверстия 1/8’’, Клапан Управляемым Давлением PORV Модели D-1, Обратный Клапан, Шаровой Кран и “Y” Фильтр. Необходимо смонтировать трубопровод с Клапаном CCV и Стояком Системы.
Form № F_022192
|
