УТВЕРЖДАЮ
Начальник управления образования администрации г. Хабаровска
О. Я. Тен
_______ _______________ 2012г.
ИНСТРУКЦИЯ
по работе в локально-вычислительной сети учреждений образования г. Хабаровска
1. Основные понятия
Локально-вычислительная сеть (ЛВС) – это комплекс оборудования и программного обеспечения, расположенный в пределах ограниченной территории (офиса, офисного здания, общественного помещения) и обеспечивающий передачу, хранение и обработку информации.
В состав ЛВС входит следующее оборудование:
1) Активное оборудование – коммутаторы, маршрутизаторы, медиаконвекторы;
2) Пассивное оборудование – кабели, монтажные шкафы, кабельные каналы, коммутационные панели, информационные розетки;
3) Компьютерное и периферийное оборудование – серверы, рабочие станции, принтеры, сканеры.
Единая многофункциональная телекоммуникационная сеть (ЕМТС) – это сеть, позволяющая объединить в одно информационное пространство множество муниципальных предприятий и учреждений, а также структурные подразделения администрации города.
Коммутатор — это сетевое устройство, которое соединяет вместе элементы сети и определяет путь для отправки блока данных к следующему узлу.
При построении ЛВС в учреждениях образования могут использоваться коммутаторы Cisco, Allied Telesis, D-Link и др. (рис.1 и рис.2).
Рисунок 1 - Коммутатор Cisco
Рисунок 2 - Коммутатор Allied Telesis
Маршрутизатор — это аппаратное устройство (программное обеспечение), которое служит для объединения нескольких географически удаленных друг от друга сетей и выполняет перемещение (маршрутизацию) информации от источника к получателю.
Маршрутизаторы (рис.3) могут использоваться при объединении учреждений образования в ЕМТС.
Рисунок 3 – Маршрутизатор Cisco
Источник бесперебойного питания (ИБП) — источник вторичного электропитания, автоматическое устройство, назначение которого - обеспечить подключенное к нему электрооборудование бесперебойным снабжением электрической энергией в пределах нормы. Виды ИБП изображены на рисунке 4.
Рисунок 4 – Источник бесперебойного питания
Информационная розетка – оборудование, необходимое для подключения рабочего места (компьютера) к локально-вычислительной сети учреждения. Изображение информационной розетки показано на рисунке 5.
Рисунок 5 – Информационная розетка
Коммутационный шнур (патч-корд) — одна из составных частей локально-вычислительной сети. Представляет собой электрический или оптоволоконный кабель (рис.6) для подключения одного электрического устройства к другому или к пассивному оборудованию передачи сигнала. На обоих концах кабеля обязательно присутствуют соответствующие соединяемым устройствам коннекторы.
Рисунок 6 – Коммутационный шнур (патч-корд)

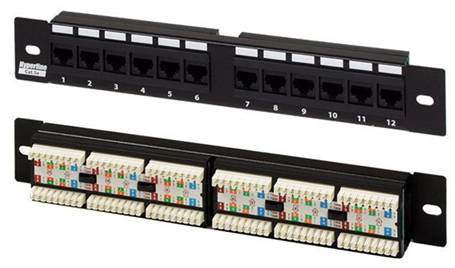

Коммутационная панель (патч-панель) — панель со множеством соединительных разъёмов, расположенных на лицевой стороне (рис.7). На тыльной стороне панели находятся контакты, предназначенные для фиксированного соединения с кабелями, и соединённые с разъёмами электрически.
Рисунок 7 – Коммутационная панель
Сетевая плата, или сетевая карта — периферийное устройство, позволяющее компьютеру взаимодействовать с другими устройствами сети (рис.8).
IP-адрес - уникальный идентификатор (адрес) компьютера, подключённого к локальной сети или сети интернет.
Рисунок 8 – Сетевая плата
Маской сети называется битовая маска, определяющая, какая часть IP-адреса узла сети относится к адресу сети, а какая — к адресу самого узла в этой сети.
Сетевой шлюз — это точка сети, которая служит выходом в другую сеть.
DNS - доменная система имен предназначена для преобразования доменных имен в IP-адреса, либо наоборот - IP-адресов в доменные имена.
Доменное имя — символьное имя, помогающее находить адреса интернет-серверов.
DHCP - это протокол настройки узла, который автоматически назначает IP-адреса компьютерам.
Коммутационный шкаф - это шкаф, предназначенный для монтажа активного и пассивного сетевого оборудования. Виды коммутационных шкафов показаны на рисунке 9.
Рисунок 9 – Коммутационный шкаф
Медиаконвертер - это устройство, предназначенное для преобразования типа среды передачи сигнала и имеющие независимое электропитание (рис.10).
Рисунок 10 - Медиаконвертер
Прокси-сервер — служба (комплекс программ) в компьютерных сетях, позволяющая клиентам выполнять косвенные запросы к другим сетевым службам.
Хабаровская краевая образовательно-информационная сеть (ХКОИС) — региональная отраслевая информационная сеть для сферы образования с централизованным управлением.
Персональные данные - любая информация, относящаяся к определенному или определяемому на основании такой информации физическому лицу (субъекту персональных данных), в том числе его фамилия, имя, отчество, год, месяц, дата и место рождения, адрес, семейное, социальное, имущественное положение, образование, профессия, доходы, другая информация.
ФСТЭК - Федеральная служба по техническому и экспортному контролю.
ФСБ – Федеральная служба безопасности.
2. Назначение локально-вычислительной сети
На базе школьной ЛВС можно организовать обмен сообщениями и данными между рабочими станциями, централизацию управлениями базой данных и программным обеспечением, широкополосный доступ выхода в интернет. Также построение данной сети позволяет осуществить видеонаблюдение внутри и на территории учреждения, работу офисного и периферийного оборудования и т. д. Построение ЛВС в учреждениях образования основывается на топологии «звезда».
Топология «звезда» — это вариант физической топологии сети, в которой от центрального устройства (концентратора или коммутатора) лучами расходятся линии передачи, соединяющие его со всеми компьютерами сети (рис.11). Топология «звезда» - это топология с явно выделенным центром, к которому подключаются все остальные абоненты.
Рисунок 11 - Топология «звезда»
Концентратор – это активное устройство, которое выполняет функцию объединения и позволяет подключить к себе несколько рабочих станций или других концентраторов.
3. Физическое подключение оборудования (компьютеров или ноутбуков) к локально-вычислительной сети учреждения
Физическое подключение оборудования к ЛВС учреждения основано на соединении сетевой платы компьютера с информационной розеткой с помощью коммутационного шнура.

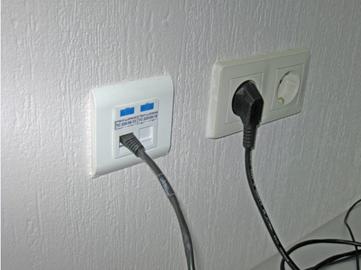

Подключение коммутационного шнура к информационной розетке показано на рисунке 12.
Рисунок 12 – Подключение патч-корда к информационной розетке
3.1 Настройка параметров соединения на оборудовании (компьютерах или ноутбуках) к локально-вычислительной сети
Настройка ip-адреса и dns-сервера:
Нажимаем «Пуск» → «Панель управления» → «Центр управления сетями и общим доступом» (для операционных систем MS Windows 7 и Windows Vista).

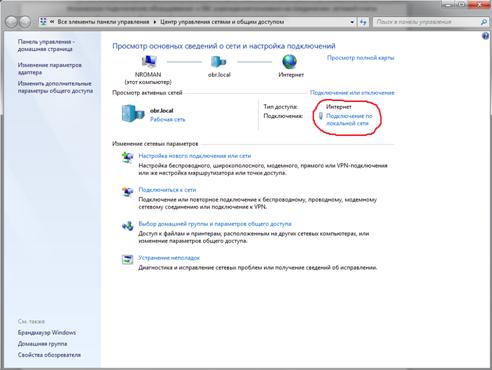

Вкладка «Подключение по локальной сети» (рис.13).
Рисунок 13 – Подключение по локальной сети

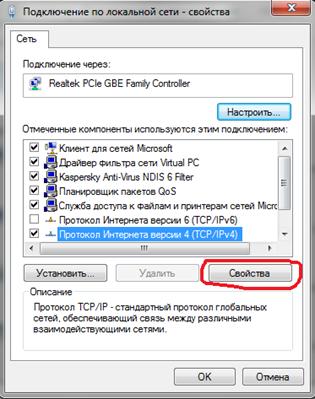

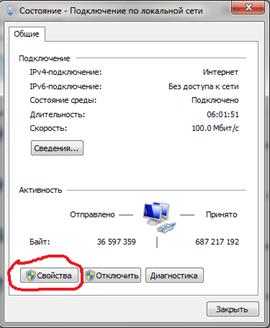

Пункт «Свойства» (рис.14).
Рисунок 14 – Пункт «Свойства подключения по локальной сети»
Выделить пункт «Протокол Интернета версии 4 (TCP\IPv4)». Нажмите вкладку «Свойства» (рис.15).
Рисунок 15 – Пункт «Свойства протокола интернета версии 4»

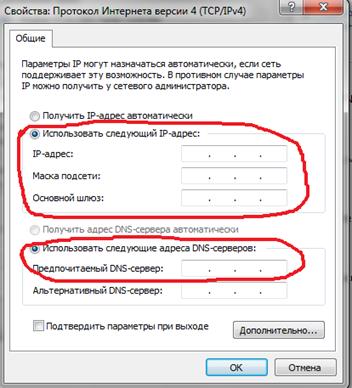

В пункте «Использовать следующий ip-адрес» заполняем выданные ip-адрес, маска подсети и основной шлюз. В пункте «Использовать следующие адреса DNS-серверов» вводим выданный DNS-сервер (рис.16).
Рисунок 16 – Ввод ip-адреса и dns-сервера
Настройка прокси - сервера:

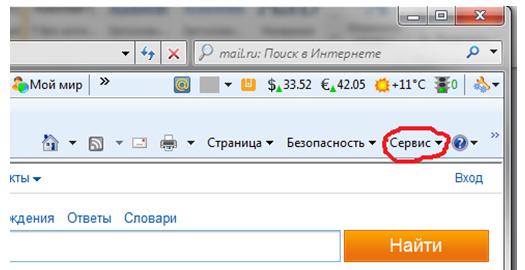

Заходим в браузер Internet Explorer. Нажимаем вкладку «Сервис».
Рисунок 17 –Вкладка «Сервис»

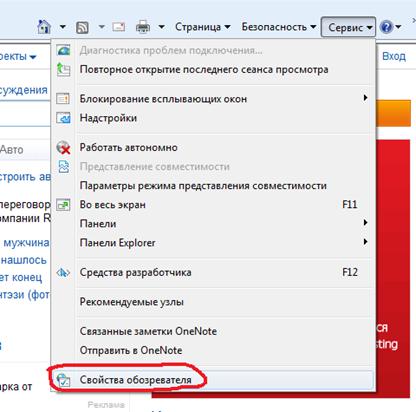

Выбираем пункт «Свойства обозревателя.
.
Рисунок 18 – Вкладка «Свойства обозревателя»

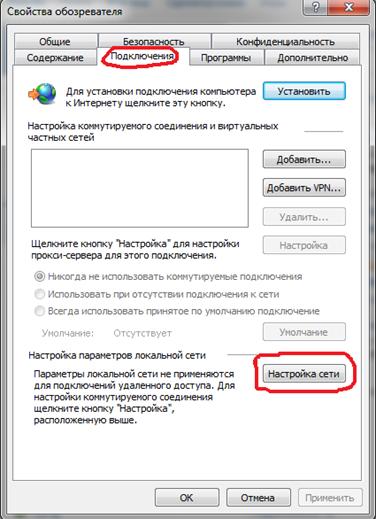

Выбираем вкладку «Подключения». Пункт «Настройка сети» (рис.19).
Рисунок 19 – Вкладка «Настройка сети»

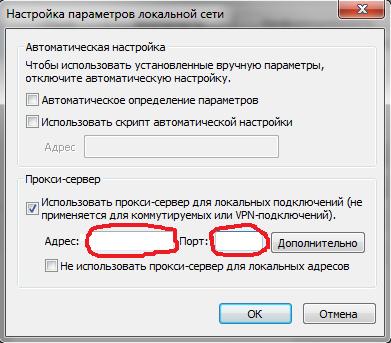

В строке «Адрес» вводим выданный прокси-сервер, в строке «Порт» - номер порта (рис.20).
Рисунок 20 – Ввод адреса и порта proxy-сервера
3.2 Перечень используемого активного оборудования при построении ЛВС и ЕМТС
1) Коммутатор
2) Маршрутизатор
3) Медиаконвертер
4) Источник бесперебойного питания
3.3 Варианты подключения локально-вычислительной сети учреждения к ЕМТС
1) С помощью медиаконвертера
Один медиаконвертер устанавливается в коммутационный шкаф учреждения, второй – на узле провайдера. Схема данного построения, позволяющая пользоваться одной услугой (доступ к интернету), изображена на рисунке 21 .
Рисунок 21 – Вариант схемы построения ЕМТС и ЛВС учреждения
2) С помощью медиаконвертера и маршрутизатора.
Схема данного построения, позволяющая использовать несколько сервисов (доступ к интернету, доступ к ресурсам Управления образования, голосовая почта и т. д.), показана на рисунке 22.
Рисунок 22 – Вариант схемы построения ЕМТС и ЛВС учреждения
4. Техническая поддержка сети ХКОИС
Для работы сети ХКОИС необходимо знать адрес и порт proxy-сервера. Информацию по данному вопросу можно запросить в техническом отделе поддержки ХКОИС по телефону (4212) 73-16-38.
Примеры используемых адресов proxy-сервера:
- 10.203.255.254
- proxy-emts. edu. 27.ru
- proxy. edu.27.ru
Порт: 3128
Подключение учреждения образования к сети ХКОИС возможно с помощью спутникового подключения (RadioEthernet), технологии ADSL, беспроводных модемов (МТС-модем). Подробная информация о ХКОИС и данных способах подключения можно найти на сайте www. edu-net. khb. ru в разделе «Техподдержка» пункт «Необходимые инструкции и программы».
5. Безопасность обработки данных и информации в ЛВС
Безопасность обрабатываемой и передаваемой информации при работе с ЛВС может достигаться путём использования программных и аппаратных защитных средств сети.
К программных средствам защиты относятся: антивирусное программное обеспечение, межсетевой экран (Firewall), программный комплекс для защиты систем обработки персональных данных (например, «Vipnet Personal Firewall») и т. д.
Аппаратными средствами защиты являются: маршрутизатор, аппаратно-программный комплекс шифрования (например, «Континент») и т. д.
6. Ограничения при пользовании сетью
Пользователям запрещается:
- передавать по сети информацию, оскорбляющую честь и достоинство других абонентов сети, содержащую призывы к насилию, свержению существующего строя, разжиганию межнациональной розни, информацию в зашифрованном виде, а также передавать за рубеж информацию, которая в соответствии с законами РФ не подлежит экспорту;
- использовать ресурсы сети для осуществления любого рода коммерческой деятельности;
- предпринимать какие-либо действия прямо или косвенно направленные на нарушение нормальной работы сетевого оборудования и разрушение общих информационных ресурсов;
- осуществлять действия, направленные на преодоление систем безопасности, получение несанкционированного доступа к ресурсам ЛВС, ухудшение рабочих характеристик корпоративных информационных систем, перехват информации, циркулирующей в ЛВС;
- запрещается передавать по сети информацию, содержащую персональные данные в соответствии с федеральным законом № 000 «О персональных данных», без применения средств защиты, сертифицированных в ФСТЭК и ФСБ;
- получать и передавать в сеть информацию, противоречащую законодательству и нормам морали общества, представляющую коммерческую или государственную тайну, распространять через сеть информацию, которая охраняется законодательством об интеллектуальной собственности, либо задевающую честь и достоинство граждан, а также рассылать обманные, угрожающие и др. сообщения.
Директор МКУ «Дирекция СОФ ОУ» В. Н. Гнетнев
Исп. Новиков Роман Алексеевич
32-58-49
