Микросхемы интегральные

Микросхемы интегральные Integral circuits



бКО.347.284 ТУ 851УН1, 851УН2

бКО.347.279 ТУ 842УЕ1

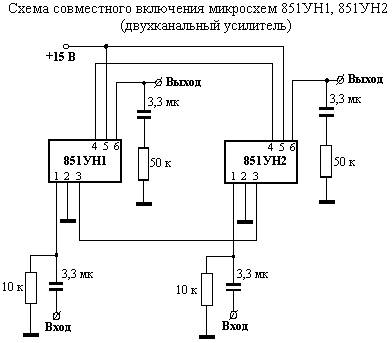

Микросхема…851УН1

Напряжение питания…………………………………………………………………………15В ±10%

Входное напряжение покоя………………………………………………………………………...1,5 В

Выходное напряжение покоя………………………………………………………………………4,8 В

Минимальная амплитуда выходного напряжения (начало АРУ) ………..………….не менее 2,25В

Коэффициент усиления напряжения…………………………………………………….…....500 ÷ 900

Приведенное ко входу максимальное напряжение собственного шума……….....не более 3,75мкВ

Ток потребления………………………………………………………………………....не более 14мА

Интервал рабочих температур…………………………………………..…………минус 60 ÷ +70°С

Масса…………………………………………………………………………………………не более 3г

Микросхема…851УН2

Напряжение питания………………………………………………………………….…..…..15В ±10%

Входное напряжение покоя………………………………………………………….……………..2,5 В

Выходное напряжение покоя………………………………………………………….…………...7,5 В

Коэффициент усиления напряжения…………………………………………………..……….115-170

Относительный диапазон регулировки усиления по напряжению………………..…...не менее 150

Приведенное ко входу максимальное напряжение собственного шума……..…....не более 4,0 мкВ

Ток потребления………………………………………………………………………...…………....9мА

Интервал рабочих температур…………………………………………………….…минус 60 ÷ +70°С

Масса………………………………………………………………………………..……..….не более 3г

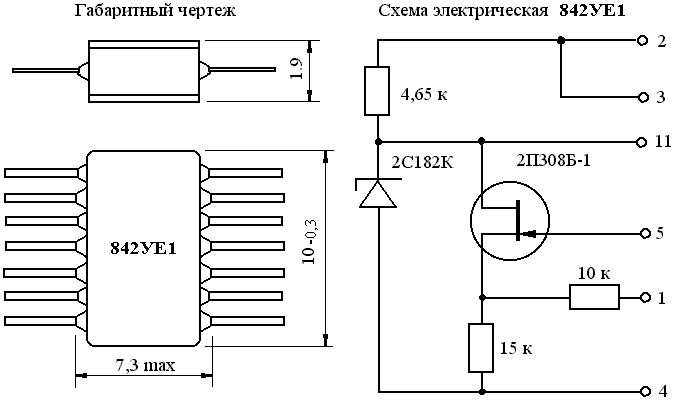

Микросхема…842УЕ1 (истоковый повторитель)

Напряжение питания…………………………………………………………………………..15В±10%

Ток потребления………………………………………………………………………………..……2,1А

Приведенное ко входу напряжение шумов……………………………………………………..4,5мкВ

Коэффициент усиления напряжения……………………………………………………....не менее 0,7

Интервал рабочих температур……………………………………………………….минус 60 ÷ +70°С

Масса………………………………………………………………………………………….не более 2г

Минимальная наработка микросхем - 500 часов Срок сохраняемости – 25 лет



Гарантии предприятия-изготовителя –по ОСТ ВII 073.041-82

Пример условного обозначения:

Микросхема 851УН1, 851УН2 бКО.347.284 ТУ

Микросхема 842УЕ1 бКО.347.279 ТУ

Изготовитель: ОАО "Завод"РЕКОНД" '

Россия 194223, г. Санкт-Петербург, ул. Курчатова. 'Fax: [phone]
