и отсекает вертикаль, восстановленную из точки хF = 0,27 (27 % моль) в точке F. Отрезок DF – линия рабочих концентраций верхней (укрепляющей) части колонны. Соединяем точки F и W. отрезок FW – линия рабочих концентраций нижней части (исчерпывающей) части колонны.
Число теоретических тарелок в колонне определим, вписывая от точки D ступени изменения концентрации (теоретические тарелки). Их число nтеор = 7 шт.
Действительное число тарелок в колонне
шт.
Высота тарельчатой части колонны
м,
где h = 0,25 м – расстояние между тарелками в колонне.
Задача № 4
Свежий воздух с параметрами t0, j0 смешивается с отработанным воздухом с параметрами х2, t2. Кратность смешения – n. Построить процесс смешения воздуха на диаграмме J – x (J – d), найти точку М, характеризующую состояние смеси и все параметры смеси.
Дать определения основных параметров воздуха, связанных диаграммой J – x, привести описание построения основных процессов на диаграмме J – x.
Значения t0, j0 и n принять по предпоследней цифре шифра.
Предпоследняя цифра шифра | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
t0, 0С | 20 | 25 | 22 | 18 | 20 | 15 | 25 | 16 | 20 | 15 |
j0, % | 50 | 70 | 60 | 65 | 55 | 60 | 65 | 70 | 75 | 80 |
n, кг/ кг | 0,3 | 0,3 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,2 | 1,3 | 1,5 |
Значения х2 и t2 принять по последней цифре шифра.
Последняя цифра шифра | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
х2, кг/кг | 0,04 | 0,045 | 0,05 | 0,055 | 0,06 | 0,03 | 0,035 | 0,045 | 0,05 | 0,06 |
t2, 0С | 55 | 50 | 60 | 65 | 60 | 70 | 65 | 55 | 80 | 90 |
Пример решения задачи
На J – x – диаграмме состояния влажного воздуха по заданным параметрам свежего и отработанного воздуха определим положение точек А(t0, j0) и С(х2, t2) (см. диаграмму J – x – рисунок 21.)
Параметры точки А: t0 = 25 0С, j0 = 70 %, х0 = 0,014
,
J0 = 58
, Р = 1980 Па.
Параметры точки С: t2 = 550С, j2 = 40%, х2 = 0,004,
J2 = 160,2, Р = 5652 Па.
При смешивании воздуха двух состояний точка М, характеризующая состояние смеси, лежит на отрезке АС.
Определим положение точки М, рассчитав энтальпию смеси:
.
Параметры точки М: JСМ = 81,6 , jСМ = 69 %,
хСМ = 0,0205 , tСМ = 32 0С, РСМ = 2540 Па.
Отрезок АМ характеризует процесс смешения воздуха.
Диаграммой J – x связываются пять основных параметров воздуха: энтальпия J, влагосодержание х, относительная влажность j, температура t, парциальное давление водяных паров в воздухе Р.
Теплосодержание J (энтальпия) показывает какое количество теплоты содержит в себе 1 кг сухого воздуха, .
Влагосодержание х определяет какое содержание влаги в кг приходится на 1 кг сухого воздуха, .
Относительная влажность воздуха j определяется отношением количества водяных паров в воздухе данного состояния к максимально возможному количеству водяных паров в воздухе в состоянии насыщения при данных условиях, %.
Температура воздуха t является мерой нагретости воздуха.
Парциальное давление Р водяных паров в воздухе определяет давление, создаваемое водяными парами в воздухе (как смеси, состоящей из водяных паров и различных газов), Па.
К основным процессам изменения состояния влажного воздуха, изображаемым на J– x – диаграмме относятся: нагревание, охлаждение, сушка, смешение воздуха двух состояний.
Рисунок 9 - J– x – диаграмма к решению задачи № 6
Нагревание и охлаждение воздуха. При нагревании воздуха неизменным остается его влагосодержание х, . Уравнением процесса нагревания является уравнение
(рисунок 10).
Если точка А характеризует состояние свежего воздуха, то процесс нагревания воздуха изображается линией (АВ). Процесс охлаждения воздуха является обратным процессу нагревания и изображается отрезком ВА. Если воздух охлаждать до достижения им состояния насыщения, то температура, при которой воздух охлаждаясь по линии
становится полностью насыщенным, называется температурой точки росы и обозначается tP.
Изображение процесса сушки. Воздух, нагретый в калорифере, поступает в сушильную камеру, где взаимодействует с высушиваемым материалом. Если количество теплоты, отданное воздухом высушиваемому материалу, равно количеству теплоты, возвращаемой в воздух с испаряемой из материала влагой, а потери теплоты в окружающую среду отсутствуют, то процесс протекает с постоянным теплосодержанием (адиабатически) по линии
. Такая сушилка называется теоретической. Линия ВС – процесс сушки в теоретической сушилке (рисунок 11).
Воздух в сушильной камере при его постоянном теплосодержании охлаждается от t1 до t2. Если отработанный воздух (точка С) продолжать охлаждать при его постоянном теплосодержании до состояния насыщения, то температура, при которой наступит это состояние, называется температурой мокрого термометра и обозначается tМ.
Задача № 5
Определить необходимую поверхность теплообмена и геометрические размеры одноходового кожухотрубчатого теплообменника производительностью G для нагревания жидкости от температуры t1 до t2 паром температурой tп. Потери теплоты в окружающую среду 3 %. Коэффициент теплопередачи K. Трубы в теплообменнике стальные с наружным диаметром dн и толщиной стенки 2,5 мм. Привести схему горизонтального кожухотрубчатого теплообменника, описать его устройство и работу.

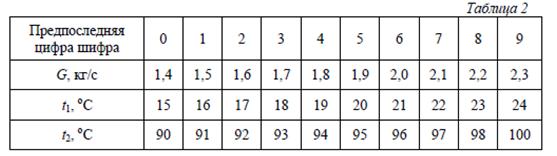

Значения G, t1, t2 принять по предпоследней цифре шифра из табл.2.
Значения tп, K, dн и среднюю удельную теплоёмкость жидкости cср принять по последней цифре шифра из табл. 3.
Библиографический список к контрольной работе
Краснощеков, Е. А. Задачник по теплопередаче [Текст] / Е. А. Краснощеков, А. С. Сукомел. – 3-е изд., перераб. и доп. – М. : Энергия, 1975. – 279 с. Логинов, А. В. Выбор конструкции и экономически целесообразного режима эксплуатации теплообменных аппаратов [Текст] : учеб. пособие /А. В. Логинов ; Воронеж. гос. технол. акад. – Воронеж: ВГТА, 1993. – 80 с. Машины и аппараты химических производств [Текст] / И. И. Чернобыльский, А. Г. Бондарь, Б. А. Гаевский и [др.] ; под ред. И. И. Чернобыльского. – 3-е изд., перераб. и доп. – М. : Машиностроение, 1974. – 456 с. Павлов, К. Ф. Примеры и задачи по курсу процессов и аппаратов химической технологии [Текст] : учеб. пособие для студ. хим.-технол. спец. вузов / К. Ф. Павлов, П. Г. Романков, А. А. Носков ; под ред. П. Г. Романкова. – 10-е изд., перераб. и доп. – Л.: Химия, 1987. – 576 с. Плановский, А. Н. Процессы и аппараты химической технологии [Текст] : учеб. для техникумов / А. Н. Плановский, В. М. Рамм, С. З. Каган. – 5-е изд., стереотип. – М. : Химия, 1968. – 847 с. Покровский, Н. К. Холодильные машины и установки [Текст] / Н. К. Покровский. – 2-е изд., перераб. и доп. – М. : Пищ. пром-сть, 1969. – 324 с. Практикум по процессам и аппаратам химических и пищевых производств [Текст] : учеб. пособие / А. В. Логинов, Л. Н. Ананьева, Ю. В. Красовицкий, С. В. Энтин; Воронеж. гос. технол. акад. – Воронеж: ВГТА, 2003. – 336 с. Стабников, В. Н. Процессы и аппараты пищевых производств [Текст] / В. Н. Стабников, В. И. Баранцев. – 2-е изд., перераб. и доп. – М. : Пищ. пром-сть, 1969. – 360 с. Федоров, Н. Е. Процессы и аппараты мясной промышленности [Текст] / Н. Е. Федоров. – М.: Пищ. пром-сть, 1969. – 550 с.
|
