1. Почему графики I1,P1, η, cosφ, M=f(P2) в различ режимах могут отличаться от графиков при сим номинальном 3х фазном напряжении?
При понижении напряжения механическая характеристика идет ниже, причем двигатель не запускается. При повышении напряжения возрастают электрические потери, увеличивается воздействие на изоляцию. При пониженном напряжении I1,P1,КПД1,cos fi, S,M уменьшаются. При повышенном напряжении I1,P1,КПД1,cos fi, S,M возрастают.
2. Какое влияние оказывает обрыв фазы обмотки статора на работу двигателя?
М1-М2=М-момент на валу. Возникает от токов прямой М1 и обратной М2 последовательности. В результате момент действует на ротор одновременно ухудшая механические характеристики двигателя, при одинаковой нагрузке резко ухудшаются рабочие и пусковые характеристики двигателя. При однофазном питании М1=М2, двигатель не вращается. Пусковой момент у двигателя отсутствует, для запуска необходим внешний момент.

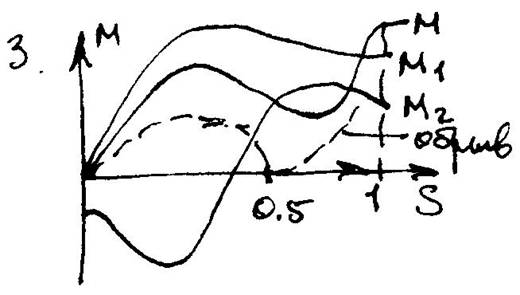

3. Какое влияние оказывает обрыв фазы ротора на работу двигателя?
Резко ухудшаются характеристики - повышается шум и вибрация, провал момента достигает 0.
4. Объясните работу АД при обрыве фазы ротора. См.3.
5. Объясните работу АД при обрыве фазы статора. См.2.
6. Пояснить, как изменяются I1, cosφ в зависимости от U1 при изменении нагрузки. I1 возрастает, cos fi понижается при увеличении U1.
7. Объясните пуск АД при обрыве фазы ротора
Двигатель запускается при повышенном токе, большое скольжение, U1=0.5*Uном I=2*Iн, характеристики падают, шум и вибрация, возрастают токи, снижается КПД, cos fi снижается, при малых n возникает вероятность того, что двигатель остановится в провале на тех же параметрах, что и был запущен.
8. Как влияет несимметрия питающего напряжения на работу АД?
Система напряжений несимметрична и содержит составляющие прямой U1 и обратной U2 последовательности. U1 вызывает в первичной цепи машины токи прямой последовательности(момент М1). Эти токи индуктируют токи прямой последовательности во вторичной обмотке. Напряжение обратной последовательности вызывает в первичной обмотке токи обратной последовательности. Эти токи создают поле, вращающееся с той же скоростью что и поле прямой последовательности, только в другую сторону. Токи и поле обратной последовательности создают вращающий момент обратной последовательности М2. Под влиянием токов обратной последовательности результирующий момент двигателя М снижается, скольжение при том же моменте сопротивления на валу Мст увеличивается, и следовательно увеличиваются потери и нагрев, а также уменьшается КПД. Всё это является следствием того, что по отношению к системе обратной последовательности машина при 0<S<1 работает в тормозном режиме.
Наличие обратной последовательности ухудшает условия работы АД и поэтому искажение симметрии системы нежелательно.
9. Нарисуйте схему для работы двигателя в режимах несимметрии статора и ротора. Поясните назначение ее элементов.
10. Как изменится работа двигателя, если в режиме нагрузки разомкнуть переключатель К на рис 4.1, а через некоторое время замкнуть?
I1 увеличивается, М уменьшается, S увеличивается, n уменьшается.

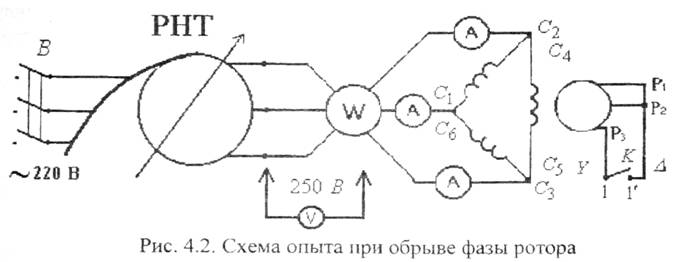

11. Как изменится работа двигателя, если в режиме нагрузки разомкнуть переключатель К на рис 4.2, а через некоторое время замкнуть?
Нестабильная работа. I1 увеличивается, М уменьшается, S увеличивается, n уменьшается, будет шум и вибрация машины.
12. В каких случаях и почему появляется повышенный шум и вибрация при работе АД? В случае обрыва фазы ротора появляются моменты прямой и обратной последовательности.
