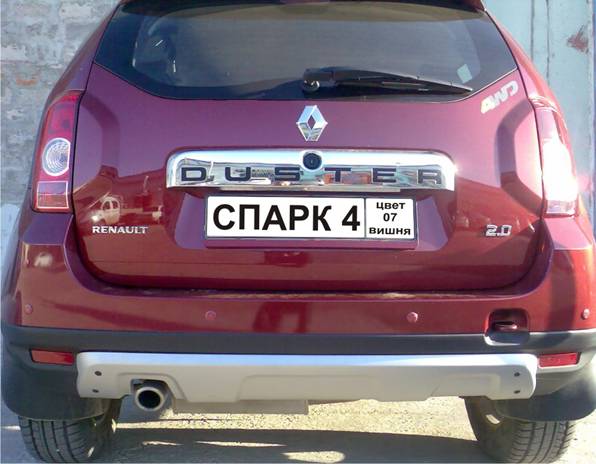

Фотоотчёт об установке парктроника Спарк-4 на Рено Дастер

Данный фотоотчет подготовил и прислал нам

Наш Уважаемый клиент

Юрий Викторович Привалов

Поскольку самое трудное и опасное при установке парктроника – снятие и сверление бампера (нужно место, время и толковый помощник), решил начать с прокладки проводов питания и экрана.

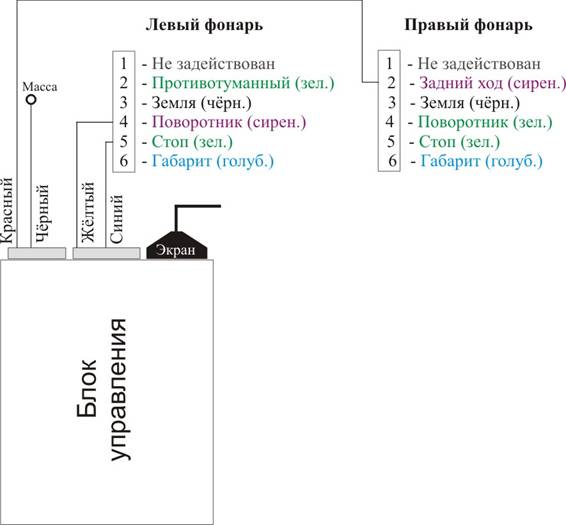

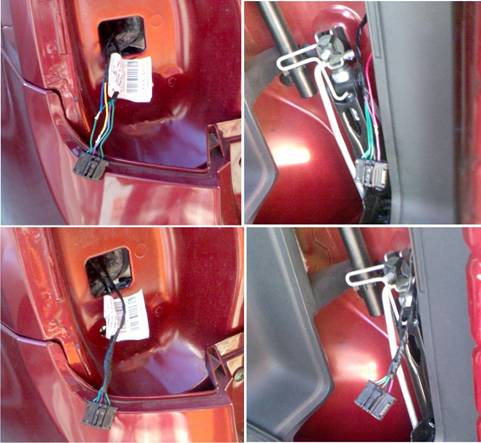

Снял разъёмы задних фонарей и с помощью тестера составил схему подключения. Для этого левый фонарь пришлось снять, открутив два барашка.

В интернете нашёл инструкцию, согласно которой на Дастере блок управления устанавливается слева под обшивкой багажника.

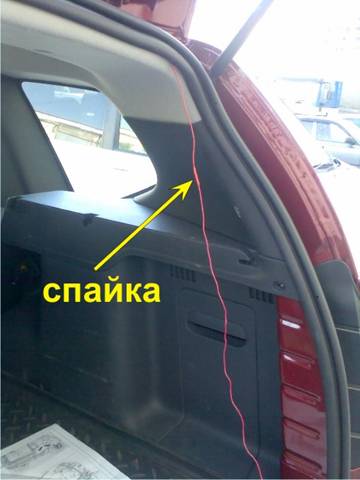

Поскольку лампа заднего хода есть только в правом фонаре, красный провод приходится тянуть по потолку багажника. Оказалось, что он для этого слишком короткий, хорошо, что сразу примерил! Припаял кусок, длиной 1м. Спайку изолировал термоусадкой.

Просьба к производителю увеличить красный провод с 1,5 метра до 2,5 м (минимум 2,3м).

Думаю, что отсутствие лампы ЗХ в левом фонаре это проблема не только Дастера.

Снял левый держатель шторки багажника, открутив два самореза и аккуратно поддевая по краям. Снизу тугие защёлки.

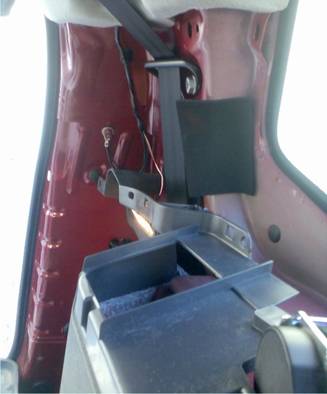

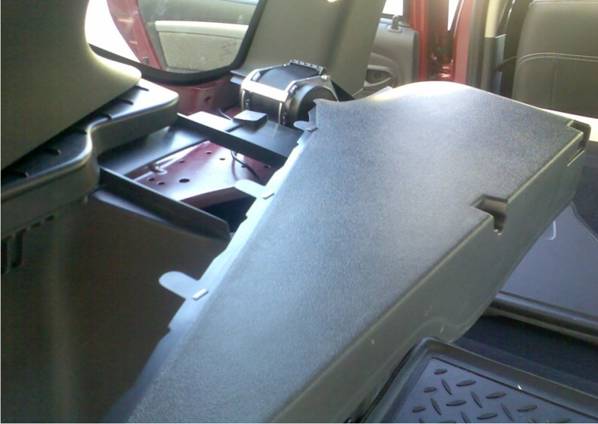

Верхнюю часть обшивки снял, поддевая снизу (защёлки внизу, две клипсы вверху). Под ней увидел болт с гайкой (Масса). В правой части багажника такой болт тоже есть.

Экран хотел подвесить на заднюю дверь на повторитель стоп-сигнала, но не придумал как протащить кабель с разъёмом через гофру.

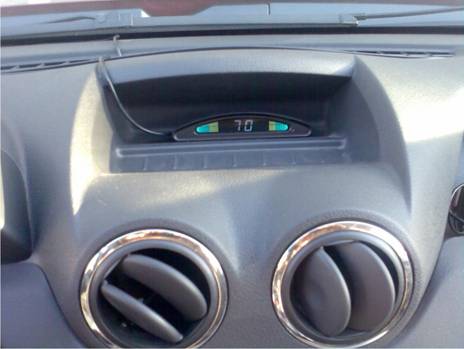

Поставил на торпедо по центру, благо там есть выштамповка подходящей формы (как там и был).

НЕ нашли? Не то? Что вы ищете?

На зеркало не захотел – будет мешать регулировать его. У экрана, в отличие от питания, кабель очень длинный. Протащил его по краю потолка слева.

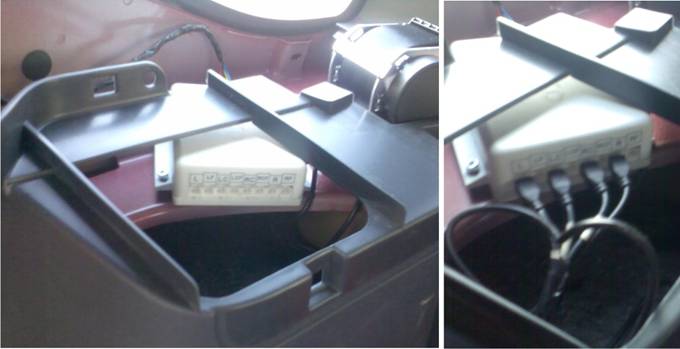

В месте куда ставится блок управления, имеются отверстия в которые он, по инструкции Рено, крепится двумя болтами с гайками.

К ближнему, ограничен доступ сверху (отвёрткой и головкой не подлезть). Пришлось купить винты М4 х 20 под шестигранник. У дальнего, наоборот, трудно наживить гайку, но возможно.

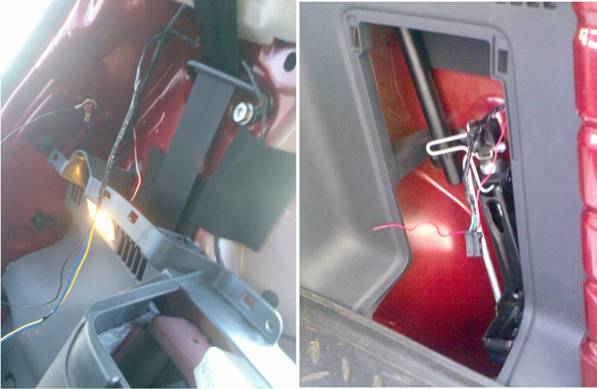

Провода обмотал изолентой, чтоб было не хуже заводского. Красный протянул к правому фонарю по верхнему краю, не снимая (а только отгибая) резинку. Если снимать резинку, под ней липкая замазка, которая пачкает руки (отмывается с трудом).

Бампер заклеил малярным скотчем и разметил маркером: от центра в стороны по 24см, между датчиками соответственно – 48см.

Просверлил сверлом 3 мм, два средних попали в усилитель бампера.

Затем просверлил сверлом 21мм, идущим в комплекте с парктроником.

Снял задние фонари, открутив по 2 барашка изнутри.

Для снятия бампера открутили с помощником (дядей Васей) саморез подкрылка(Torx) и четыре самореза брызговика(Головка7) с каждой стороны. Согласно инструкции Рено открутили 6 саморезов снизу и 4 винта сверху.

Аккуратно, вдвоём отщёлкнули бампер от крыльев. Там вдоль края прямоугольные просечки, которые вставляются в защёлки на крыле.

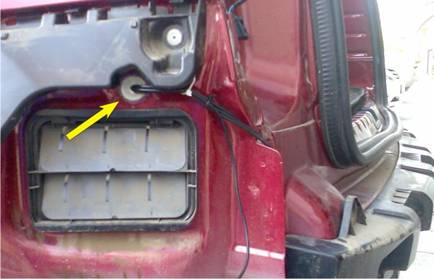

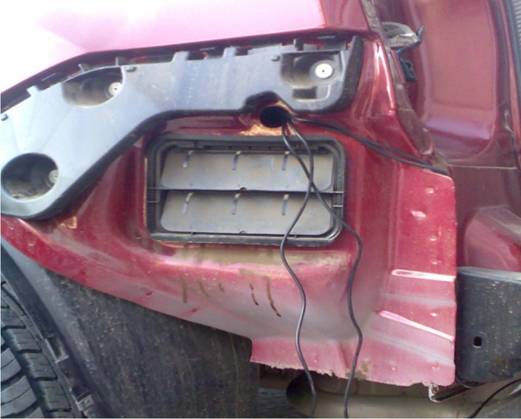

Слева на крыле под бампером имеется отверстие с заглушкой. Протащили через него провода датчиков с помощью проволоки.

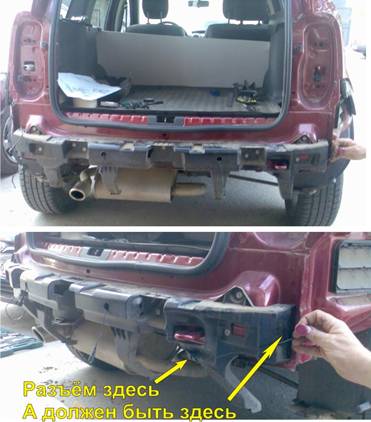

И тут меня ждал сюрприз! Длины провода от правого датчика еле хватило внатяг до блока управления.

Надо бы ещё сантиметров 15-20. А ведь Дастер далеко не самая большая машина!

Хотелось бы один провод датчика подлиннее на 20-30 см!

Поэтому при установке бампера приходится подключать правый датчик наощупь.

Ещё один нюанс. Когда вставляли бампер на место, средние датчики упёрлись защёлками в усилитель бампера. Пришлось снимать и расширять отверстия в усилителе (более 21мм).

Провода в багажник надо бы протаскивать через втулку. Мне не удалось найти подходящей ни в магазинах ни на рынках. Пришлось обматывать изолентой и заливать герметиком.
