Размер 48
Построение чертежа выкройки

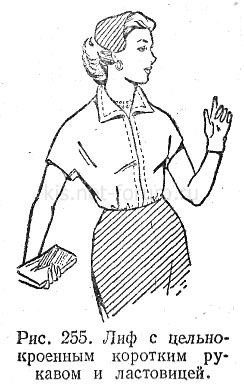

Для построения чертежа выкройки лифа с цельнокроенным коротким рукавом и ластовицей (рис. 255) необходимы следующие мерки:
длина талии (Дт) - 38
ширина спинки (Шс) - 18
полуокружность шеи (ПОш) - 18
полуокружность груди (ПОг) - 48
полуокружность талии (ПОт) - 38
длина рукава (Др) – 16
Построение спинки
Вычерчиваем прямой угол с вершиной в точке Р (рис. 256).
Длина талии. От точки Р вниз откладываем снятую мерку длины талии (38 см) и ставим точку Т.
Глубина проймы. От точки Р вниз откладываем ⅓ ПОг плюс 6 см и ставим точку Г:
РГ = 48 : 3 +6 = 22 см.
Из точек Г и Т влево проводим горизонтальные линии груди и талии.
Скос спинки. От точки Т влево откладываем 1,5 см и ставим точку Т1 которую соединяем прямой линией с точкой Р. На пересечении прямой с линией груди ставим точку Г1 (линия РГ1Т1 — середина спинки).
Ширина спинки. От точки Г1 влево откладываем снятую мерку ширины спинки (18 см), плюс 0,5 см и ставим точку Г2:
Г1Г2 = 18 + 0,5 = 18,5 см.
Из точки Г2 восставляем перпендикуляр и точку пересечения его с горизонтальной линией обозначаем точкой П.
Ширина проймы. От точки Г2 влево откладываем ¼ ПОг и ставим точку Г3:
Г2Г3 = 48 : 4 = 12 см.
Ширина проймы для размеров 54 и последующих равна ¼ ПОг минус 1 см.
Из точки Г3 восставляем перпендикуляр произвольной длины.
Расстояние до боковой линии. Расстояние Г2Г3 делим пополам и середину обозначаем точкой Г4, из которой опускаем перпендикуляр и на пересечении его с линией талии, ставим точку Т2:
Г2Г4 = 12 : 2 = 6 см.
Ширина ростка. От точки Р влево откладываем ⅓ полуокружности шеи плюс 1 см и ставим точку Р1:
РР1 = 18 : 3 + 1 = 7 см.
Высота ростка. От точки Р1 вверх откладываем 3 см (для всех размеров) и ставим точку Р2. От точки Р1 по биссектрисе угла откладываем 1,5 см и ставим точку О.
Затем точки Р2, О и Р соединяем вогнутой линией.
Точки Р2 и П соединяем прямой, продолжаем ее на 1 см для припосадки плеча спинки и ставим точку П1.
Для оформления линии плеча от точки Р2 влево откладываем 5 см и ставим точку О1. Затем вниз под прямым углом к линии Р2П откладываем 0,5 см и ставим точку О2. Точки Р2, О2 и П соединяем вогнутой линией.
Удлинение проймы. От точки Г4 вниз откладываем 2 - 3 см и ставим точку У.
Выемка на боку. От точки Т2 вправо откладываем 2 еж и ставим точку Т3. Точки У и Т3 соединяем (линия бока).
Построение вытачки. От точки Г1 влево откладываем половину величины Г1Г2 минус 1 см и ставим точку Г5:
Г1Г5 = 18,5 : 2 - 1 = 8,2 см.
Из точки Г5 опускаем перпендикуляр, и точку пересечения его с линией талии обозначаем Т4. От точки Г5 вниз откладываем 3 - 4 см и ставим точку В.
Глубина вытачки. От точки Т4 влево откладываем 2,5 см (для всех размеров) и ставим точку Т5, которую соединяем с точкой В.
Длина подреза спинки. Точки У и Г2 соединяем прямой. От точки У вправо по прямой откладываем 5,5 см (в 44 - 46 размерах — 5 см) и ставим точку У1 (УУ1 - линия подреза).
Построение переда
Ширина лифа. От точки Г1 влево откладываем ПОг плюс 4 см на свободное облегание и ставим точку Г6:
Г1Г6 = 48 + 4 = 52 см.
Через точку Г6 вверх и вниз проводим вертикальную прямую и на пересечении ее с линией низа ставим точку Т6 (середина переда).
Высота полочки. От точки Г6 вверх откладываем величину, равную глубине проймы плюс 2 - 4 см (полочка повышается в зависимости от величины груди), и ставим точку Р3:
Г6Р3 = 22 + 2 = 24 см.
От точки Р3 вправо проводим горизонтальную линию и на пересечении ее с перпендикуляром, восставленным из точки Г3, ставим точку Р4.
Ширина горловины. От точки Р3 вправо откладываем ⅓ ПОш и ставим точку Р5:
Р3Р5 = 18 : 3 = 6 см.
Ширина плеча до вытачки. От точки Р5 вправо откладываем 5 см и ставим точку Р6.
Расстояние до вытачки по линии груди. От точки Г6 вправо откладываем величину, равную расстоянию Р3Р6 минус 1,5 см, и ставим точку Г7:
Г6Г7 = 11 - 1,5 = 9,5 см.
Точки Р6 и Г7 соединяем прямой линией (первая линия вытачки).
Наклон плеча. От точки Р6 вниз откладываем 1 см и ставим точку Р7.
Точки Р5 и Р7 соединяем.
Глубина горловины. От точки Р3 вниз откладываем ⅓ ПОш плюс 1 см и ставим точку Р8:
Р3Р8 = 18 : 3 + 1 = 7 см.
Точки Р7 и Р8 соединяем.
Из точки Р5 опускаем перпендикуляр и точку пересечения его с прямой Р8Р7 обозначаем точкой О3.
Из точки О3 по биссектрисе угла откладываем 1 см и ставим точку О4.
Точки Р5, О4 и Р8 соединяем вогнутой линией.
Для построения второй линии вытачки от точки Р4 влево откладываем 2,5 см и ставим точку Р9. Затем точки Р9 и Г7 соединяем прямой линией.
Измеряем расстояние первой линии вытачки (Г7Р7), откладываем его вверх от точки Г7 и ставим точку Р10 (вторая линия вытачки):
Г7Р7 = Г7Р10.
Наклон плеча переда. От точки Р4 вниз откладываем 5 см (для больших размеров — 6 см) и ставим точку П2.
Длина плеча полочки после вытачки. От точки Р10 вправо через точку П2 проводим прямую линию, равную ширине плеча спинки (Р2П1 = 14 см) минус ширина плеча до вытачки (Р5Р7 = 5 см) и минус 1 см, данные на припосадку спинки, ставим точку П3:
Р10П3 = 14 - 5 - 1 = 8 см.
Выемка по боку. От точки Т2 влево откладываем 1 см и ставим точку Т7,
Точки У и Т7 соединяем.
Удлинение переда. От точки Т6 вниз откладываем от 3 до 5 см и ставим точку Т8. Затем от точки Т8 вправо проводим горизонтальную линию, равную расстоянию Г6Г7 минус 1,5 см, и ставим точку Т9:
Т8Т9 = 9,5 - 1,5 = 8 см.
Точки Т9 и Т7 соединяем слегка выпуклой линией. Точки Г7 и Т9 соединяем прямой. Затем от точки Г7 вниз откладываем 6 см (для всех размеров) и ставим точку В1 (конец вытачки).
Глубина вытачки. От точки Т9 вправо откладываем 3 см и ставим точку Т10, которую соединяем прямой линией с точкой В1.
Построение второй вытачки. Расстояние Г3Г7 делим пополам и ставим точку Г8, из которой опускаем перпендикуляр и на пересечении его с линией талии ставим точку Т11.
От точки Г8 вниз откладываем 6 см и ставим точку В2. От точки Т11 вправо откладываем 2 см и ставим точку Т12, которую соединяем прямой с точкой В2.
Подрез переда. Точки У и Г3 соединяем прямой. Затем от точки У по второй прямой откладываем 5,5 см (в 44 - 46 размерах — 5 см, для остальных размеров — 6 см) и ставим точку У2 (УУ2 — подрез).
Для направления рукава спинки точки П1 и Г6 соединяем вспомогательной прямой линией.
Длина рукава спинки. От точки П1 влево по вспомогательной прямой линии (Г6П1) откладываем 16 см и ставим точку Н, которую соединяем с точкой У (НУ — ширина рукава).
Для направления рукава переда от точки Г5 вправо откладываем 2 см и ставим точку Г9. Затем точки П3 и Г9 соединяем вспомогательной прямой.
Длина рукава полочки. От точки П3 по вспомогательной прямой линии (П3Г9) вправо откладываем 16 см и ставим точку Н1.
Точки Н1 и У соединяем прямой (Н1У — ширина рукава переда).
Построение ластовицы.
Вычерчиваем прямоугольник, который обозначаем точками Л, Л1, Л2 и Л3 (рис. 257) длиною 11 см и шириной 5,5 см. Ластовица по линии ЛЛ2 (5,5 см) стачивается с подрезом по линии УУ1; а по линии Л1Л3 (5,5 см) — с подрезом по линии УУ2.
|
