Метод формирования прототипов сервисов на основе знаний о бизнес-процессах

МЕТОД ФОРМИРОВАНИЯ ПРОТОТИПОВ СЕРВИСОВ НА ОСНОВЕ ЗНАНИЙ О БИЗНЕС-ПРОЦЕССАХ

О.1, Г.2, Wójcik W.3

1Восточно-Казахстанкий Государственный технический университет им. Д. Серикбаева, Усть-Каменогорск, Республика Казахстан, VMokerov@gmail.com

2Восточно-Казахстанкий Государственный технический университет им. Д. Серикбаева, Усть-Каменогорск, Республика Казахстан, TBalova@ektu.kz

3Люблинский политехнический университет, Люблин, Польша

Аннотация

В работе представлен метод формирования шаблонов сервисов на основе онтологической базы знаний. Метод нацелен на формирование прототипа системы с использованием семантики связей. Рассмотрено применение метода для разработки прототипа семантического портала университета.

Введение

Целью данной работы является автоматизация формирования прототипа сервис-ориентированной системы. Достижение поставленной цели связано с созданием формальной модели системы [1,2]. Сервис-ориентированный подход обеспечивает гибкость и масштабируемость системы [3], а так же предоставляет возможность математической формализации с применением теории множеств и теории графов [4]. Для формализации модели системы в работах [1,2,5,6] предложен онтологический подход. Онтологическая модель предметной области может быть получена из метамодели информационной системы [7,8]. Указанные работы показывают на возможность использования онтологической базы знаний как при проектировании системы, так и в процессе её развития. В работах [1,2,6] база знаний выступает инструментом поддержки процесса проектирования. Описанные подходы опираются на детальную инженерию знаний о системе, но с другой стороны часто требуется воссоздать только прототип системы для принятия и согласования решений о развитии архитектуры системы. В таких случаях используется методика быстрого прототипирования. Вопрос быстрого прототипирования сервисов рассмотрен в [9], технология разработки «гибкого» программного обеспечения с применением эволюционного прототипирования используется для разработки сложных программно-аппаратных систем [10]. Предлагаемое в работе решение опирается на метамодель системы и те связи, которые изначально в неё заложены, следовательно, не требует значительных изменений в методологии разработки системы или дополнительной инженерии знаний.

НЕ нашли? Не то? Что вы ищете?

Формирование прототипов сервисов на основе знаний.

Достижение означенной цели возможно посредством решения следующих задач:

- формирование метамодели системы;

- преобразование метамодели в онтологию системы;

- создание прототипов сервисов.

Последовательность решения приведённых задач положена в основу предлагаемого метода, графическая схема реализации которого представлена на рисунке 1.

Решение задачи формирования метамодели системы осуществляется на основе системного анализа. Элементами метамодели выступают бизнес-процессы, сущности и функции системы, а так же связи между ними. Таким образом, результатом решения данной задачи является модель системы, определённая в семантике методологии, выбранной аналитиком. Вне зависимости от используемой методологии на данном этапе будут определены[11]:

- основные функции системы;

- сущности или объекты предметной области;

- состав и структура бизнес-процессов.

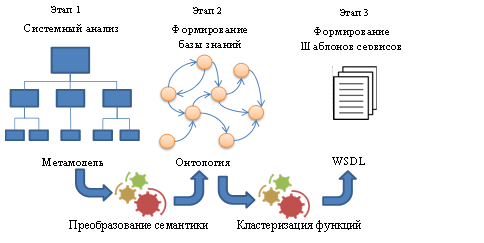

Рисунок 1 - Схема метода формирования шаблонов сервисов

Концепция преобразования метамодели в онтологию системы рассматривается в [7]. В [8] приведён конкретный подход к преобразованию семантики диаграммы классов UML в онтологию связей классов. Для преобразования семантики описания бизнес-процессов может быть использован аналогичный подход.

Формализацию элементов онтологии можно определить с помощью аппарата теории множеств, в соответствии с которым функции системы представлены некоторым множеством U = {f}. Тогда бизнес процессы и сущности можно представить как подмножества данного множества , где BP–множество бизнес-процессов, Е–множество сущностей.

Таким образом, бизнес-процессы являются некоторым набором функций, а сущности используются некоторым набором функций.

Приемущества в переходе от метамодели системы к её онтологическому описанию[12]:

- совместное использование людьми или программными агентами общего понимания структуры информации;

- возможность повторного использования знаний в предметной области;

- отделение знаний в предметной области от оперативных знаний.

Создание прототипов сервисов на основе онтологии может быть сведено к решению задачи кластеризации с последующим формированием описаний сервисов на основе полученных кластеров.

Кластер функций, определяющих сервис, должен содержать функции с близкой семантикой, тогда как семантика функций различных кластеров должна отличаться существенно:

(1)

Функцию сходства можно определить как семантическую близость двух функций на основе приведённой онтологической модели:

(2)

Введённая мера определяет семантическую близость как отношение кардинального числа множества общих бизнес-процессов и сущностей двух функций к кардинальному числу множества всех бизнес-процессов и сущностей этих функций.

Решение задачи кластеризации (1), с учетом функции сходства, определённой в (2), может быть выполнено с помощью метода FOREL.

На основе кластеров, полученных после решения задачи (1), создаются шаблоны сервисов образовательного портала в виде набора WSDL-описаний [13], содержащих интерфейсы всех функций кластера.

Для обоснованности применения предлагаемого метода, необходимо удостовериться, что полученный прототип архитектуры удовлетворяет предъявляемым требованиям. Одним из основных требований в сервис-ориентированной архитектуре является поддержание слабой связи между элементами, т. е. изменения одного элемента системы должно порождать минимально возможные изменения в элементах, связанных с изменённым[14]. Таким образом, для локализации изменений необходимо, чтобы все функции, принадлежащие одному бизнес-процессу, принадлежали минимальному количеству сервисов:

(3)

Согласно критерию кластеризации, приведённому в (1), функции бизнес-процесса принадлежат единственному сервису, если они используются только в рамках данного бизнес-процесса или всегда вызываются вместе. Таким образом, для функций, определяющих сущность бизнес-процесса, т. е. используемых только при его исполнении, требование к слабой связанности выполняется. Исследование на соответствие полученного прототипа требованиям к масштабируемости и производительности находятся в разработке.

Апробация метода

Предложенный метод был использован при разработке базы знаний электронного университета в рамках гранатового финансирования МОН РК «Разработка онтологической базы знаний е-университета», номер госрегистрации 0112РК01674.

В состав разработанной онтологической модели были включены следующие объекты:

- Class: Бизнес-процесс SubClassOf:Thing;

- Class: Сущность SubClassOf:Thing;

- Class:(Конкретный бизнес-процесс)SubClassOf: Бизнес-процесс;

- Class(Конкретная сущность) SubClassOf: Сущность;

- ObjectProperty: Вызывает Domain: Бизнес-процесс Range:Бизнес-процесс;

- Individual: (Конкретная функция) Types: Бизнес-процесс, Сущность Вызывает some(Конкретная функция).

Таким образом, в приведённой модели определены классы «Бизнес-процесс» и «Сущность», которые являются наследниками класса «Thing» и единственными суперклассами для конкретных бизнес-процессов и сущностей информационной системы соответственно. Функции информационной системы представлены как индивиды множества классов бизнес-процессов и сущностей, т. е. каждая функция является объектом всех классов бизнес-процессов, в которых она участвует, и объектом всех сущностей, которые она использует. Также в онтологию введено объектное свойство «Вызывает», которое определяет порядок вызова функций в рамках всех бизнес процессов.

Онтологическая модель электронного образовательного портала, была разработана с использованием ресурса Protégé, который поддерживается грантом Национальной Библиотеки Медицины Соединенных Штатов LM007885(http://protege. stanford. edu), использована в качестве базы знаний системы.

В Листинге 1 приведен пример WSDL-описание сервиса для указанного проекта.

Листинг 1. Пример WSDL-описание

<definitions name="EPService1"

targetNamespace="http://semantic. "

xmlns:soap="http://schemas. xmlsoap. org/wsdl/soap/"

xmlns="http://schemas. xmlsoap. org/wsdl/"

><!—Необходимо определить формат сообщений -->

<portTypename="Function1PortType">

</operation></portType>

<soap:binding style="document"

transport="http://schemas. xmlsoap. org/soap/http"/>

<soap:operation

soapAction="http://semantic. /EPService1"/>

</operation></binding>

<port name="Function1Port"

binding="Function1SoapBinding">

<soap:address location="http://semantic. /EPService1"/>

</port>

</service>

</definitions>

Таким образом, решение поставленной задачи позволит создать шаблон архитектуры сервис-ориентированного приложения. Сформированные сервисы впоследствии могут быть добавлены к модели знаний при модернизации системы.

Выводы

Описанный метод основан на использовании онтологической модели знаний системы, которая может быть получена из метамодели системы по методикам, приведённым в [7,8]. Метод позволяет получить шаблоны сервисов в виде WSDL-описаний. Полученные описания сервисов могут быть использованы как для быстрого прототипирования, так в и качестве основы для дальнейшего проектирования системы. Прототип архитектуры системы, полученный в результате применения метода, удовлетворяет требованию к слабой связанности элементов.
