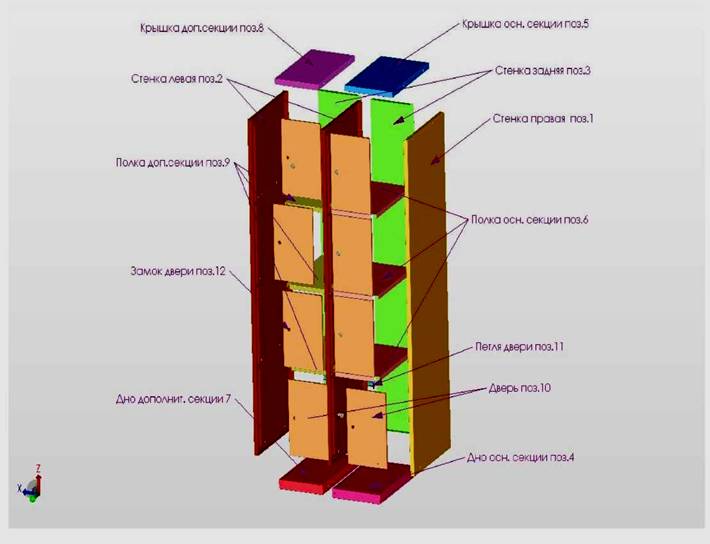

Схема сборки шкафа ШМС-4-1790-300-500 с дополнительной секцией ШМС-4-1790-275-500.
1. Дно поз. 4 вставить во внутрь коробов стенки правой поз.1 (на плоскости стенки все отв. Ф 4,5) и стенки левой поз.2 и, совместив соответствующие отв., заклепать заклепками вытяжными ф 4х8. Внимание - заклепки клепать только в отв. Ф 4,5.
2. Установить и приклепать стенку заднюю поз.3 к боковым стенкам и дну.
3. Установить крышку осн. секции поз.5, приклепав её к боковым и задней стенкам.
4. Вставить полки осн. секции поз.6 и приклепать к боковым и задней стенкам.
5. Аналогичным образом собрать дополнительную секцию МСК 2964.
6. Установить двери поз. 10 - для этого:
а) в соответствующие отв. ф 9,5 вставить втулки ПВХ;
б) нижний штырёк двери вставить в отв. втулки ПВХ;
в) петлю универсальную поз. 11 отгибами к двери вставить в левый верхний угол двери, так, чтобы штырёк петли прошёл через отв. двери в отв. втулки ПВХ и закрепить заклепками.
7. Установить замки поз. 12 во все двери.
