Содержание задания:

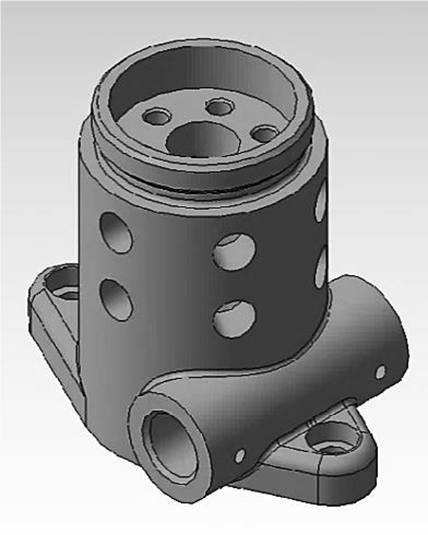

1. По заданному рабочему чертежу детали, используя приемы трехмерного моделирования в системе КОМПАС -3D, необходимо построить 3-D модель.
2. По трехмерной модели выполнить рабочий чертеж данной детали, применив необходимые изображения (виды, разрезы, сечения). Нанести необходимые размеры.
Критерии оценивания работы:
1. Правильность, точность и полнота передачи формы детали в 3D модели в системе КОМПАС 3D;
2. Алгоритм построения 3D модели в системе КОМПАС 3D;
3. Оптимальность использования функциональных возможностей КОМПАС 3D;
4. Правильность оформления чертежа детали с учетом требований ЕСКД.
5. Время, затраченное на выполнение задания.
Максимальное количество баллов выставляется участнику олимпиады, выполнившему все задания на данном уровне сложности.
Содержание задания:
1. Для каждой детали, представленной в задании, необходимо выполнить 3D-модель.
2. Создать 3D сборку узла, данного в задании, по предложенной схеме.
3. Выполнить сборочный чертеж заданного узла. На сборочном чертеже нанести необходимые размеры. Нанести нумерацию позиций.
4. Выполнить спецификацию к полученному сборочному чертежу.
5. Создать анимацию всех возможных свободных движений деталей, входящих в сборочный узел.
Критерии оценивания работы:
1. Правильность, точность и полнота передачи формы детали в 3D модели в системе КОМПАС 3D;
2. Алгоритм построения 3D модели в системе КОМПАС 3D;
3. Оптимальность использования функциональных возможностей КОМПАС 3D;
4. Правильность оформления сборочного чертежа узла с учетом требований ЕСКД.
5. Правильность оформления спецификации к сборочному чертежу узла с учетом требований ЕСКД.
6. Время, затраченное на выполнение задания.
Максимальное количество баллов выставляется участнику олимпиады, выполнившему все задания на данном уровне сложности.
ОБРАЗЕЦ ЗАДАНИЯ
Прижим боковой
Прижим боковой предназначен для крепления заготовки к
уголку, который устанавливается на планшайбе. Прижим крепится
в специальном пазу планшайбы при помощи сухаря 1, гайки 3 и шайбы 2. Винт 4 вворачивается в отверстие М16 сухаря 1 н фиксируется на нужной высоте гайкой. В отверстие головки винта 4 вворачивается винт 7, к которому с одного конца при помощи штифта 6 крепится пята 5, для прижима заготовки. Головка винта 7 имеет отверстие, в которое вставляется рукоятка 8. С одной
стороны рукоятки надевают втулку 9, которая фиксируется расклепыванием выступающей части конца рукоятки.
1 – Сухарь; 2 – Шайба 24 ГОСТ 11371-78; 3 – Гайка М24 ГОСТ 5915-70;
4 – Винт; 5 – Пята; 6 – Шплинт; 7 – Винт; 8 – Рукоятка; 9 – Втулка
Рукоятка Сталь 35 ГОСТ 1050-74
Втулка
Бронза БрАМц 9-2 ГОСТ18175-78
Сухарь Сталь 45 ГОСТ 1050-74
Винт Сталь 45 ГОСТ 1050-74
Винт Сталь 45 ГОСТ 1050-74
Пята Сталь 50Г ГОСТ 4543-71
РЕЗУЛЬТАТ ВЫПОЛНЕНИЯ ЗАДАНИЯ
3D модель детали «Рукоятка»

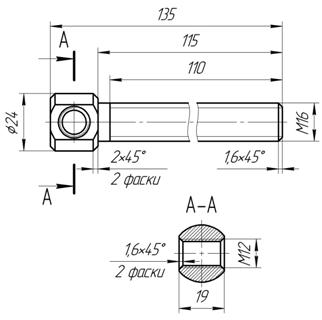

3D модель детали «Винт»
3D модель детали «Пята»
3D модель детали «Сухарь»
3D модель детали «Винт»
3D модель детали «Втулка»
3D сборка изделия «Прижим боковой»
Сборочный чертеж изделия «Прижим боковой»

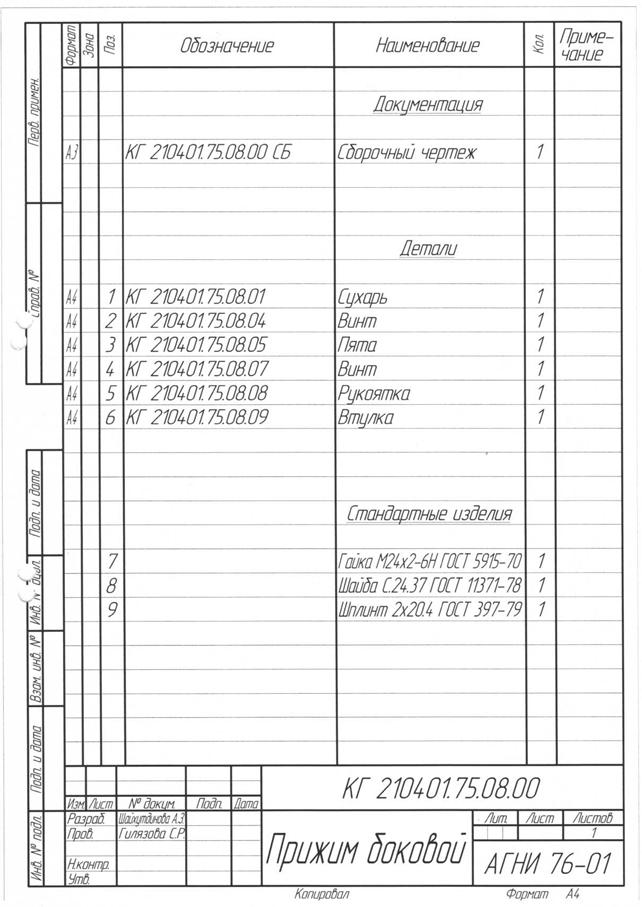

Спецификация к сборочному чертежу изделия «Прижим боковой»
