Пистолет самозарядный бесшумный ПБ (6П9).

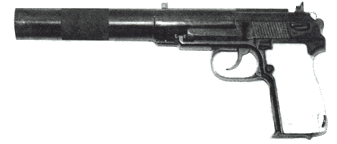

Пистолет ПБ с глушителем
Эффективность использования стрелкового оружия при выполнении некоторых боевых задач во многом зависит от внезапности проведения операции и максимальной маскировки стреляющего. Это вызвало необходимость создания бесшумного и беспламенного оружия. Его проектирование требовало предварительной разработки основных принципов глушения звука выстрела и разработки теоретической и практической базы для исследования наиболее рациональных параметров камерного глушителя, расширительной камеры, а также конструкции пистолета в целом. Эта задача, выполненная на базе пистолета ПМ, завершилась конструктором А. А. Дерягиным принятым в 1967 году на вооружение в качестве личного оружия для войск специального назначения 9-мм самозарядного пистолета ПБ (6П9). Изменения затронули ствол и кожух затвора.
ПБ имеет двухсекционный глушитель. Непосредственно на ствол пистолета надета расширительная камера с сетчатым металлическим рулоном, поглощающим температуру пороховых газов. Камера фиксируется на переднем отростке рамки, пороховые газы отводятся в нее через отверстия, выполненные по дну нарезов ствола. К передней части камеры сухарным соединением крепится съёмный узел глушителя — "насадок". Внутри корпуса насадка помещен сепаратор, включающий несколько шайб, установленных под разными углами наклона к оси канала ствола. Шайбы дробят газовый поток и завихряют его. Пуля свободно проходит в отверстия шайб. На корпусе насадка выполнена наметка под пальцы. Начальная скорость пули снижена до 290 м/с, т. е. ниже скорости звука. Кожух выполнен в виде конструкции, интегрированной с глушителем. Благодаря начальной дозвуковой скорости пули удалось сделать глушитель простой конструкции. Пороховые газы, следующие за пулей, попадают в расширительную камеру, где завихряются на противопотоки. После вылета пули газы медленно истекают из отверстия в передней части глушителя.. Глушение звука достаточно эффективно - при выстреле слышен только металлический лязг кожуха затвора. Однако назвать полностью бесшумным этот пистолет никак нельзя - при стрельбе ночью на открытой местности звук соударяющихся металлических частей превосходно слышен на расстоянии 50 м.
Затвор значительно укорочен. Возвратная пружина размещена в рукоятке и взаимодействует с затвором через качающийся рычаг — сродни схеме пистолета "Парабеллум". Стопор затвора управляется кнопкой. Пистолет имеет сравнительно высокие мушку и постоянный прицел.
ПБ поступил на вооружение рот специального назначения армейских разведывательных батальонов, групп специального назначения КГБ "Альфа" и "Вымпел", состоит на вооружении спецподразделений ФСБ и ВВ МВД. Из аналогов можно назвать его ровесника — китайский пистолет специального назначения Тип 67. Однако в отличии от него ПБ может применяться как в "полном", так и в "укороченном" варианте. К тому же съемный насадок позволяет переносить пистолет в компактной поясной кобуре. Кобура выполнена из кожзаменителя, снабжена застегиваемым на шпенек клапаном и отделением для насадка.
Разборка:
1. Вынуть магазин, отведя назад его защелку. Проверить нет ли патрона в патроннике.
2. Отсоединить насадок: отжав защелку камеры вниз, повернуть насадок вокруг его оси против часовой стрелки и сместить вперед.
3. Отделить рычаг возвратного механизма: отвести затвор назад на 10-15 мм, отделить рычаг от рамки.
4. Отделить расширительную камеру: оттянуть спусковую скобу до отказа вниз и, перекосив вправо, упереть в рамку; повернуть камеру на стволе против часовой стрелки и снять со ствола вперед.
5. Отделить затвор от рамки: отвести затвор в крайнее заднее положение и, приподняв его заднюю часть, сдвинуть вперед и снять с рамки.
6. Извлечь возвратную пружину.
7. Уперев насадок задней частью в опору, утопить острым концом протирки защелку сепаратора; надавив вниз на корпус, извлечь сепаратор.
Сборку производить в обратном порядке.
ТАКТИКО - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Калибр, мм | 9 |
Применяемый патрон | 9х18 ПМ |
Начальная скорость пули, м/с | 290 |
Принцип работы | отдача свободного затвора, самозарядный |
Дульная энергия пули, Дж. | 252 |
Масса снаряженного оружия, кг. | 1, 02 |
Масса неснаряженного оружия, кг. | 0,97 |
Длина, мм: | |
- без насадки | 170 |
- с насадкой | 310 |
Высота, мм | 134 |
Ширина, мм | 32 |
Ёмкость магазина, патронов | 8 |
Боевая скорострельность, в/м | 30 |
Прицельная дальность стрельбы, м | 50 |
бесшумный пистолет ПБ / 6П9 (СССР / Россия)

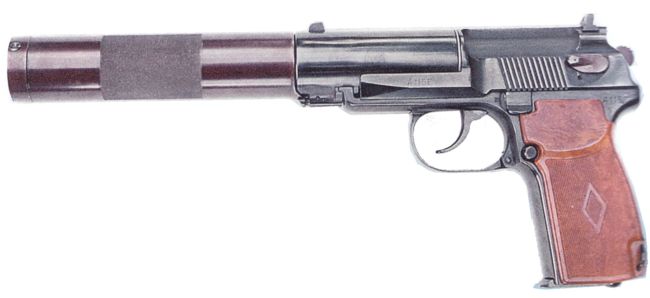

бесшумный пистолет ПБ / 6П9 в боеготовом положении

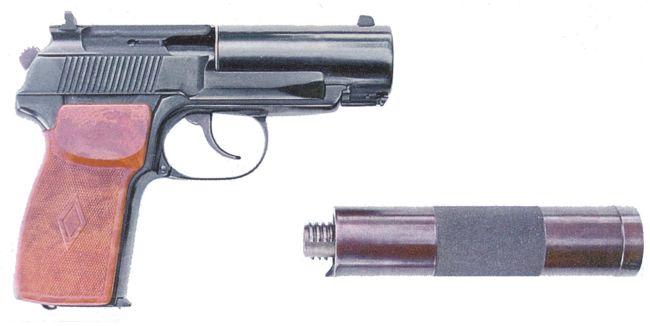

бесшумный пистолет ПБ / 6П9 с насадком глушителя, отделенным от оружия для переноски и/или хранения
УСМ: двойного действия
Калибр: 9ч18 ПМ
Вес без патронов: 970 г в сборе с насадком глушителя
Длина: 310 мм в сборе, 170 мм со снятым насадком
Длина ствола: 105 мм
Емкость магазина: 8 патронов
Пистолет бесшумный ПБ (индекс 6П9) был разработан на базе пистолета Макарова ПМ для вооружения армейских разведывательных групп а также персонала КГБ СССР, принят на вооружение в 1967 году. Пистолет использует интегральный глушитель, причем в отличие от большинства аналогичных систем глушитель звука выстрела сделан разборным из двух частей. Это решение позволяет носить и хранить пистолет со снятой передней частью глушителя (насадкой), а перед применением быстро устанавливать насадок на оружие. При этом пистолет сохраняет возможность безопасного для стрелка ведения огня при снятом насадке, что немаловажно в критических ситуациях. Естественно. что при снятом насадке звук выстрела близок по громкости к звуку выстрела обычного пистолета ПМ. Впрочем, и с установленным насадком пистолет не становится полностью беззвучным, однако снижение громкости выстрела все же достаточно существенно. Снятый насадок переносится в специальном отделении кобуры, разработанной для пистолета ПБ.
Пистолет ПБ полностью унаследовал от пистолета ПМ конструкцию ударно-спускового механизма с самовзводом и расположенным слева на затворе предохранителем, при включении автоматически снимающим курок с боевого взвода. В силу того, что передняя часть ствола закрыта глушителем, затвор имеет небольшую длину, не позволяющую разместить внутри него возвратную пружину. Поэтому возвратная пружина размещена в рукоятке, под ее правой щечкой, и воздействует на затвор через длинный качающийся рычаг. Прицельные приспособления фиксированные, нерегулируемые. Пистолет использует штатные магазины от ПМ на 8 патронов.
