│ │ │модуль Юнга │ д │
│ │ │Е, МПа │ │
│ │ │ д │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Органические грунты │Коэффициент │Скорость SH - │е = (297,12/V ) - 1,27 │
│(торфы) (по │пористости е │волны V, │ SH │
│ А. и │ │ SH │ │
│Тер- А.) │ │м/с │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Органические грунты │Полная влаго - │Скорость SH - │W = (187,28/V ) - 0,52 │
│(торфы) (по │емкость │волны V, │ sat SH │
│ А. и │W, кГ/кТ │ SH │ │
│Тер- А.) │ sat │м/с │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Органические грунты │Весовая │Скорость SH - │W = (174,06/V ) - 0,50 │
│(торфы) (по │влажность W, │волны V, │ SH │
│ А. и │кГ/кТ │ SN │ │
│Тер- А.) │ │м/с │ │
└─────────────────────┴───────────────┴───────────────┴─────────────────────────────┘

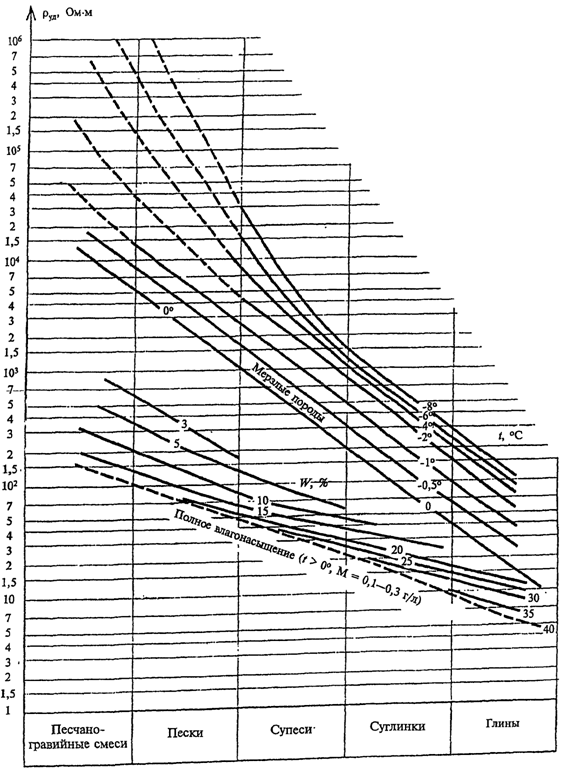

Приложение Ж
(справочное)

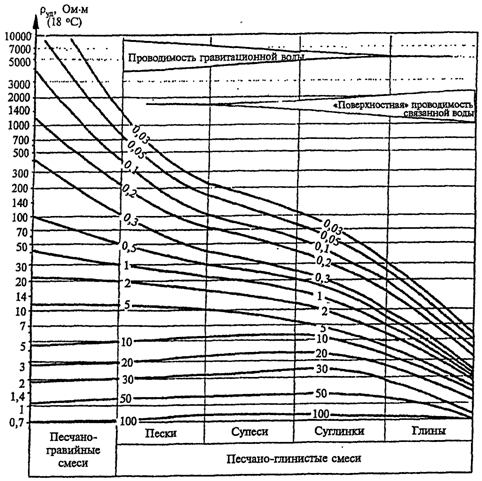

ЗАВИСИМОСТЬ УДЕЛЬНЫХ ЭЛЕКТРИЧЕСКИХ СОПРОТИВЛЕНИЙ (УЭС)
ОТ СОСТАВА ГРУНТА

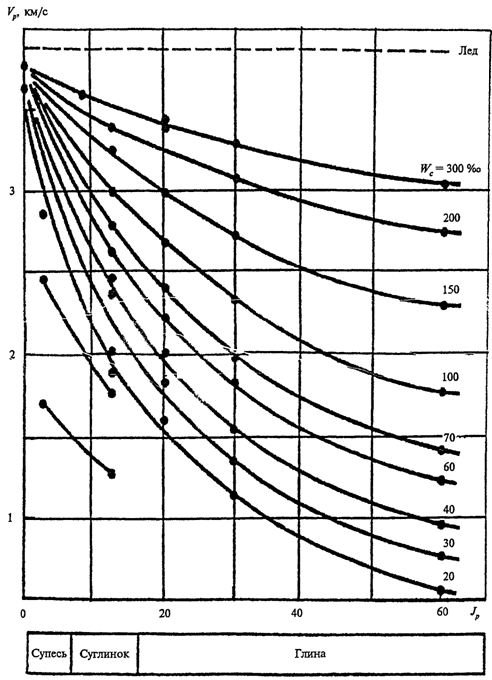

Приложение И
(справочное)
ЗАВИСИМОСТЬ СКОРОСТИ ПРОДОЛЬНЫХ ВОЛН (
)
ОТ ЛИТОЛОГИЧЕСКОГО СОСТАВА
И ВЛАЖНОСТИ ДЛЯ МЕРЗЛЫХ ГРУНТОВ ПРИ t = -1 °С
Приложение К
(справочное)

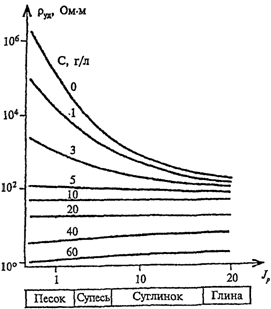

ОПРЕДЕЛЕНИЕ МИНЕРАЛИЗАЦИИ ПОДЗЕМНЫХ ВОД (а) И ЗАСОЛЕННОСТИ
МЕРЗЛЫХ (б) И ТАЛЫХ (в) ДИСПЕРСНЫХ ГРУНТОВ
ПО ДАННЫМ ЭЛЕКТРОМЕТРИИ
Рисунок
а)
б)
в)
1 - гравий, галечник; 2 - песок; 3 - легкий суглинок;
4 - тяжелый суглинок
Приложение Л
(справочное)

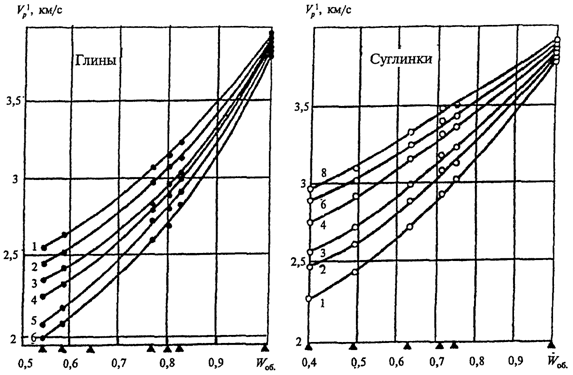

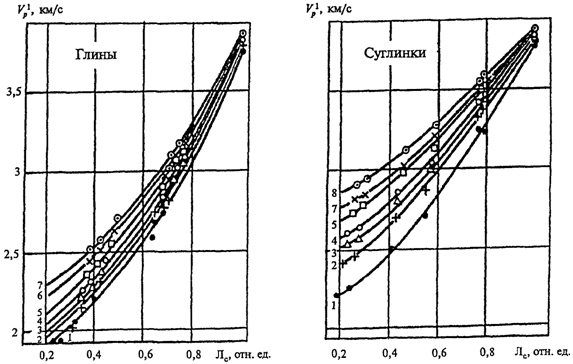

ЗАВИСИМОСТЬ СКОРОСТИ ПРОДОЛЬНЫХ ВОЛН
ОТ ОБЪЕМНОЙ ВЛАЖНОСТИ (а) И ЛЬДИСТОСТИ (б)
МЕРЗЛЫХ СУГЛИНИСТО-ГЛИНИСТЫХ ГРУНТОВ
при различной температуре, °С: 1 - -0,5; 2 - -1; 3 - -2;
4 - -3; 5 - -5; 6 - -6; 7 - -7; 8 - -10
а)
б)
Приложение М
(справочное)

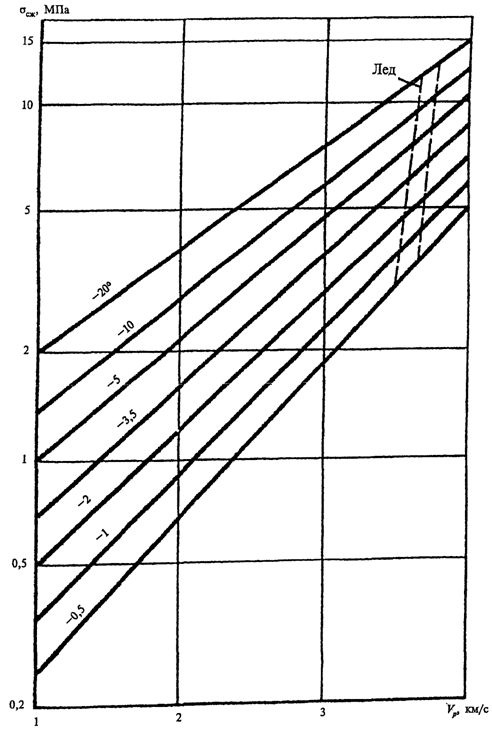

ОЦЕНКА ПРОЧНОСТИ ПРИ ОДНООСНОМ СЖАТИИ (
) МЕРЗЛЫХ ГРУНТОВ
ПО ЗНАЧЕНИЯМ СКОРОСТЕЙ ПРОДОЛЬНЫХ ВОЛН
Приложение Н
(справочное)

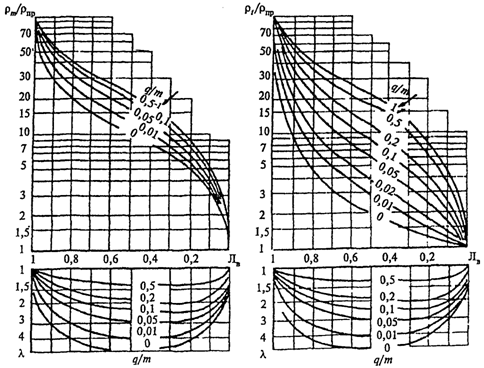

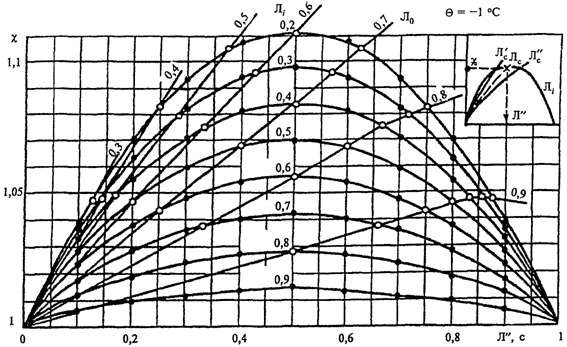

НОМОГРАММЫ ДЛЯ ОЦЕНКИ КРИОГЕННОГО СТРОЕНИЯ
МЕРЗЛЫХ СУГЛИНКОВ ПРИ t = -1 °С
ПО ДАННЫМ УЛЬТРАЗВУКОВЫХ (а) И ЭЛЕКТРИЧЕСКИХ (б) ИЗМЕРЕНИЙ
а)
- коэффициент анизотропии;
- суммарная льдистость;
- слоистый лед;
(
- лед цемент;
- равномерно распределенный лед)
б)
- среднеквадратическое УЭС;
- продольное УЭС;
- УЭС минеральных прослоев; q/m - степень слоистости
(от равномерно сетчатой - 1 до слоистой - 0)
Приложение П
(справочное)
ГЛУБИННОСТЬ ЭЛЕКТРОРАЗВЕДКИ МЕТОДОМ СОПРОТИВЛЕНИЙ
ДЛЯ СИММЕТРИЧНЫХ (AMNB), ТРЕХЭЛЕКТРОДНЫХ (AMNC
)
И ДИПОЛЬНЫХ (ABMN) УСТАНОВОК ПРИ КОНТРАСТНОСТИ
РАЗРЕЗОВ
> 10
- отношение УЭС грунтов на контакте; О и
- центры приемного и питающего диполей
┌────────────────────────────────────┬────────────┬──────────────┐
│ Вид геоэлектрического массива │ 2h/AB │2h/О О'; h/AO │
├────────────────────────────────────┼────────────┼──────────────┤
│Контакт │0,6 │0,55 │
│Вертикальный непроводящий пласт: │ │ │
│ большой мощности │0,55 │0,5 │
│ средней мощности │0,45 │0,4 │
│ малой мощности │0,25 - 0,3 │0,2 │
│Наклонный непроводящий пласт малой │0,3 - 0,4 │0,25 - 0,35 │
│мощности │ │ │
│Горизонтальный непроводящий цилиндр │0,2 │0,15 │
│(D > MN) │ │ │
│Непроводящий шар (D > MN) │0,15 │0,1 │
│Проводящий пласт малой мощности │0,6 │0,6 │
└────────────────────────────────────┴────────────┴──────────────┘

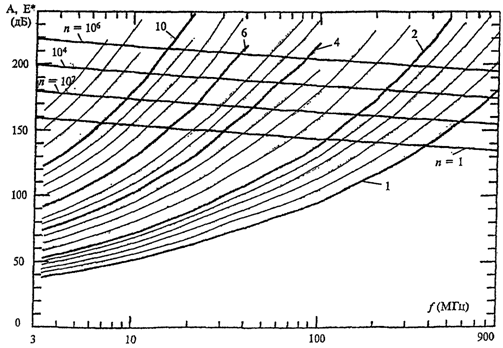

Приложение Р
(справочное)

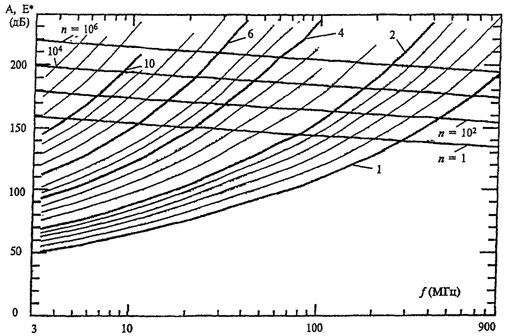

ЗАВИСИМОСТЬ ГЛУБИНЫ РАДИОЛОКАЦИОННОГО ЗОНДИРОВАНИЯ
ЛОКАЛЬНЫХ (а) И ЛИНЕЙНЫХ (б) ОБЪЕКТОВ В ГЛИНАХ
С НИЗКОЙ ВЛАЖНОСТЬЮ ОТ ЭНЕРГЕТИЧЕСКОГО ПОТЕНЦИАЛА Е* РАДАРА
а)
б)
|
