Инструкция по сборке напольных шкафов серии EcoMax

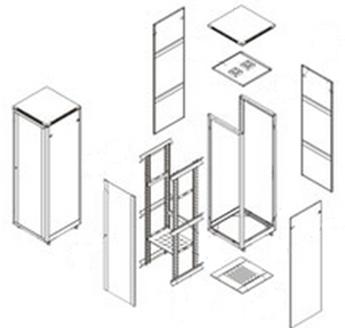

В комплектацию шкафа входят следующие детали:
№ | Наименование | Количество |
1 | Передняя рама | 1 |
2 | Передняя дверь | 1 |
3 | Задняя рама | 1 |
4 | Задняя панель | 1 |
5 | Боковые панели | 2 |
6 | Крыша | 1 |
7 | Панель пола с кабельными вводами | 1 |
8 | Боковые панели пола | 2 |
9 | 19” монтажные профили | 4 |
10 | Продольная рейка | 4 |
11 | Продольная рейка с прорезью под замки боковых панелей | 2 |
12 | Боковые горизонтальные панели у основания шкафа | 2 |
13 | Треугольный поддон под крепления роликов и опор | 4 |
14 | Заглушка для кабельного ввода | 1 |
15 | Комплект опор | 4 |
16 | Набор креплений | 2 |
17 | Вентиляционный модуль (Опция) | 1 |
18 | Полка (Опция) | 1 |
Шаг 1. Крепление пола
Установить в вертикальное положение переднюю (1) и (3) заднюю раму. С помощью винтов прикрепить к ним панель пола с кабельными вводами(7) и боковые панели пола (8).
Шаг 2. Установка верхних продольных реек
В верхней части передней и задней рамы (1)(3) прикрепить продольные рейки с прорезьями под замки боковых панелей (11) с помощью винтов с гайками ( шляпка винта должна быть снаружи)
Шаг 3.Установка нижних продольных реек
В нижней части передней и задней рамы (1)(3) прикрепить продольные рейки (10) с помощью винтов с гайками (шляпка винта должна быть снаружи)
Шаг 4.Установка боковых горизонтальных панелей
В нижней части передней и задней рамы (1)(3) прикрепить боковые горизонтальные панели у основания шкафа(12) с помощью винтов
Шаг 5. Установка усилителей основания
В дно шкафа прикрепить с помощью винтов треугольные поддоны под крепление роликов и регулируемых опор (13)
Шаг 6. Установка регулируемых опор
Прикрутить опоры(15) в отверстия расположенные в треугольных поддонах под крепление роликов и опор (13)
Шаг 7. Установка крыши

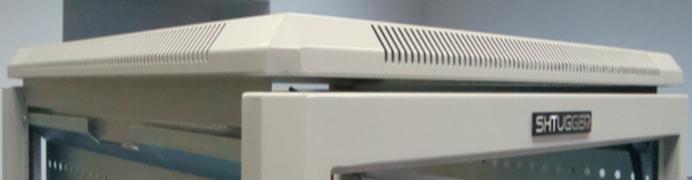

Надеть крышу (6) на переднюю и заднюю раму (1)(3) и закрепить её с помощью винтов
Шаг 8. Установка центральных продольных реек
Для правильной установки центральных продольных реек (10) необходимо подвесить 19” монтажный профиль (9) к верхней направляющей для профиля и посмотреть по отверстиям на какой уровень по высоте установить центральные продольные рейки. Выбрав нужную высоту, необходимо закрепить продольные рейки с помощью винтов с гайками ( шапка винта должна быть снаружи)
Шаг 9. Установка 19” монтажных профилей
С помощью винта и гайки закрепить 19” монтажные профили (9) на направляющие (10)
Шаг 10. Установка дверей
В основание передней рамы установить штырь для крепления двери, закрепить верх двери регулировочной втулкой
Шаг 11. Установка боковых панелей Вставить низ боковых панелей (5) в пазы расположенные на боковых панелях у основания шкафа и закрепить замками и защелками боковых панелей. Аналогичным образом установить заднюю панель (4)
