Алгоритм расчета на жесткость балок при изгибе.
1. Построить эпюру изгибающего момента
.
2. Определить перемещения граничных незакрепленных сечений балки методом Мора.
3. Изобразить приближенный вид изогнутой оси балки и определить максимальный прогиб
.
4. Записать условие жесткости:
и сделать вывод о его выполнении.
5.2.
Пример решения задачи
Задача
Двухопорная балка двутаврового сечения нагружена системой поперечных сил и изгибающих моментов.
Провести проверку жесткости балки, если размер её поперечного сечения – двутавр №27а,
,
(где L – расстояние между опорами).
Решение

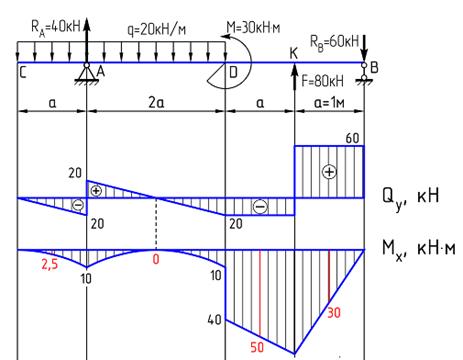

1. Построим эпюры поперечной силы
и изгибающего момента .
2. Определим перемещения незакрепленных сечений балки: С, D, К методом Мора.

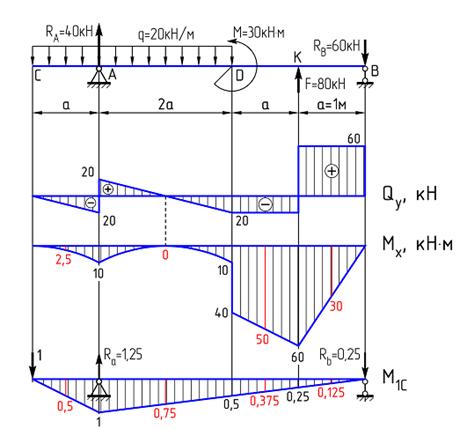

Для определения прогиба сечения С разгрузим балку от внешних нагрузок и приложим к этому сечению единичную безразмерную сосредоточенную силу в направлении перемещения (вертикально). Построим от её действия единичную эпюру изгибающих моментов
, определив предварительно из уравнений равновесия реакции в опорах:
,
.
«Перемножим» грузовую эпюру моментов на единичную , используя формулу Симпсона (2). Количество участков перемножения k=4: СА, AD, DK и KB. Методом сечений найдем значения грузового и единичного моментов посередине длины каждого участка.
Тогда:
,
где модуль Юнга
, момент инерции для двутавра №27а определяем по сортаменту:
. Значение перемещения
получили положительное, следовательно, приложенная в точке С единичная сила показывает истинное направление перемещения. Таким образом, при изгибе балки сечение С смещается вниз на 2,8мм.

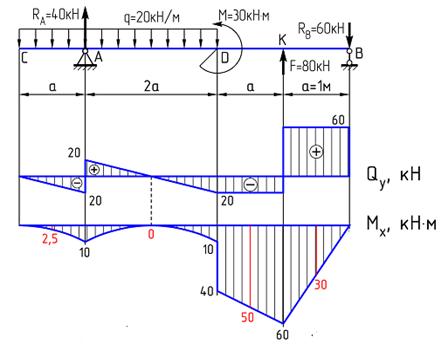

Аналогично определим прогиб балки в сечении D. Вновь разгрузим балку от внешних нагрузок и приложим к сечению D единичную силу. Построим единичную эпюру
и найдем перемещение
по формуле Симпсона. При этом количество участков перемножения k=3: AD, DK, KB.
Знаки «–» в квадратных скобках означают, что на всех участках перемножения грузовая и единичная эпюры расположены с разных сторон от осевой линии, т. е. перемножаемые в формуле Симпсона моменты имеют противоположные знаки. Полученное отрицательное значение перемещения говорит о том, что сечение D смещается в сторону, противоположную направлению приложенной единичной силы. Таким образом, сечение D смещается вертикально вверх на 4,5мм.
Определим прогиб сечения К. Разгрузим балку от внешних нагрузок и приложим к сечению К единичную силу. Построим единичную эпюру
и найдем перемещение
по формуле Симпсона. При этом количество участков перемножения k=3: AD, DK, KB.
Таким образом, сечение К балки смещается вверх на 4,4мм.
3. Изобразим приближенный вид изогнутой оси балки и определим максимальный прогиб .
Изобразим сначала прямолинейную ось балки, какой она была до приложения нагрузки. Отметим в граничных сечениях найденные значения перемещений, учитывая, что закрепленные сечения А и В сместиться не могут:
(вниз),
,
(вверх),
(вверх),
. Соединим полученные точки плавной кривой выпуклостью вверх, т. к. эпюра изгибающих моментов , построенная на сжатых волокнах, полностью лежит ниже осевой линии.
По виду изогнутой оси балки определяем, что максимальный прогиб получился в сечении D:
.
4. Проверим выполнение условия жесткости. Найдем численное значение допускаемого перемещения:
. Тогда:
>
,
следовательно, условие жесткости не выполняется.
Задача решена.
5.3.
Потренируемся?
· Пройти тестовый тренинг (Приложение 2, тесты к теме 5, стр.88)
· Решить пункт 5 задачи 2.2 из контрольной работы №2 (Приложение 4, стр.115)
Тема 6. Расчет на прочность и жесткость при кручении вала круглого поперечного сечения
Цель занятия:
Научиться рассчитывать на прочность и жесткость стержневые конструкции круглого поперечного сечения, работающие в условиях кручения.
Необходимые знания для достижения цели:
1. Условие прочности по допускаемому напряжению при кручении.
2. Алгоритм расчета на прочность.
3. Алгоритм построения эпюры углов закручивания поперечных сечений конструкции.
4. Условие жесткости при кручении по абсолютному углу закручивания.
5. Алгоритм расчета на жесткость.
6.1. Теоретический материал
Что такое условие прочности по допускаемому напряжению?
В условиях кручения в поперечных сечениях стержневой конструкции возникают касательные напряжения под действием внутреннего крутящего момента, которые в опасных точках сечения вычисляются по следующей формуле:
, где Мz – величина внутреннего крутящего момента в данном сечении, Wρ – полярный момент сопротивления – геометрическая характеристика поперечного сечения. Для круглого сечения c диаметром d полярный момент сопротивления
. Условием прочности по допускаемому напряжению при кручении считается выполнение следующего неравенства:
|
