ОСНОВЫ РИСОВАНИЯ КОСТЮМА
Методические указания к контрольным работам для студентов направления 262200.62 «Конструирование изделий легкой промышленности» профиль «Конструирование швейных Пятый семестр Составители: М. М. Кузнецова Д. Я. Тарасова
| |
Санкт-Петербург
2013
Утверждено
на заседании кафедры КиТШИ
от 01.01.2001, протокол № 2
Рецензент
В.
Методические указания разработаны на основании федерального Государственного стандарта высшего профессионального образования по направлению подготовки бакалавров 262200.62 «Конструирование изделий легкой промышленности» профиль «Конструирование швейных изделий», 262000.62 «Технология изделий легкой промышленности» профиль «Технология швейных изделий»
Оригинал-макет подготовлен составителями и издан в авторской редакции
Подписано в печать 28.03.2013 г. Формат 60×84 1/16
Печать трафаретная. Усл. печ. л. 1,9 Тираж 100 экз. Заказ ……
Отпечатано в типографии ФГБОУВПО «СПГУТД»:
191028, Санкт-Петербург, ул. Моховая, 26
Контрольная работа по дисциплине оформляется и отправляется до начала сессии строго в установленные сроки. На титульном листе необходимо указать кафедру «Конструирования и технологии швейных изделий», дисциплину «Основы рисования костюма», семестр – 5, номер группы, шифр, фамилию, имя, отчество студента.
Название работы: Контрольная работа по изображению шаблона фигуры; формы, силуэта и пропорций костюма; моделей одежды из различных текстильных материалов; основных конструктивно-технологических узлов швейного изделия.
Контрольная работа включает выполнение рисунков в соответствии с указанными ниже
требованиями и на основе представленных алгоритмов с соблюдением всех описанных этапов рисования. Вариант изображения выбирается студентом в соответствии с последней цифрой зачетной книжки.
Задание №1 – Создание шаблонов фигур
Цель задания – подготовить рабочие шаблоны фигур в различных позах для выполнения
заданий по изображению костюма на фигуре человека.
Требования к рисунку: формат А4, материал – карандаш, высота фигуры – 25 см.
Шаблоны в техническом рисунке представляют собой контурно-схематичное изображение
фигуры человека с обозначением основных опорных линий или сечений фигуры. Используются шаблоны как «подложки» при выполнении рисунка костюма.
Рис. 1 – Примеры шаблонов
В рамках задания необходимо разработать четыре шаблона (2 женских и 2 мужских), каждый
с изображением фигуры спереди и сзади (спинка в зеркальном отражении) на основании
предложенных поз (следует выбрать 4 позы из приведенных ниже).
ВАРИАНТЫ ПОЗ ДЛЯ РАЗРАБОТКИ ШАБЛОНОВ:

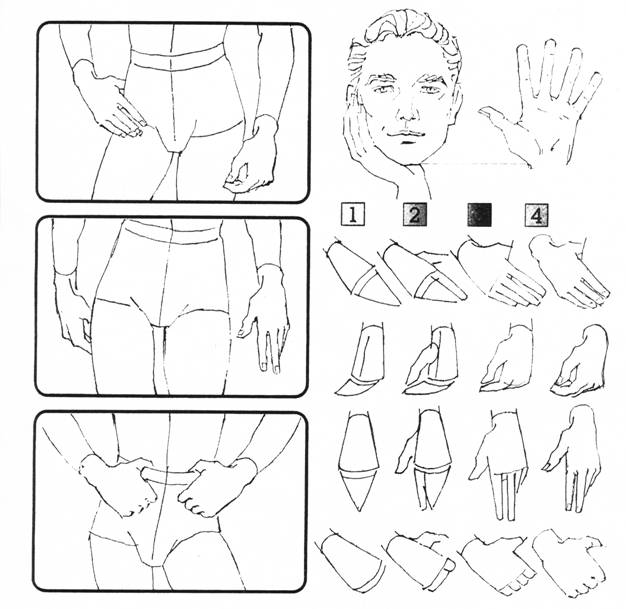

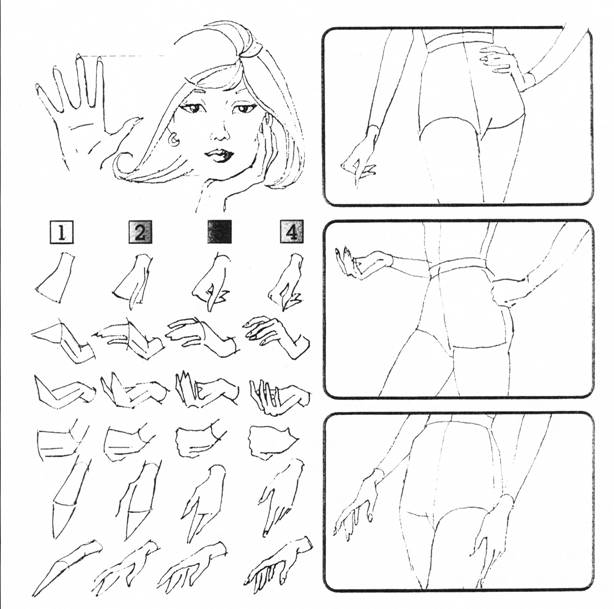

Задание № 2 – Прорисовка рук
Цель задания – выработка и закрепление навыка по изображению рук при изображении
фигуры человека.
Требования к рисунку: формат А4, материал – карандаш.
Выполнить копии поэтапного изображения рук.
Задание 3 – Изображение модели одежды
Цель задания – формирование и закрепление навыков изображения костюма на фигуре и плоско с применением масштабирования изображений.
Требования к заданию: формат рисунков – А4, материал – карандаш. Размер изображения на фигуре – не менее 25 см.
1. Подобрать фотографию модели (в печатной продукции или распечатать из Интернета) в соответствии с вариантом задания по последней цифре зачетной книжки. Наклеить на лист формата А4 – лист №1.
Номер зач. книжки | Вариант модели |
1 | Женский жакет с воротником пиджачного типа и центральной бортовой застежкой |
2 | Женский жакет с воротником пиджачного типа и смещенной бортовой застежкой |
3 | Женское пальто с воротником типа «шаль» и центральной бортовой застежкой |
4 | Женское пальто с рукавом «реглан» и воротником пиджачного типа |
5 | Женское пальто с цельнокроеным рукавом |
6 | Мужской пиджак с центральной бортовой застежкой на три пуговицы |
7 | Мужской пиджак с центральной бортовой застежкой на две пуговицы |
8 | Мужской пиджак со смещенной бортовой застежкой на три пуговицы |
9 | Мужской пиджак со смещенной бортовой застежкой на две пуговицы |
0 | Мужской смокинг |
2. Выполнить на листе №2 изображение модели на шаблоне фигуры (из задания №1).
В женских моделях по необходимости добавить прямые юбки, в мужских – классические брюки.
3. Выполнить на листе №3 изображение спинки на шаблоне фигуры (из задания №1) в масштабе 1:1.
4. Выполнить на том же листе №3 изображение спинки модели (только плечевое изделие) плоско без фигуры, в масштабе 1:1,5, с сохранением пропорций и особенностей модели, отраженных на рисунке переда.
Рис. 2 – Пример изображения модели на фигуре и плоско с сохранением пропорций

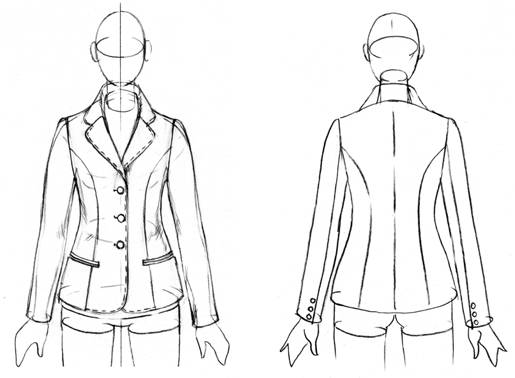

Рис. 3 – Пример изображения переда и спинки на фигуре
Задание 4 – Рисование модели по описанию
Цель задания – тренировка навыков понимания и переноса профессиональной информации из одного формата в другой.
Требования к заданию: формат рисунков – А4, материал – карандаш. Размер изображения на фигуре – не менее 25 см.
Выбрать в таблице описание модели в соответствии с номером зачетной книжки(последняя цифра) и выполнить изображение модели:
1) на шаблоне фигуры (из задания №1);
2) плоско схематично – перед и спинка (высота изображения – не менее12 см);
3) плоско с передачей материальности (высота изображения – не менее12 см).
Номер зач. кн. | Описание модели |
1 | Женское демисезонное пальто из кожи прилегающего силуэта длиной выше линии колена на 10 см, с вертикальными рельефами на переде и спинке. Размер 170-92-96. Центральная бортовая застежка (высокая) на пять прорезных обметных петель и пуговиц. Карманы прорезные наклонные от линии рельефа к боковому шву, с двумя обтачками и клапаном. Спинка с центральным швом. Рукав «полуреглан» длиной до запястья с патой, застегнутой на пуговицу (ширина – 3,5 см). Воротник стояче-отложной. По рельефам переда и спинки, по краю отлета воротника, по периметру клапанов и пат проложены отделочные строчки на расстоянии 0,7 см от шва. |
2 | Женское демисезонное пальто из шерстяного велюра трапециевидного силуэта длиной до линии колена, с фигурными рельефами из линии проймы на переде и спинке. Размер 170-92-96. Смещенная бортовая застежка с одной навесной петлей и пуговицей на уровне линии талии. Карманы вертикальные с двумя обтачками. Спинка с центральным швом. Рукав цельнокроеный среднего объема с элементом втачной проймы. Низ рукава Воротник типа «шаль». По линии воротника и борта вставлен кант шириной 1 см контрастного цвета. |
3 | Классический мужской пиджак из смеси шерсти со льном прилегающего силуэта длиной ниже линии бедер с центральной бортовой застежкой от уровня линии талии на две прорезные петли и пуговицы. Рост 176 см, размер 48. Перед с вытачкой и бочком. Воротник «щучий хвост» с высоким уровнем раскепа и выступающими за угол воротника треугольными лацканами. На левой полочке нагрудный карман с листочкой и прорезной карман с двумя обтачками и клапаном. На правой полочке два прорезных кармана с двумя обтачками и клапанами. Края борта скруглены. Линия плеча – покатая, плечо не расширено, пройма немного отведена в верхней части, втачной рукав с невыраженной головкой оката. Спинка с центральным швом и двумя шлицами. |
4 | Классический мужской пиджак из тонкой шерсти прилегающего силуэта длиной ниже линии бедер с центральной бортовой застежкой от уровня линии талии на две прорезные петли и пуговицы. Рост 176 см, размер 48. Перед с вытачкой и бочком. Воротник классический с высоким уровнем раскепа и неширокими лацканами. На левой полочке наклонный нагрудный карман с листочкой и прорезной карман Края борта немного срезаны от центра. Плечо расширено, пройма значительно отведена в верхней части, втачной рукав с выраженной головкой оката. Спинка с центральным швом и шлицей. |
5 | Классический мужской двубортный пиджак из смеси шерсти со льном прилегающего силуэта длиной ниже линии бедер с шестью пуговицами в двух рядах и со смещенной бортовой застежкой от уровня линии талии на две прорезные петли и пуговицы. Рост 176 см, размер 48. Перед с вытачкой и бочком. Воротник типа «щучий хвост» с высоким уровнем раскепа и широкими лацканами, выходящими за пределы воротника. На левой полочке наклонный нагрудный карман с наклонной листочкой и прорезной карман с двумя обтачками и клапаном. На правой полочке два прорезных кармана с двумя обтачками и клапанами. Плечо расширено, пройма наклонная, втач. рукав с небольшой головкой оката. Спинка с центральным швом и двумя шлицами. |
6 | Женский жакет из плотного гладкого хлопкового полотна приталенного силуэта длиной до линии бедер. Размер 170-92-96. На полочках проведены фигурные рельефы из линии проймы. Воротник пиджачного типа классических пропорций. Края воротника и края лацканов закруглены. Центральная бортовая застежка на две крупные пуговицы и прорезные петли. Ширина борта – 3 см. Спинка со средним швом и рельефами, выходящими из проймы. Рукав втачной короткий без выраженной «головки» с использованием плечевой накладки типа «реглан». По низу – накладная отделочная манжета шириной 3 см. На уровне талии полочек по линиям рельефов и на уровне талии спинки по средней линии – крупные шлевки шириной 2 см и длиной – 6 см. В шлевки продет вытачной пояс с пряжкой. Ширина пояса – 5 см. На полочках ниже линии талии расположены накладные карманы с закругленными нижними краями. На карманах проложены двойные отделочные строчки шириной 0,7 см: горизонтальная - ниже верхнего края кармана на 3 см, от нее вниз - две вертикальные, симметричные относительно центра на расстоянии 3 см друг от друга. По рельефам полочек и по краям бортов, лацканов и отлетов воротника, по центральному шву спинки, по длинным краям шлевок, по периметру пояса, по верхнему и нижнему краям манжет, по внешним краям карманов (исключая верхний край) проложена отделочная строчка шириной 0,7 см. |
7 | Женское демисезонное пальто из шерстяного велюра х-образного силуэта длиной до линии колена, с фигурными рельефами из линии проймы на переде и спинке. Смещенная бортовая застежка с двумя рядами пуговиц, верхний борт фиксируется на пять прорезных обметных петель, нижний на две прорезные обметные петли. Карманы прорезные наклонные с листочкой (шириной 3 см). Спинка со средним швом. Втачной классический рукав длиной до запястья. Воротник пиджачного типа с лацканами среднего объема. |
8 | Женское платье «грушевидного» силуэта из тонкой шерстяной ткани, отрезное по линии бедер. Размер 170-88-92. На переде проведены вертикальные рельефы с небольшим приталиванием. Юбка-«баллон» среднего объема длиной до середины колена. Воротник-стойка. Рукав втачной одношовный длиной ¾. Вытачной пояс с пряжкой прикреплен при помощи шлевок, расположенных на линиях рельефов на уровне притачивания юбки. Ширина пояса 5 см. По линиям рельефов, по двум сторонам шлевок, по периметру пояса проложены отделочные строчки. Спинка: Застежка-планка на кнопки по центру спинки и воротника-стойки. Вертикальные рельефы заканчиваются шлевками на линии притачивания юбки. |
9 | Женское платье «грушевидного» силуэта из тонкой тафты, отрезное под грудью. Размер 170-88-92. На переде нагрудные вытачки переведены в линию соединения лифа с юбкой. Юбка, немного расклешенная, с рельефами и втачанными в них и в боковые швы на уровне 12 см ниже линии талии широкими клиньями. Длина платья до колена. Воротник-стойка. Рукав втачной короткий. Линия притачивания юбки перекрыта нешироким вытачным пояском, завязанным спереди. Спинка с застежкой-молнией в центральном шве. Талиевые вытачки в верхней части спинки переходят в линии рельефов юбки. В линии рельефов втачаны клинья. |
0 | Женское платье «грушевидного» силуэта из вискозной ткани, отрезное под грудью и по линии талии. Размер 170-88-92. Лиф с V-образным вырезом, нагрудные вытачки переведены в линию соединения лифа с поясом. Широкий втачной пояс подчеркивает приталивание от линии отреза под грудью до линии отреза на талии. Юбка-«баллон» из шести расклешенных клиньев. Длина платья до колена. Рукав втачной одношовный длинный. Спинка с застежкой-молнией в среднем шве. Талиевые вытачки в верхней части спинки визуально переходят в линии рельефов юбки. |
Рис. 4 – Пример изображения «плоско схематично»
и «плоско с передачей материальности»
Задание 5 – Разработка модельного ряда
Цель задания – выработка комплексного мышления при проектировании промышленных изделий.
Требования к заданию: формат рисунков – А4 горизонтально, материал – карандаш. Размер изображения не менее 17 см.
1. Выполнить копию модели (в соответствии с номером зачетной книжки) с увеличением до размера 15-17 см, проверить правильность и симметричность изображения основных узлов (застежка, воротник, карманы, рукава) и разработать шаблон данной ассортиментной единицы;
2. Разработать шаблон спинки в масштабе 1:1;
3. Придумать и нарисовать 5 вариантов модельно-конструкторского решения ассортиментной единицы на шаблонах (перед и спинка).
Рис. 5 – Пример разработки модельного ряда блуз,
нарисованных на одном шаблоне

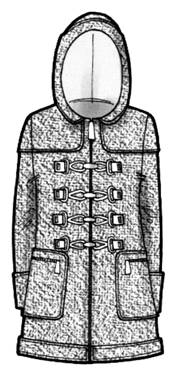

МОДЕЛИ ДЛЯ КОПИРОВАНИЯ
(порядок изображений соответствует номерам зачетных книжек от 1 до 0):
Учебная литература и другие информационные источники
а) основная учебная литература
Е. Спецрисунок и художественная графика : учеб. для студентов средних профессиональных учебных заведений [Текст] / С. Е. Беляева. - М. : 2006.
Эскиз и рисунок. Т. 1 [Текст] / Х. Эберле. - Пер. О. Резниченко. – Эдипресс-Конлига, 2009 год, 144 с., ил.
Эскиз и рисунок. Т. 2 [Текст] / Х. Эберле. - Пер. О. Резниченко. – Эдипресс-конлига, 2011. – 238 с., ил.
б) дополнительная литература и другие информационные источники
Изображение фигуры человека : пособие для художников, преподавателей и учащихся [Текст] / Г. Баммес. – М. : «Сварог и К», 1999.
Анатомия для художников [Текст] / М. Дюваль. – М. : " Шевчук", 2001. – 359 с., ил.
М. Рисунок и графика костюма [Текст] : учеб. для вузов / Ф. М. Пармон, Т. П. Кондратенко ; под ред. проф. Ф. М. Пармона. – М. : Легпромбытиздат, 1987. – 208 с. : ил.
М. Композиция костюма [Текст]: учеб. для вузов / Ф. М. Пармон. – М : Легпромбытиздат, 1997. – 318 с., ил.
Анатомия для художника. Совсем просто [Текст] / К. Харт. – Минск : "Попурри", 2002. – 142 с., ил.
ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ КОНТРОЛЬНОЙ РАБОТЫ:
1. Титульный лист заполняется в соответствии с общими требованиями.
2. Рисунки выполняются на формате А4 карандашом.
3. На предпоследнем листе работы необходимо воспроизвести задания в соответствии с вариантом (из таблиц).
4. На последнем листе представить список источников по рисованию, если они использовались при выполнении задания. Интернет-источники указываются полной ссылкой из командной строки браузера и датой обращения в скобках.
5. Страницы работы подшиваются в папку. Рисунки можно вложить в файловые папки.
Для получения зачета по дисциплине «Основы рисования костюма» необходимо сдать до начала сессии контрольную в полном объеме и выполнить зачетное задание (ответ на вопрос и изображение элементов костюма, упоминаемых в зачетном вопросе).
На занятие необходимо принести бумагу формата А4 (10 листов), карандаши KOH-I-NOOR, мягкость HB, 3B.
Перечень вопросов к зачету
по дисциплине
«Основы рисования костюма»
для студентов направлений 262200.62 и 262000.62 заочной формы обучения.
1. Законы пропорционирования при изображении фигуры человека. Модуль.
2. Пропорции детской фигуры по возрастам.
3. Различия в пропорциях мужской и женской фигур.
4. Правила изображения фигуры с опорой на одну ногу.
5. Правила изображения фигуры в трехчетвертном повороте.
6. Изображение материалов с различной пластикой: силуэт, характер линий.
7. Типы застежек в плечевой одежде и основные правила их изображения.
8. Изображение центральной бортовой застежки.
9. Изображение смещенной бортовой застежки с двумя рядами пуговиц.
10. Типы застежек в поясной одежде и правила их изображения.
11. Воротники – типология и правила изображения стояче-отложного воротника с цельнокроеной стойкой.
12. Воротники – типология и правила изображения стояче-отложного воротника с отрезной стойкой.
13. Воротники – типология и правила изображения воротника пиджачного типа.
14. Карманы – типология и правила изображения карманов в изделиях плечевой группы.
15. Карманы – типология и правила изображения карманов в изделиях поясной группы.
16. Виды отделок. Изображение сборок, кулисок, воланов, резинок, защипов.
17. Виды отделок. Изображение отделочных строчек, кантов, кружева, оборок, складок, плиссе и гофре.
18. Виды поясов. Правила изображения. Гульфик.
19. Составляющие технического рисунка.
20. Правила изображения спинки в техническом рисунке.
Критерии оценивания уровня знаний и навыков
студентов заочной формы обучения
по учебной дисциплине ОСНОВЫ РИСОВАНИЯ КОСТЮМА
Составила доц. Кафедры КиТШИ М.
Зачет
Для студентов заочной формы обучения по направлениям 262200.62 «Конструирование изделий легкой промышленности» профиль
«Конструирование швейных изделий», 262000.62 «Технология изделий легкой
промышленности» профиль «Технология швейных изделий»
Оценка | Критерии оценки |
Зачтено | Контрольная работа представлена в срок и принята без исправлений. Либо контрольная работа возвращена для исправлений, которые значительно улучшили уровень выполнения заданий. Все задания выполнены в соответствии с требованиями методических указаний, оформлены и представлены аккуратно, могут содержать незначительные недочеты. Во время аудиторного занятия студент продемонстрировал хорошие или минимальные навыки рисования, справился с зачетным заданием без существенных ошибок. Отмеченные недочеты устранил под руководством преподавателя, продемонстрировал понимание значения технического рисования для дальнейшей профессиональной деятельности. |
Не зачтено | Контрольная работа представлена позже срока, возвращена для исправлений, задания выполнены не в полном объеме, не соответствуют требованиям методических указаний, исправления не устранили имеющиеся ошибки. На занятии студент допускал принципиальные ошибки при выполнении зачетного задания, не мог исправить их. Студент не видит связи технического рисования с профессиональной деятельностью. Как правило, оценка "не удовлетворительно" ставится обучающимся, которые не могут продолжить обучение или приступить к профессиональной деятельности по окончании вуза без дополнительных занятий по соответствующей дисциплине. |
Студенты допускаются к зачету только при наличии зарегистрированной и проверенной контрольной работы!!!
