Кроме того, выполняются другие мероприятия;

б) выбирать систему измерительного прибора таким образом, чтобы прибор и проверяемое реле реагировали на одни и те же значения (действующее, среднее и др.). Детекторные и электронные измерительные приборы в цепях с несинусоидальными током или напряжением можно применять лишь для измерений, не требующих высокой точности, или для определения максимальных и минимальных значений;

в) подбирать пределы измерительных приборов таким образом, чтобы их показания составляли не менее двух третей шкалы прибора;

г) при измерении тока (мощности) через промежуточный трансформатор тока предел амперметра (ваттметра) желательно выбирать равным номинальному вторичному току трансформаторов тока.

Класс точности этого трансформатора тока должен быть по крайней мере на одну ступень выше класса точности амперметра (ваттметра). Коэффициент трансформации подбирается таким образом, чтобы значение измеряемого тока было как можно ближе к номинальному первичному току трансформатора тока. Значение сопротивления нагрузки должно быть в пределах 25-100% номинального значения трансформатора тока. При использовании трансформаторов тока температура окружающего воздуха должна быть в пределах 10-35°С;

д) следует применять приборы группы, соответствующей температуре окружающего воздуха. При значительных отклонениях температуры окружающего воздуха от нормальной следует выбирать приборы тех групп, которые имеют меньшую дополнительную погрешность по температуре. При этом результирующая погрешность в ряде случаев может оказаться меньшей, чем при применении приборов других групп с более высоким классом точности;

НЕ нашли? Не то? Что вы ищете?

е) следует правильно устанавливать прибор, по возможности не допуская отклонений от его нормального положения;

ж) во всех случаях, особенно при измерении малых значений токов и напряжений, следует включать амперметр и вольтметр так, чтобы собственное потребление прибора вносило минимальные ошибки в измерения. При измерениях напряжений в цепях маломощных источников (на выходах фильтров, в полупроводниковых схемах и др.) следует применять высокоомные вольтметры. Сопротивление вольтметров переменного тока должно быть не менее 1-2кОм/В, сопротивление вольтметров для измерения в цепях постоянного тока (полупроводниковые устройства РЗА, цепи приемопередатчиков ВЧ защит) должны быть не менее 10-20кОм/В. Сопротивление милли - и микро-амперметров для измерений токов на выходе фильтров, в дифференциальных схемах, в схемах сравнения и т. п. должно быть минимальным, около десятых долей Ома при шкалах 25-50мА;

з) для устранения влияния внешних полей следует скручивать вместе прямой и обратный провода, по которым протекают значительные токи,

и) при измерении одной и той же величины двумя приборами и определении ее по сумме показаний этих приборов следует большую долю измеряемой величины измерять прибором с более высоким классом точности;

к) при измерении электрической мощности целесообразнее производить измерение с по»-мощью ваттметров, а не по показаниям трех приборов того же класса точности: вольтметра, амперметра, фазометра (так как их погрешности при измерении складываются);

л) при применении электронных средств измерения (ламповых вольтметров, осциллографов, частотомеров и др.) следует учитывать наличие возможного заземления отдельных точек схемы (в токовых цепях и цепях напряжения, в блоках питания и др.). При неправильном подключении заземленного вывода измерительного прибора возможно возникновение КЗ (см. рис.30) или значительная ошибка в измерении из-за нарушения режимов работы проверяемой схемы (щунтирование резистора R3 или R2, R3 в схеме рис.30). Поэтому указанными приборами следует производить измерения только относительно заземленных точек схемы. При измерении напряжения в схеме по рис.30 ламповым вольтметром с незаземленным корпусом появится дополнительная ошибка в измерении из-за наличия емкостных связей между корпусом прибора и землей;

м) для стабилизации характеристик проверяемого устройства РЗА и измерительных приборов измерения следует производить после их предварительного прогрева током и напряжением;

н) для уменьшения погрешностей, носящих случайный характер, следует производить несколько измерений и определять среднее значение, отбросив единичные результаты, значительно отличающиеся от остальных (промахи). Для уменьшения влияния вариации прибора в отдельных случаях, требующих особо точных измерений, следует производить измерение при плавном увеличении, а затем при плавном снижении измеряемой величины;

о) при проверках устройств РЗА следует производить измерения с необходимой степенью точности. Необходимо заранее определить, какая точность измерения нужна согласно табл.3, и необходимые классы точности измерительных приборов путем расчета или согласно рекомендациям, приведенным в табл.8, для проверки устройств РЗА различных типов.

Таблица 8

Наименование

Класс точности

приборов

1. Дистанционное реле, реле мощности с регулированием уставки срабатывания

2. Токовые реле защит, согласовывающиеся друг с другом с запасом 1,1-1,2

3. Второстепенные измерения: напряжения срабатывания реле, характеристики намагничивания трансформаторов тока и т. п.

4. Измерение небалансов, настройка фильтров, проверка схем включения трансформаторов тока и напряжения, фазировка трансформаторов напряжения, проверка исправности цепей и т. п.

Не менее 0,5

Не ниже 0,5-1,0

До 1.5

До 4

До выпуска промышленностью модернизированных проверочных устройств, точность измерительных приборов которых полностью удовлетворяет предъявляемым требованиям, допускается применение серийно выпускаемых устройств.

Приложение 3 Рекомендуемое

НЕКОТОРЫЕ РЕКОМЕНДАЦИИ ПО ПОЛЬЗОВАНИЮ УСТРОЙСТВАМИ У5053, ЭУ5001

I. Устройство У5053

1.1. Комплектное устройство У5053 (рис. 31), состоящее из трех блоков (K5I3, K5I4, K5I5), предназначено для проверок электрических и временных характеристик отдельных реле и устройств РЗА. Предусмотрено также использование только двух блоков К51З, K5I4 (устройство У5052) для проверки простых устройств РЗА, использование отдельно блока K5I3 для регулирования тока и напряжения (переменного и выпрямленного) и измерения временных параметров и использование отдельно блока K5I4 для ступенчатого регулирования тока. Автономное использование блока K5I5 в режиме регулирования напряжения невозможно из-за того, что блок питания вспомогательными промежуточными реле управления находится в блоке K5I3. Поэтому отдельно блок K5I5 может быть использован только как источник симметричного трехфазного напряжения 110В с возможностью изменения фазы этого напряжения с помощью фазорегулятора. При работе с устройством У5052 должна быть установлена специальная заглушка в штеккерный разъем Х5 блока K5I3, а при работе только с блоком K5I4 заглушка устанавливается в штеккерный разъем Х3.

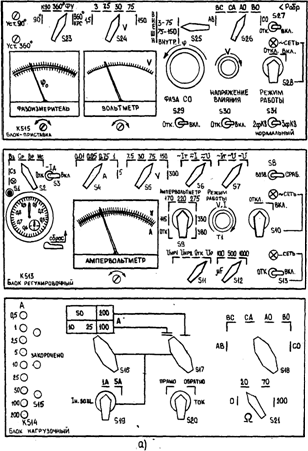

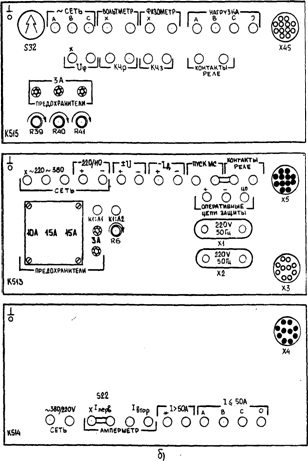

Рис.31. Комплектное устройство У5053 а - лицевая сторона; б - задняя сторона

1.2. Устройство У5053 обеспечивает получение на выходных выводах электрических величин в пределах, указанных в табл.9.

Таблица 9

Способ регулирования, род напряжения и тока	Режим нагрузки	Длительность	Подключе -
Напряжение, В	Ток, А	включе-ния, мин	ние нагрузки
I. Плавноступенчатое регулирование переменного однофазного тока и напряжения	380 380 380	3 5 10	30 1 0,5	блока К513
2. Плавноступенчатое регулирование постоянного (выпрямленного со сглаживанием) напряжения и тока	240 220 110 -	0,06 0,6 1,0 4,5	30 5 5 1	блока K5I3
3. Нерегулируемое постоянное выпрямленное напряжение со сглаживанием (как источник оперативного тока)	210 220	1,0 0,65	5	блока K5I3
4. Плавно регулируемый выпрямленный ток без сглаживания	-	4,5	5	“-ТД” блока K5I3
5. Плавно-ступенчатое регулирование переменного однофазного тока	112 54 30 12 250	35 67,5 150 240 10	0,5	I£50А" или I>50А" блока K5I4 *
	* - в зависимости от значения тока
6. Нерегулируемое трехфазное симметричное напряжение	110	До 2	60	"Нагрузка А, В. С, 0" блока K515
7. Регулируемое напряжение между отдельными фазами	0-110	До 2	60	См. п.6

1.3. С помощью устройства возможно проводить измерение электрических и временных параметров и имитацию различных режимов:

а) измерение времени срабатывания, возврата и длительности замкнутого состояния контактов реле проверяемого устройства встроенным секундомером и внешним миллисекундомером;

б) проверку однополярных выводов последовательной и параллельной обмоток реле постоянного тока;

в) регулировку и измерение угла сдвига фаз от 0° до 360° между"аварийным" напряжением и током (для проверок устройства РЗА с фаэозависимыми характеристиками), между двумя токами (для проверок дифференциальных защит с торможением [В данном случае изменение угла между двумя токами производится ступенями через 30° путем подключения соответствующей фазы напряжения питающей сети к блоку K5I4.]), между двумя напряжениями (для проверок реле контроля синхронизма, устройств блокировок при неисправностях в цепях напряжения);
