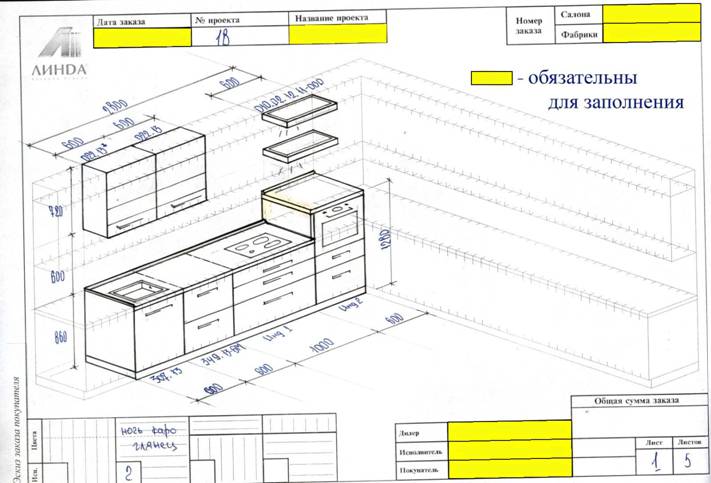

Лист 1: «Эскиз заказа покупателя»
Данный бланк предназначен для отображения общего вида гарнитура и особенностей взаимного расположения его частей, например: сопряжения и окончаний столешниц, расположения шкафов различных по цвету (материалу) фасада и т. д.
требования по заполнению листа №1
указать:
1. ширину над каждым шкафом;
2. высоту шкафов;
3. расстояние между нижними и верхними шкафами;
4. габаритные размеры кухонного гарнитура;
5. артикулы у каждого модуля;
6. стыки столешниц;
7. направление текстуры для каждого исполнения (в нижнем левом углу в таблице).

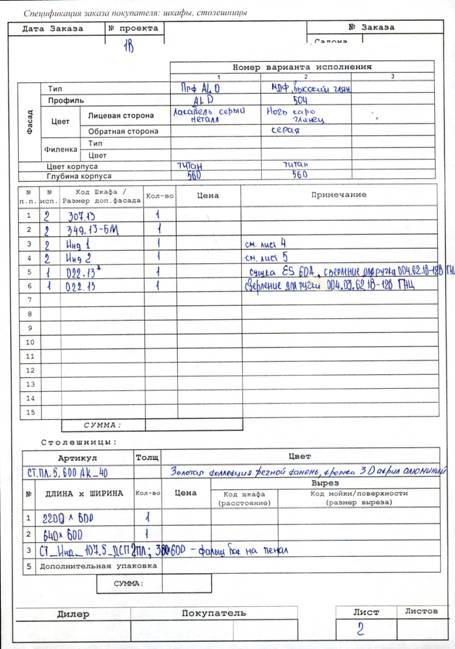

Лист 2: «Спецификация заказа покупателя:
шкафы, столешницы»
В данном случае кухонный гарнитур имеет два варианта исполнения
Прф. AL0(Лакобель) и МДФ Высокий Глянец.
Особенности заполнения бланка для AL0:
Фасады Лакобель представляют собой стекло на алюминиевой раме (шириной 50мм). Необходимо делать сверление под ручку на фабрике (т. к. при незначительных неточностях сверление стекло может треснуть). Если ручки заказываются не на фабрике, то указывается только межцентровое расстояние и местоположение ручек.
При заполнении в поле «примечание» напротив шкафа указываются артикулы и местоположения ручек. Обозначение расположения ручек: цифра указывает межцентровое расстояние между винтами ручки, буквы обозначают расположение ручки на фасаде: Г-горизонтально, В-вертикально, Н-низ, В-верх, Ц-центр. Сочетание этих параметров позволяет однозначно определить расположение ручки на фасаде.
В таблице со столешницами дополнительно оформлен фальш-бок из таких же материалов как столешница. Фальш-бок защищает ДСП пенала от разбухания т. к. рядом располагается варочная поверхность.
Примечание:
Шкафы, имеющие в своем коде «*», могут иметь различное наполнение: без наполнения (с полкой), с различными типами сушек(ES, RST, RV3). Поэтому если нужен шкаф с сушкой, то нужно обязательно указать это в таблице, если у шкафа ничего не указано, то по умолчанию этот шкаф будет изготовлен без наполнения (с полкой внутри).

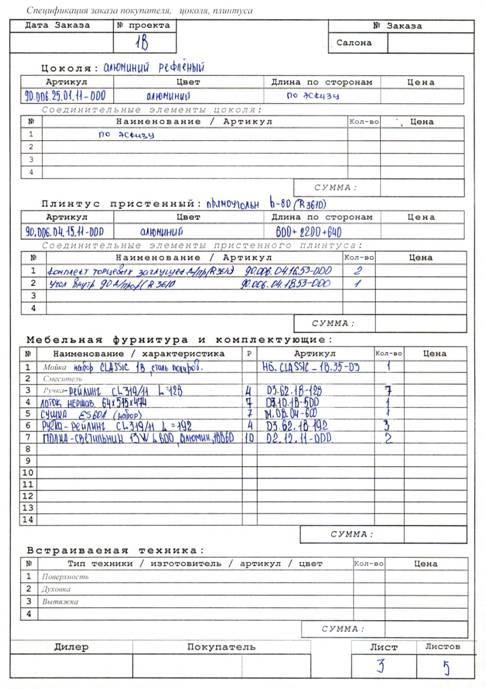

Лист 3: «Спецификация заказа покупателя:
цоколя, плинтуса».
Для оформления декоративного цоколя и плинтуса необходимо заполнить таблицы.
Для цоколя указать:
1. Артикул;
2. Цвет цоколя;
3. Общую длину (сумма всех отрезков, входящих в изделие) или указывается «цоколь по эскизу» (на эскизе лист 1 необходимо прорисовать как и где проходит цоколь).
Для плинтуса указать:
1. Артикул;
2. Цвет;
3. Общую длину (все отрезки, входящих в изделие);
4. Соединительные элементы.
Для плинтусов «под вставку» необходимо оформлять пластиковую вставку в плинтус (торцовку пластиковую с указанием цвета пластика).
Примечание:
В разделе «мебельная фурнитура и комплектующие» присутствуют слова-подсказки «мойка», «смеситель», «ручка», которые вы можете удалить, зачеркнуть или дописать характеристики нужного товара.
Полный артикул товара по фурнитуре выглядит, как, например, «90.004.03.62.18-128». В таблице он оформляется следующим образом: первая группа цифр «90» не указывается совсем, т. к. все коды фурнитуры начинаются одинаково, вместо второй группы цифр «004» в графе «Р» - раздел, следует указать «4», а в графе «артикул» указать оставшуюся часть кода, т. е. в нашем примере «03.62.18-128», последняя группа цифр-128 обозначает межцентровое расстояние для сверления под ручку.
Раздел «встраиваемая техника» заполняется, согласно заголовкам поле.
Лист 4: «Спецификация заказа покупателя:
индивидуальные изделия»
Изделия, не имеющие артикула согласно прайс-листу фабрики, являются индивидуальными.

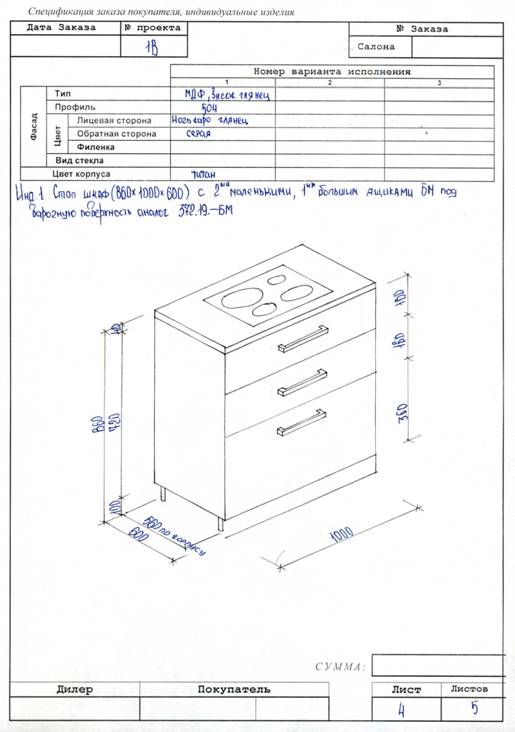

В данном случае рассматривается стол-шкаф для встраиваемой варочной поверхности по аналогу стол-шкафа 372.19-БМ. Индивидуальной особенностью является ширина шкафа(1000мм).
Для индивидуальных изделий указать:
1. Полное название (описание) шкафа;
2. габаритными размерами;
3. если есть артикул аналога;
4. открывания дверей;
5. размеры по корпусу.
Примечание:
Индивидуальные изделия требуют оформления эскиза с указанием всех особенностей по геометрическому взаимному расположению изделия, размерных особенностей, применяемым материалам и фурнитуре. Такие изделия оформляются на бланках указанной формы, каждое из изделий на своем отдельном листе.
Лист 5: «Спецификация заказа покупателя:
Индивидуальные изделия»

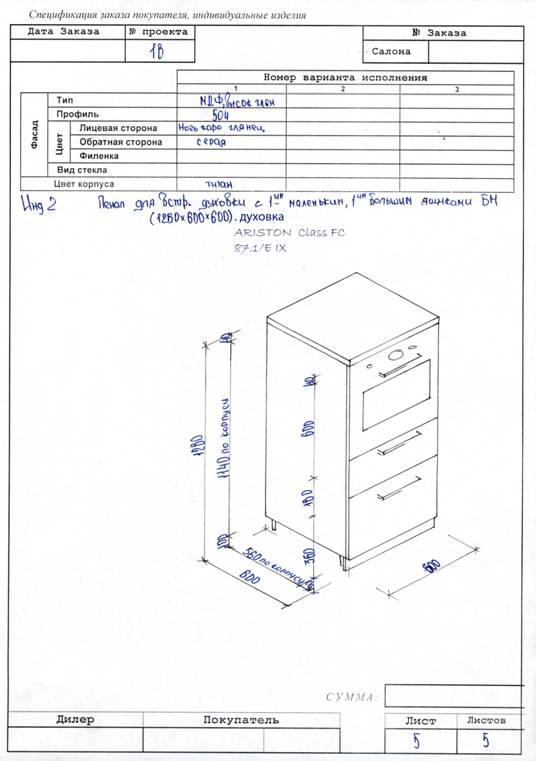

Индивидуальность данного пенала заключается в наличии одного маленького и одного большого ящиков, кратностью 176.
(в прайс-листе данного конструктива нет).
Для всех шкафов под встраиваемую технику необходимо указывать марку и модель техники.
