О СБОРКЕ САМОГО СТАНКА.
Из куска ДСП вырезать основание размером примерно 30х40 см. Из деревянного бруса сечением 2 х 4 см нужно напилить следующие детали:
2 стойки длиной около 60-70 см;
1 коромысло длиной 60-80 см;
4 детали длиной около 10 см.
Кроме того, потребуются:
1 винт-шуруп;
2 болта;
3 гайки-барашка;
3 шайбы и некоторое количество шурупов-саморезов.
Последовательность сборки:
1. В вертикальных стойках просверлить по отверстию под болт, на котором будет держаться коромысло (следите, чтобы эти отверстия располагались на одинаковом расстоянии от низа стоек).
2. Собираем «ногу» (на снимке). В центре основания просверлить три пары отверстий под саморезы с шагом 2 см. Сначала закрепить над средней парой отверстий саморезами одну из деталей высотой 10 см. К этой детали по бокам прикрепить с помощью саморезов стойки. Перевернуть конструкцию и закрепить стойки на плите основания. Можно, конечно, сначала собрать стойки и потом закрепить их на основании, но это менее удобный вариант.
3. На широкой боковой стороне коромысла, примерно посередине (но лучше чуть ближе к тому краю, где будет крепиться рама), просверлить отверстие под болт крепления. На узкой боковой стороне коромысла сверлится отверстие под винт-шуруп, который потом туда и ввинчивается.

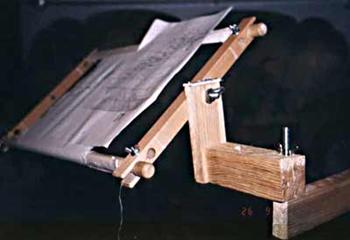

4. Собираем «уголок» (на нижнем снимке). Можно взять 2 бруска длиной 10 см и соединить их под прямым углом саморезами. Можно сделать усиленную конструкцию: горизонтальная часть уголка состоит из двух соединенных между собой брусков (т. е. получается брусок размером 4 х 4 х 10 см), к которому с торца крепится брусок 2 x 4 x 10 см. На концах уголка сверлятся отверстия под винты.
5. Теперь собираем всю конструкцию. Коромысло закрепляем болтом и барашком на стойке. Уголок надеваем на винтовую часть винта-шурупа и тоже закрепляем барашком. Станок готов. Осталось закрепить болтом и барашком рамку на вертикальной части уголка
| |
|
.
В качестве опций на коромысле можно привинтить лампу на штативе, пюпитр для схемы, игольницу, коробочку для сборки обрезков ниток и прочее.
В ЗАКЛЮЧЕНИЕ - ряд примеров того, какие ещё конструкции предлагают производители. Некоторые из них, возможно, совершеннее описанной. И может быть, вам удастся создать что-то подобное.
Удачи Вам!
