11.4.3. По ремонту участков трубопровода.
11.4.3.1. Указываются участки трубопровода, подлежащие сплошной замене, и их суммарная протяженность.
11.4.3.2. Указывается ориентировочный процент выбраковки труб при ремонтных работах по изоляции и потребность в новых трубах.
11.4.4. В разделах 11.4.1
11.4.3 указываются объемы, очередность и сроки ремонтных работ.

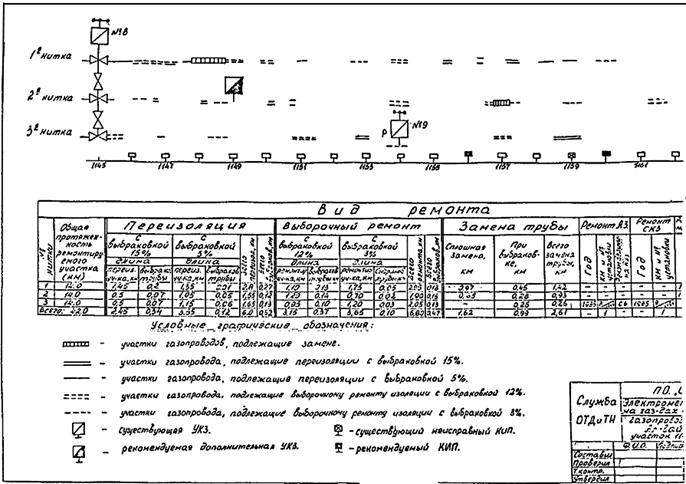

11.4.5. Составляется в принятых графических обозначениях "Схема и таблица рекомендуемых капитального и выборочного ремонтов и совершенствования электрозащиты трубопровода" (Приложение 10).
11.4.6. Дается перечень использованной литературы.
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
1. Технология предремонтного обследования состояния магистральных газопроводов в условиях почвенной коррозии. - ПО "Союзоргэнергогаз".
2. Д. Теория коррозии и защиты металлов от коррозии.
3. Г., И., В. Справочник по защите подземных металлических сооружений от коррозии. - Л.: Недра, 1975. - 224 с.
4. Инструкция по отбраковке труб при капитальном ремонте линейной части магистральных газопроводов. - Мингазпром. - М.: 1982.
5. ГОСТ 9.015-74. Подземные сооружения. Общие технические требования.
6. ГОСТ 25812-83. Трубопроводы стальные магистральные. Общие требования к защите от коррозии.
7. Типовая методика электрометрического обследования ЭХЗ подземных изолированных газопроводов (проект). - Киев: ВНИПИтрансгаз, 1980.
8. Пособие по электрометрическим измерениям, применяемым при комплексном обследовании состояния подземных магистральных трубопроводов. - ПО "Союзоргэнергогаз".
9. П., В. и др. Методы контроля и измерений при защите подземных сооружений от коррозии. - М.: Недра, 1978.
10. Повышение эффективности электрохимической защиты подземных трубопроводов от почвенной коррозии: Сб. научн. трудов. - М.: ВНИИСТ, 1986.
ПРИЛОЖЕНИЯ
Текст документа сверен по:
официальное издание
М., 1989
