МИНИСТЕРСТВО ПУТЕЙ СООБЩЕНИЯ
РОССИЙСКОЙ ФЕДЕРАЦИИ
Ростовский государственный университет
путей сообщения
А. В. Костюков, М. А. Трубицин, А. В. Соломин
Измерение мощности и энергии
в трехфазных цепях
Методические указания
к лабораторной работе по курсу
«Метрология и электрические измерения»
Ростов-на-Дону
2000
УДК 621.38
Измерение мощности и энергии в трёхфазных цепях: Методические указания к лабораторной работе по курсу «Метрология и электрические измерения» / А. В. Костюков, М. А. Трубицин, А. В. Соломин; Рост. гос. ун-т путей сообщения. Ростов н/Д, 2000. 16 с.
Рассмотрены основные способы измерения мощности и энергии в трехфазных цепях, изложены методика экспериментального расчёта мощностей и принцип построения векторных диаграмм.
Предназначены студентам специальностей ЭС и ЭМ, выполняющим лабораторные работы по курсу «Метрология и электрические измерения».
Одобрены к изданию кафедрой «Теоретические основы электротехники».
Ил. 7. Табл. 1. Библиогр.: 3 назв.
Рецензент канд. техн. наук, доц. В. М. Олейник (РГУПС)
Ó Ростовский государственный университет путей сообщения, 2000
Цель работы: Ознакомление с методами измерения мощности и энергии в трехфазных цепях.
1. Основные сведения из теории
1.1. Измерение активной мощности и энергии в трехфазных цепях
Активную мощность трехфазной цепи, независимо от способа соединения генератора и приемника, при любой несимметрии токов и напряжений можно определить по формуле:
;
при полной симметрии
;
.
Энергия выражается по формуле
;
для мгновенных значений:
;
.
Для случая полной симметрии, активная мощность трехфазной системы может быть определена по показанию одного ваттметра (рис. 1).
 |
При недоступной нулевой точке или при приемниках, соединенных треугольником, ваттметр подключается к искусственной нулевой точке (рис. 2).
Для определения полной мощности трехфазной трехпроводной и четырехпроводной цепи при несимметричной нагрузке используют схему включения трех ваттметров (рис. 3).
Докажем, что активную мощность трехпроводной цепи можно определить в виде суммы показаний двух ваттметров:
;
по второму закону Кирхгофа:
или
;
,
где
и
.
;
;
средняя активная мощность трехфазной цепи:
;

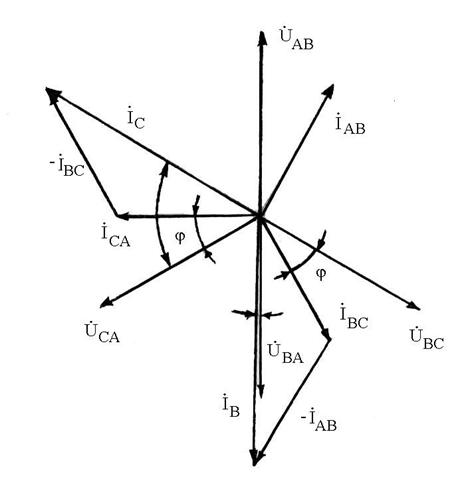

векторная диаграмма и схема включения представлена на рис. 4.
1.2. Измерение реактивной мощности и энергии в трехфазных цепях
Измерить реактивную мощность трехфазной цепи можно различными способами: при помощи обычных ваттметров, счетчиков, включаемых по специальным схемам, и при помощи реактивных ваттметров.
Реактивную мощность трехфазной цепи можно представить как сумму реактивных мощностей отдельных фаз, т. е.
;
при полной симметрии системы реактивная мощность:
;
реактивная энергия равна:
.
 | |
| |
| |
а)
б)
|
а)
| |
|
 |
Энергия всей трехфазной системы:
.
В случае полной симметрии в трехфазной цепи реактивную мощность (и энергию) можно измерять:
- одним ваттметром, включаемым по схеме (рис. 5):
;

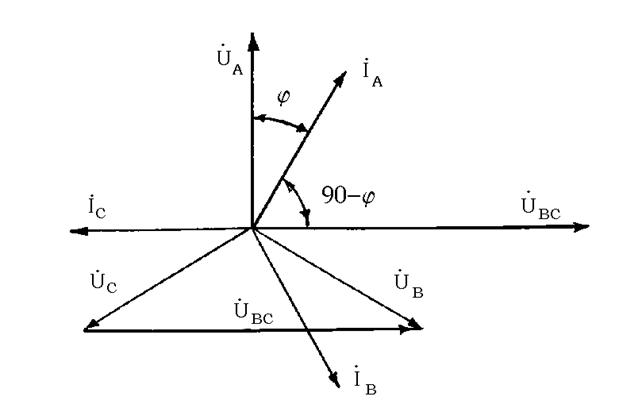

определяется по векторной диаграмме (рис. 5,б):
полная реактивная мощность всей системы
:

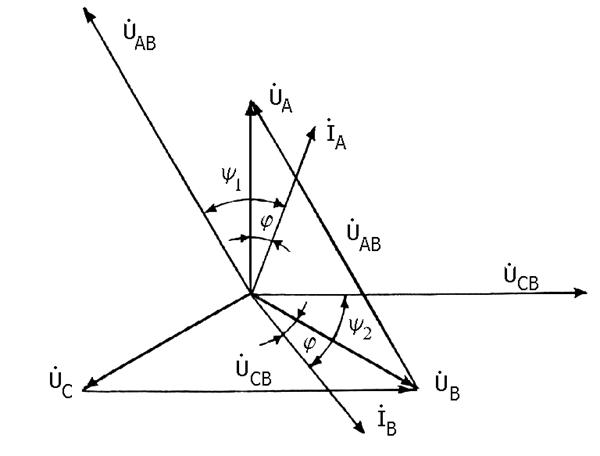

- двумя ваттметрами (рис. 6):
;
,
где
и
– углы сдвига фаз между токами, протекающими по токовой обмотке ваттметров, и соответствующими линейными напряжениями, приложенными к напряженческой обмотке ваттметров с учетом подключения генераторных зажимов.
;
.

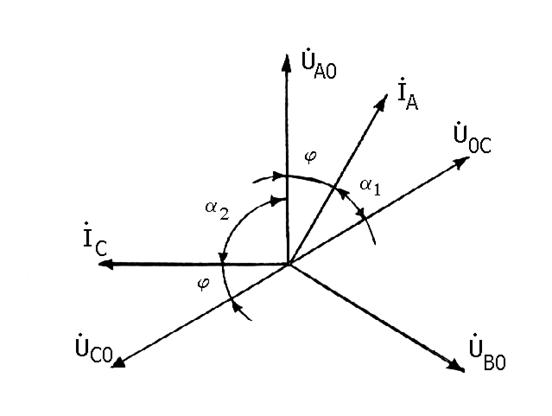

На рис. 7,а изображена схема включения двух активных ваттметров с искусственной нулевой точкой для измерения реактивной мощности в цепях с простой асимметрией. Для создания нулевой точки необходимо выполнить условие:
,
где
;
и
– добавочные сопротивления;
и
– сопротивления напряженческих обмоток ваттметров.
Две параллельные цепи ваттметров и добавочное сопротивление образуют равномерную звезду. На параллельной цепи первого ваттметра будет фазное напряжение
, а на соответствующей цепи второго
.
Показания ваттметров определяются по формулам:
;
а)
б)
 |
Рис. 5
;
,
следовательно
.
2. Описание установки
В данной работе в качестве источника питания используется трехфазный понижающий трансформатор. От трех вторичных обмоток трансформатора питание подводится к клеммам (соответствующих фазам А, В, С и О), расположенным на передней панели стенда, через трехфазный автоматический переключатель Р975УХЛ4.
При включенном положении переключателя на стенде появляется фазное напряжение
В (между O и фазами А, В или С) и соответственно линейное напряжение
В (между двумя различными фазами).
В качестве нагрузки можно использовать три регулировочных сопротивления РПШ величиной номинального сопротивления RН =120 Ом и номинальным током IН=10 А.
В лабораторной работе используются ваттметры электромагнитной системы марки Э120.
3. Порядок выполнения работы
Ознакомиться с приборами, необходимыми для проведения работы, записать их паспортные данные в лабораторные отчеты.
3.1. Измерение активной мощности и энергии симметричной трехфазной цепи:
- собрать схему, изображенную на рис. 1 и рис. 2;
- при использовании схемы подключения ваттметра с искусственной нулевой точкой перед замерами необходимо рассчитать добавочные сопротивления;
- измерить активную мощность симметричной трехфазной цепи одним ваттметром без нулевой и с искусственной нулевой точкой;
- вычислить мощность трехфазной системы и угол сдвига фаз по формулам:
;
для первой схемы:
; для второй схемы:
;
- построить векторные диаграммы для определения угла сдвига фаз между током и напряжением в зависимости от схемы подключения ваттметра;
- исследовать различные аварийные режимы работы трехфазной системы (обрыв линейного или фазного проводов);
- построить векторную диаграмму при аварийном режиме трехфазной системы (по заданию преподавателя).
Данные замеров и расчетов привести в таблице.
3.2. Измерение реактивной мощности симметричной трехфазной цепи:
двумя ваттметрами без нулевой точки:
- собрать схему, изображенную на рис.6;
- измерить и рассчитать мощность и угол сдвига фаз по формулам:
;
;
- построить векторную диаграмму и определить угол сдвига фаз между током и напряжением при измерении мощности
двумя ваттметрами с искусственной нулевой точкой:
- собрать схему, изображенную на рис. 7;
- произвести измерения мощности двумя ваттметрами;
- вычислить реактивную мощность и угол сдвига фаз по формулам:
;
;
- построить векторную диаграмму для определения угла сдвига фаз между током и напряжением для данной схемы включения ваттметров.
Данные замеров и расчетов привести в таблице.
№ п/п | Схема |
|
|
|
|
|
|
| Примечание |
А | Вт | Вт | В | В | вар | град | |||
а)
|
Рис. 6
 |
 |
а)
 |
б)
Рис. 7
4. Контрольные вопросы
1. В каких случаях применяется схема двух ваттметров с искусственной нулевой точкой для измерения реактивной мощности?
2. Каково преимущество схемы с двумя ваттметрами по сравнению со схемой с одним ваттметром при измерении реактивной мощности трехфазной цепи?
3. Какие способы измерения активной и реактивной мощности в трехфазных цепях вы знаете?
4. Как определить активную и реактивную мощности по показаниям двух ваттметров?
5. Для каких случаев применяется схема трех ваттметров?
Рекомендуемая литература
1. Электротехнические измерения: Учебник для техникумов / Под ред.
В. С. Попова. М.: Энергия, 1975.
2. Электротехнические измерения: Учебник для вузов / Под ред. А. В. Фремке. М.: Энергия, 1973.
3. М. Электротехнические измерения и приборы. М.: Энергия, 1970.
Содержание
1. Основные сведения из теории……………………………………………………....3
2. Описание установки………………………………………………………………. 10
3. Порядок выполнения работы ……………………………………………………..10
4. Контрольные вопросы……………………………………………………….……..14
Рекомендуемая литература …………………………………………………………...14
