Тракторный генератор Г97.3701 Номинальное напряжение 14 В, мощность 1400 Вт. Предназначен для установки на трактора производства Минского тракторного завода, а также трактора других производителей стран СНГ.
В модификациях генераторов 97.3701 имеется защитная крышка для изоляции электрических выводов |
Технические характеристики генераторов производства и их применяемость
Тип генератора | Тип двигателя | Вид техники | Ном. мощн., Вт | Ном. напр., В | Макс. нагр. тока, А | Ном. частота вращ. | Макс. частота возб., об/мин | Вес, кг | Параметры шкива | Заменяет генератор | |||||
с ак. батар. | без ак. бат. | Кол-во руч. | Др., мм | Вр., мм | Угол град. | Шаг м/ду руч., мм | |||||||||
Г97.3701 | Д-245, Д-260 | Трактора МТЗ | 1400 | 14 | 100 | 7000 | 1400 | 1400 | 6,7 | 6 | 56,7 | - | 40 | 3,56 | |
Г9701.3701 | Д-245, Д-260 | Трактора МТЗ | 1400 | 14 | 100 | 7000 | 1400 | 1400 | 6,7 | 1 | 80 | 11 | 34 | --- | Г964.3701-1 |
Г9702.3701 | Д-245, Д-260 | Трактора МТЗ | 1400 | 14 | 100 | 7000 | 1400 | 1400 | 7,3 | 2 | 80 | 11 | 34 | 17 | Г968.3701-1 |
Г9714.3701 | Д-245, Д-260 | Трактора МТЗ | 1400 | 14 | 100 | 7000 | 1400 | 1400 | 6,7 | 2 | 72 | 11 | 34 | 17 | Г9635.3701-1 |
Г9721.3701 | Д-245, Д-260 | Трактора МТЗ | 1400 | 14 | 100 | 7000 | 1400 | 1400 | 6,7 | 1 | 72 | 11 | 34 | - | Г9695.3701-1 |

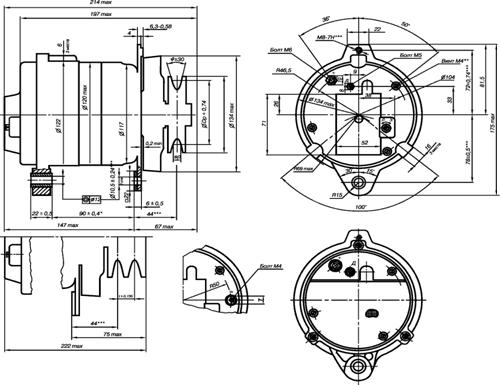

Перечень модификаций и размеры приводных шкивов
тракторных генераторов Г97.3701
№ п/п | Условное сокращенное обозначение | Климатическое исполнение | Максимальный ток, А | Параметры шкива | Масса не более кг | ||||
Колич. ручьев | др, мм | вр, мм | угол град | шаг между руч., мм | |||||
1. | 97.3701 | O | 100 | 6 | 56,7 | - | 40 | 3,56 | 6,7 |
2. | 9701.3701.3 | O | 100 | 1 | 80 | 11 | 34 | - | 6,7 |
3. | 9702.3701.3 | O | 100 | 2 | 80 | 11 | 34 | 17 | 7,3 |
4. | 9703.3701.3 | O | 100 | 1 | 80 | 8,5 | 34 | - | 7,3 |
5. | 9714.3701 | O | 100 | 2 | 72 | 11 | 34 | 17 | 6,7 |
6. | 9721.3701 | O | 100 | 1 | 72 | 11 | 34 | - | 6,7 |
