Блок защиты и коммутации
Расположение
Блок расположен в коммутационном блоке двигателя (в моторном отсеке).

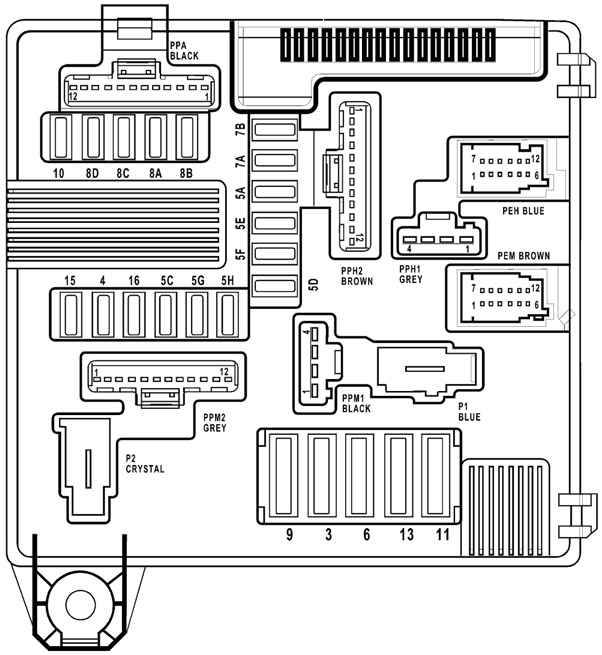

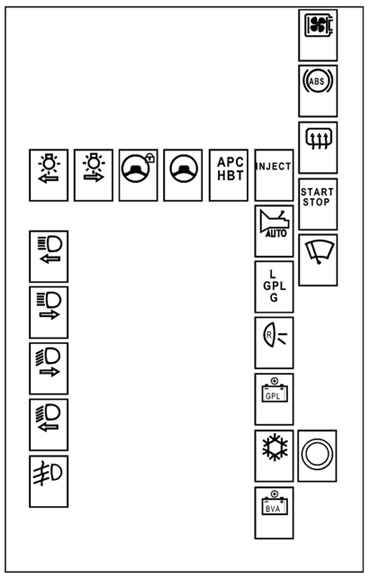

| Рис. 5. Обозначение предохранителей блока защиты и коммутации |
Обозначение предохранителей блока защиты и коммутации показано на рис. 5.
Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля) представлены в таблице 5.
|
Блок, расположенный в коммутационном блоке двигателя (в моторном отсеке). Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 6.

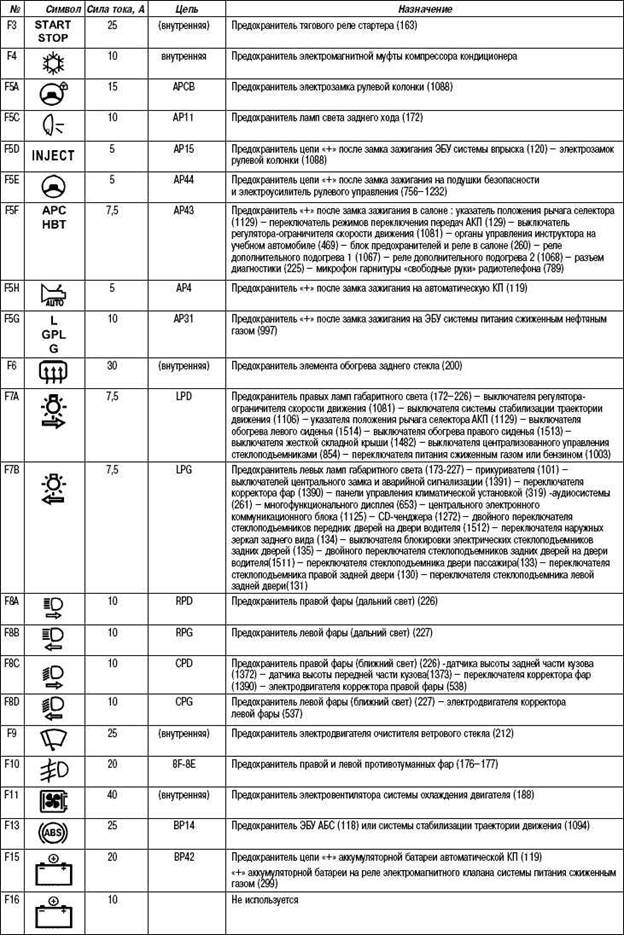

Таблица 5 Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля)

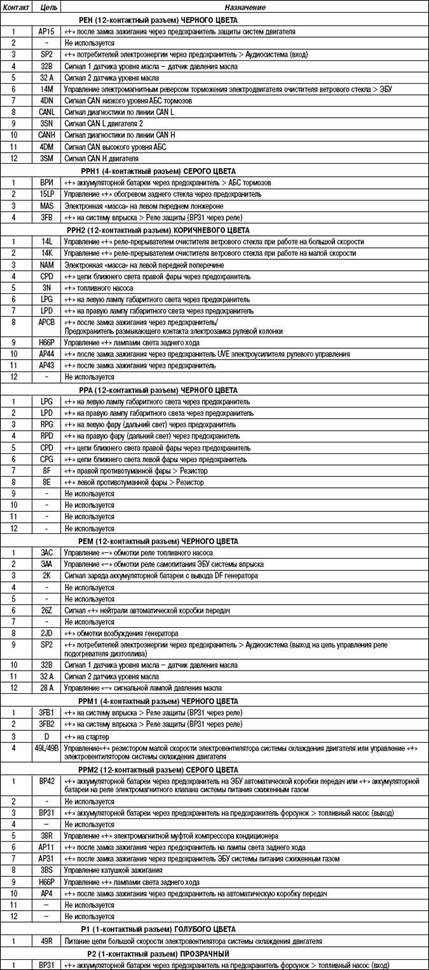

Таблица 6 Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля)
