Устройство комплектное низковольтное распределения и управления
Устройство комплектное низковольтное
распределения и управления
БЛОК УПРАВЛЕНИЯ КОТЛОМ
БУК PR-MD
Паспорт
Инструкция по монтажу, эксплуатации и техническому
обслуживанию. Техническое описание
г. Екатеринбург
НКУ изготовлено Пром Проект»
Адрес: Россия, 620144., г. Екатеринбург,
1. Назначение
Низковольтное комплектное устройство распределения и управления – комбинация низковольтных коммутационных аппаратов с устройствами управления, измерения, сигнализации, защиты, регулирования и т. п., смонтированных изготовителем НКУ (под его ответственность на единой конструктивной основе) со всеми внутренними электрическими и механическими соединениями с соответствующими конструктивными элементами.
2. Технические характеристики
ГОСТ Р 51321.1-2000
§ Род тока; частота (Гц) ~;50Гц
§ Номинальное рабочее напряжение (В) 380 или 220
§ Подводимая мощность - от 0,1 до 15 кВт
§ Номинальный ток однофазной цепи (А) 5.0
§ Прочность при коротких замыканиях кА; с 4.5кА;1
§ Степень защиты по ГОСТ 14254 IP IP 31
§ Вид системы заземления TNS
§ Климатическое исполнение по ГОСТ 15150-69 УХЛ4
§ Габаритные размеры:
Высота 500
Ширина 400
Глубина 220
§ Вид внутреннего разделения 1
§ Тип электрических соединений FFF
3. Комплект поставки
Шкаф 1
Термосопротивление L=100 мм для регулятора 1
Эксплуатационная документация:
- паспорт, техническое описание БУК 1
- схема принципиальная 1
- инструкция по эксплуатации Термодат 1
Электроконтактный манометр или 2
прессостата DANFOSS KPI-35 1
Стабилизатор напряжения 1500 ВА 1
Термостат аварийный на 105 или 115 0C, погружная гильза 80 мм длина капилляра 1500 мм 1
Термостат накладной 20-100 0C насоса рециркуляции 1
Дополнительная поставка:
- датчик тяги/давления в газоходе после котла 1

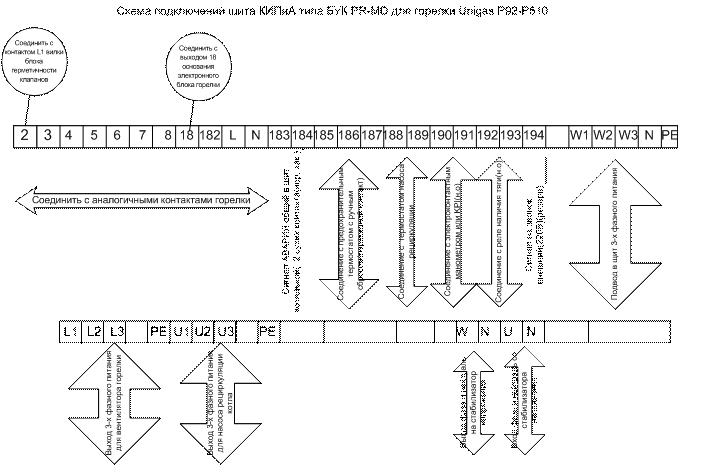

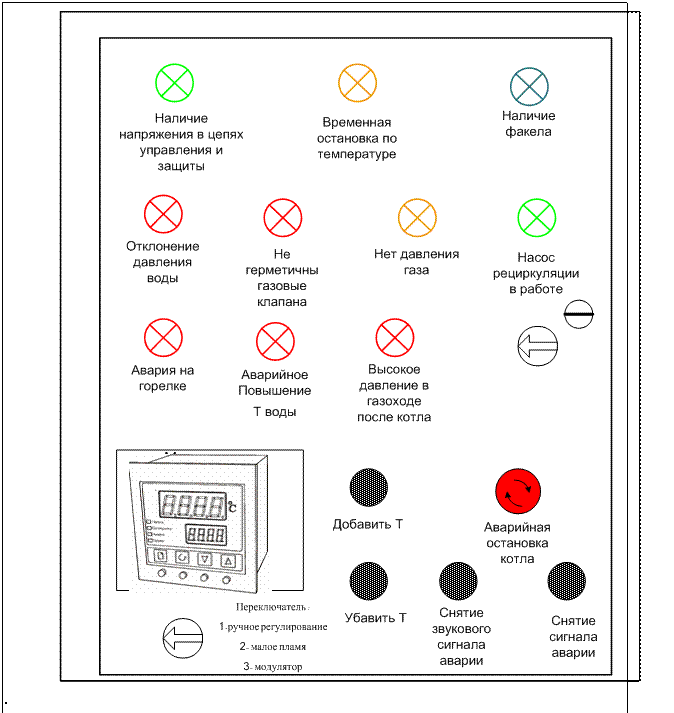

4. Внешний вид панели управления
|
5. Устройство
Шкаф навесного исполнения предусмотрен для одностороннего обслуживания и представляет собой сварную конструкцию с установленными в ней: электронными, сигнальными и коммутационно-защитными аппаратами. Дверь шкафа закрывается на замок.
Внутри шкафа расположена монтажная панель с установленной на ней аппаратурой. На вводе установлен автоматический выключатель. Электромонтаж выполнен медными проводами. Цветовая маркировка соответствует ГОСТ Р 50462.
НКУ имеет зажимы для присоединения нулевых защитных РЕ и нулевых рабочих N проводников, входящих и отходящих линий соответствующих сечений.
Ввод кабелей предусмотрен снизу или сверху.
Управление вводным выключателем предусмотрено при открытой двери шкафа.
5. Указание мер безопасности
Корпус шкафа должен быть надежно заземлен.
Монтаж, эксплуатация и ремонт должны производиться в соответствии с действующими «Правилами устройства установок», «Правилами эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей».
Все работы в шкафу (ремонтные, профилактические, замена комплектующих изделий и т. п.) должны проводиться квалифицированным персоналом при полностью снятом напряжении.
При эксплуатации дверь шкафа должна быть закрыта. Недопускается, размещать в шкафу посторонние предметы.
Нулевые жилы кабелей должны быть подключены к нулевым клеммам (N), а защитные к клеммам (PE).
Защита персонала от поражения электрическим током обеспечивается оболочкой шкафа, и защитной цепью.
Для полного отключения шкафа, необходимо обесточить горелку.
6. Монтаж
Шкаф устанавливается на вертикальной плоскости, на уровне 0,6-1,5м от пола, при этом отклонение по вертикали не должно быть более 5°.
Проверить надежность электрических контактных соединений и при необходимости выполнить протяжку.
Заземлить корпус шкафа.
7. Техническое обслуживание и условия эксплуатации
Эксплуатацию шкафа следует осуществлять в соответствии с требованиями ПУЭ, ПЭЭ и ПТБ.
Техническое обслуживание шкафа должно проводиться квалифицированным обслуживающим персоналом при полностью снятом напряжении с горелки.
В процессе эксплуатации необходимо производить проверку:
состояния контактных соединений шкафа;
проверку надежности заземления шкафа и монтажной панели;
правильность срабатывания аварийных уставок
Периодичность проверок устанавливается в зависимости от производственных условий, но не реже 1 раза в 3 месяца.
Шкаф должен эксплуатироваться в следующих условиях:
Температура окружающего воздуха должна быть не более 40°С. Нижний предел температуры окружающего воздуха – 1°С.
Относительной влажности до 80% при 25°С
8. Правила хранения и транспортирования
Транспортирование НКУ допускается любым видом транспорта при температуре от минус 40°С до 50°С.
НКУ должно храниться в закрытом неотапливаемом помещении с естественной вентиляцией, при температуре воздуха от минус 40°С до 50°С и относительной влажности до 80%.
Воздух в помещении не должен содержать примесей агрессивных паров и газов
9. Свидетельство о приемке
Устройство комплектное низковольтное распределения и управления БУК PR-MD зав.№
Соответствует требованиям ГОСТ Р 51321.1-2000,
Проверено и признано годным к эксплуатации.
дата выпуска ________________________
личная подпись лица
ответственного за приемку______________
10. Гарантийные обязательства
Предприятие изготовитель гарантирует соответствие шкафа требованиям ГОСТ Р 51321.1-2000 и работоспособность изделия в течение гарантийного срока при соблюдении потребителем условий эксплуатации, транспортирования, хранения, установленных настоящим паспортом. Гарантийный срок эксплуатации 2 года, с даты ввода в эксплуатацию.
11. Техническое описание
Настоящая инструкция содержит общие сведения об унифицированном блоке управления водогрейным котлом (БУК).
БУК устанавливается на водогрейные котлы с плавно-двухступенчатой горелкой, осуществляет фиксацию причин остановки котла в соответствии со СНиП-35-76 «Котельные установки» п. 15.15 раздел «Автоматизация».
Предприятие оставляет за собой право вносить изменения в дизайн и конструкцию блока, не ухудшая качество и надёжность изделия.
Привязку БУК к конкретному котлу, осуществляет проектная организация, проектирующая котельную, тепловой пункт.
11.1 Назначение
Блок управления котлом предназначен для:
a. Регулирования температуры воды в котле(после котла) путём модулируемого управления горелкой;
b. Управлением насосом рециркуляции котла в ручном или автоматическом режиме;
c. Остановка горелки в режим ожидания и последующий автоматический запуск, если минимальная мощность горелки больше требуемой теплопроизводительности котла в данное время(в этом случае даже на минимальной нагрузке котёл начинает перегреваться);
d. Остановка горелки и вывод сигнализации по следующим аварийным параметрам:
ü температура воды на выходе из котла выше 105 или 115;
ü давление воды на выходе из котла низкое;
ü давление воды на выходе из котла высокое;
ü давление газа перед горелкой низкое или отсутствует питание на горелке;
ü давление дымовых газов за котлом не в норме;
ü не герметичны газовые клапана;
ü авария горелки.
e. Отображения на цифровом дисплее следующих параметров в зависимости от исполнения:
- Фактической температуры воды за котлом;
- Требуемой температуры за котлом.
Задание следующих параметров:
- Аварийное давление воды низкое/высокое;
- требуемая температура после котла;
- температура включения насоса рециркуляции;
- давление дымовых газов за котлом высокое;
- Температура выкл. горелки (рабочее отключение);
Щит предусмаптривает защиту котла от температурного шока. Так после розжига горелки регулятор-сервопривод горелки переводится в минимальную мощность, после чего в течение 2-10 мин. происходит разогрев котла, затем управление передаётся регулятору Термодат, который медленно увеличивает нагрузку до необходимой.
11.1 Функционирование
При совместной работе с автоматикой горелки выполняет следующие функции:
Регулирование теплопроизводительности горелочного устройства в зависимости от тепловой нагрузки котла (по температуре теплоносителя на выходе из котла) осуществляется двухканальным измерителем – регулятором температуры Термодат.
Для переключения режимов управления рядом с модулятором предусмотрен переключатель режимов(3 положения)
МАЛОЕ ПЛАМЯ- горелка переходит на минимальную мощность горения и работает в этом режиме;
АВТОМАТИЧЕСКИЙ РЕЖИМ- горелка поддерживает температуру, выставленную на модуляторе;
РУЧНОЕ УПРАВЛЕНИЕ- оператор сам при помощи кнопок Т БОЛЬШЕ, Т МЕНЬШЕ управляет мощностью горелки, следя за температурой на табло модулятора.
В щите предусмотрены также следующие аварийные случаи:
Авария на горелке- сигнал на щит подаётся от горелки, на щите загорается лампа и подаётся звуковой сигнал для съёма сигнала необходимо нажать сброс на горелке, либо разблокировать термореле горелки, если на мнемосхеме горелки подсвечена лампа аварии вентилятора.
Временная остановка по температуре- при превышении температуры аварийной уставки, (ALR+гистерезис), задаваемой на модуляторе-регуляторе ТЕРМОДАТ загорается лампа, горелка останавливается для запуска горелки необходимо, чтобы температура опустилась ниже ALR-гистерезис, затем горелка начнёт автоматически программу розжига.
Нет давления газа(или нет питания на горелке)- при снижении давления газа до мультиблока ниже давления уставки на PGмин, либо при выключении(пропадания питания) горелки загорается лампа, горелка останавливается и подаётся звуковой сигнал, для снятия сигнала аварии необходимо повысить давление газа до мультиблока горелки, сбросить сигнал аварии, затем горелка автоматически начнёт программу розжига.
Нет герметичности газовых клапанов - сигнал на щит подаётся от горелки, на щите загорается лампа и подаётся звуковой сигнал для съёма сигнала необходимо нажать сброс на блоке контроля герметичности горелки.
Аварийное повышение температуры воды- при превышении температуры воды выше 105 0С(или 1150С), загорается лампа, горелка останавливается и подаётся звуковой сигнал, для снятия аварийного сигнала необходимо разблокировать предохранительный термостат, открутив на нём чёрный пластмассовый колпачок.
Высокое давление в газоходе котла- при повышении давления в газоходе задаваемой на датчике-тягонапоромере появляется этот аварийный сигнал, данный сигнал подаётся даже когда вентилятор горелки не работает, но шкаф управления БУК PR-MD запитан. Для снятия сигнала надо привести давление дымовых газов за котлом в норму и сбросить аварийный сигнал.
Отклонение давления воды - при превышении или падении давления воды в котле за зону уставки срабатывает аварийный сигнал, загорается лампа, для съёма аварии вернуть давление в рабочие параметры и снять сигнал кнопкой съёма аварии.
Снятие звукового сигнала- служит для выключения надоедливого звонка, сам сигнал аварии при этом не исчезает, аварийная лампа остаётся гореть.
Снятие сигнала аварии - служит для снятия аварийного сигнала по давлению воды и по давлению газа, а также при аварии по повышению давления в газоходе.
