Вентиляция офиса - сколько это стоит
Любого покупателя интересует стоимость, и это понятно.
Не стоит привязываться к приведенным ниже сметам и выводить формулы nу. е. на 1 м2. Это будет неверно – каждый объект по своему уникален и подобным образом невозможно определить стоимость установки системы вентиляции.
При увеличении площади офисного помещения даже на 150 метров квадратных такой показатель (nу. е. на 1 м2) будет уменьшаться и наоборот.
Рассмотрим вентиляцию конкретного офисного помещения
Общая площадь офиса – 100 м2. Количество работников офиса, постоянно находящихся в офисе – 15 человек.
В офисе существует подвесной потолок, межпотолочное пространство составляет 600 мм, что вполне достаточно для размещения оборудования за потолком. В первом кабинете постоянно находится 6 человек, во втором 4 человека, в третьем 5 человек.
Посмотрев СНиП вы узнаете, что для обеспечения эффективной вентиляции необходима подача 60 м3/час на одного человека. Нехитрым математическим расчетом можно определить, что для обеспечения вентиляции данных помещений необходима подача
900 м3/час.
Далее необходимы услуги проектировщика, который:
1. выполнит тепловоздушный расчет помещений (посчитает, сколько же нужно подавать и забирать воздуха в каждый кабинет, сравнит эту цифру со СНиПом и выберет большую)
2. вычертит аксонометрическую схему
3. произведет аэродинамический расчет сети воздуховодов и тем самым определит, какое именно необходимо внешнее давление для вентиляторного оборудования. Нанесет данные на аксонометрическую схему
4. подберет основное оборудование
5. подберет меры по шумоизоляции
6. подберет комплектующие
7. преобразит это все в рабочий чертеж.

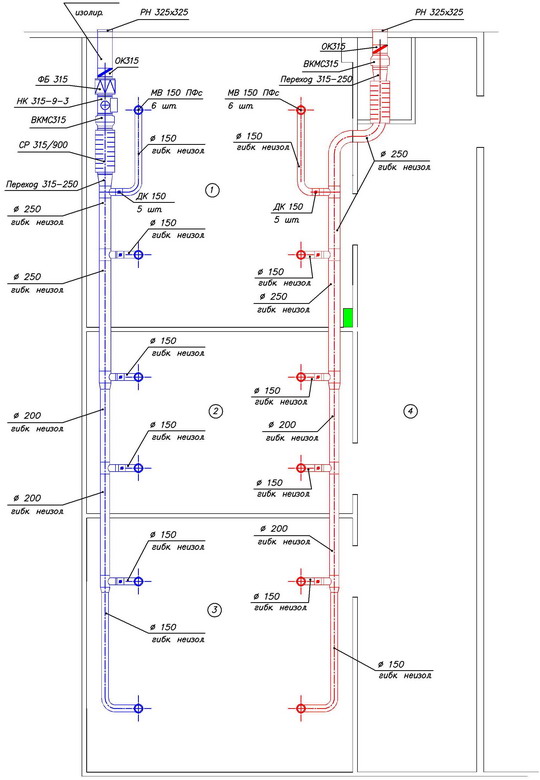

Рассмотрим результат, а именно – рабочий чертеж.
Для просмотра в полную величину рисунка кликните по изображению
Для обеспечения вентиляции необходима установка двух систем – наборной приточной и наборной вытяжной системы. Подогрев приточного воздуха планируется осуществлять электрическим калорифером мощностью 12 кВт. Для управления системами используется щит управления, включающий в себя – управление системой нагрева, управление вентиляторами, датчики перепада давления (на фильтре для сигнализации о его замене или чистке).
Вентиляция офиса - стоимость системы
Рассмотрим три варианта воплощения проекта в реальность. Разобьем их по производителям основного оборудования. Остальные составляющие системы неизменны. Цены указаны на 25.12.2008
Вариант №1. Вентиляция на базе оборудования Вентс (Украина)
Оборудование | Ед. изм. | Кол-во | Стоимость, у. е. | Всего, у. е. | |
Приточная система П1 | |||||
1 | Приточная установка в составе: вентилятор ВКМС315, гибкие вставки, Фильтр Ø 315, Калорифер Ø 315, обратный клапан, шумоглушитель, наружная решетка | комп. | 1 | 518,46 | 518,46 |
2 | Автоматика | комп. | 1 | 742,86 | 742,86 |
Вытяжная система В1 | |||||
1 | Вытяжная установка в составе: вентилятор Вентс ВКМС315, гибкие вставки (2 шт.), обратный клапан, наружная решетка, шумоглушитель: | комп. | 1 | 312,60 | 312,60 |
Комплектующие | |||||
1 | Комлектующие вентиляции в составе: гибкий воздуховод неизолированный Ø 250, 200,150; тройники, дроссель-клапаны, переходники, изоляция, диффузоры потолочные, крепежный комплект | комп. | 1 | 639,14 | 639,14 |
Монтаж, пусконаладка, транспортные расходы | |||||
Монтажные работы, пусконаладочные работы | 723,08 | ||||
Транспортные расходы | 121,43 | ||||
Всего, у. е. с НДС: | 3057,56 |
Вариант №2. Вентиляция на базе оборудования Systemair (Швеция)
Оборудование | Ед. изм. | Кол-во | Стоимость, у. е. | Всего, у. е. | |
Приточная система П1 | |||||
1 | Приточная установка в составе: вентилятор K315L, гибкие вставки, Фильтр Ø 315, Калорифер Ø 315, обратный клапан, шумоглушитель, наружная решетка | комп. | 1 | 988,89 | 988,89 |
2 | Автоматика | комп. | 1 | 750,00 | 750,00 |
Вытяжная система В1 | |||||
1 | Вытяжная установка в составе: вентилятор K315L, гибкие вставки (2 шт.), обратный клапан, наружная решетка, шумоглушитель: | комп. | 1 | 501,88 | 501,88 |
Комплектующие | |||||
1 | Комлектующие вентиляции в составе: гибкий воздуховод неизолированный Ø 250, 200,150; тройники, дроссель-клапаны, переходники, изоляция, диффузоры потолочные, крепежный комплект | комп. | 1 | 639,14 | 639,14 |
Монтаж, пусконаладка, транспортные расходы | |||||
Монтажные работы, пусконаладочные работы | 986,96 | ||||
Транспортные расходы | 121,43 | ||||
Всего, у. е. с НДС: | 3988,30 |
Вариант №3. Вентиляция на базе оборудования Remak (Чехия)
Оборудование | Ед. изм. | Кол-во | Стоимость, у. е. | Всего, у. е. | |
Приточная система П1 | |||||
1 | Приточная установка в составе: приточный вентилятор RP 50-30/25-4E, обратный клапан 500-300, гибкие вставки DV 50-30, фильтр, электрокалорифер 50-30, шумоглушитель, наружная решетка | комп. | 1 | 1994,20 | 1994,20 |
2 | Автоматика | комп. | 1 | 750,00 | 750,00 |
Вытяжная система В1 | |||||
1 | Вытяжная установка в составе: вентилятор RP 50-30/25-4E, гибкие вставки, обратный клапан, наружная решетка, шумоглушитель | комп. | 1 | 1189,45 | 1189,45 |
Комплектующие | |||||
1 | Комлектующие вентиляции в составе: гибкий воздуховод неизолированный Ø 250, 200,150; тройники, дроссель-клапаны, переходники, изоляция, диффузоры потолочные, крепежный комплект | комп. | 1 | 677,71 | 677,71 |
Монтаж, пусконаладка, транспортные расходы | |||||
Монтажные работы, пусконаладочные работы | 1001,77 | ||||
Транспортные расходы | 121,43 | ||||
Всего, у. е. с НДС: | 5734,56 |
В последнем варианте используются прямоугольные канальные вентиляторы Remak.
Отдельно стоит обратить внимание на автоматику. В первом варианте (Вентс) используется автоматика без контроллера, в последующих используются контроллеры. Подробно из чего может состоять автоматика вы можете узнать в этой статье - Автоматика вентиляции.
Почему стоит выбирать тот или другой вариант?
Как мы видим, стоимость систем при выбре разных производителей отличается и существенно.
Что увеличивается при сравнении?
o стоимость основного оборудования (вентиляторы, гибкие вставки, фильтры, шумоглушители, калориферы)
o стоимость автоматики ( в первом варианте не используется контроллер, во втором и третем используется )
o стоимсоть работ (монтажные работы в третьем варианте дороже)
Использование оборудования Вентс (Украина)
В последенее время оборудование Вентс не может не радовать климатические компании. В вентиляторах используются двигатели ebm немецкого производства, что положительно влияет на качество работы вентилятора и его надежность. Собственное производство таких комплектующих, как фильтры, калориферы, шумоглушители и другую вентиляционную фурнитуру позволяет компании Вентс экспортировать свою продукцию в Европу.
Плюсы:
o сравнительно низкая цена
o хорошее соотношение цены и качества
o стабильный срок изготовления оборудования
Минусы:
o иногда необходимы дополнительные меры по шумоизоляции
o высокие обороты вентиляторов
Использование оборудования Systemair (Швеция)
Собственно, компания Systemair претендует на звание "Самая старая вентиляционная компания Европы". Многолетний опыт позволяет компании производить малошумное, надежное и долговечное оборудование.
Плюсы:
o отличное соотношение цены и качества
o низкий уровень брака оборудования
o вентиляторы с низким уровнем шума
Использование оборудования Remak (Чехия)
Remak - достаточно надежное, малошумное (за счет небольших оборотов вращения вентилятора) оборудование. При подборе оборудования Remak используется программный комплек AeroCad с высокой степенью точности. Гарантия на оборудование Remak составляет 3 года.
Плюсы:
o высокая степень надежности
o низкий уровень шума
o гарантия на оборудование 3 года
