Описание и принцип действия

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ - ОБЫЧНЫЙ КЛИМАТ

Поз.	№ запасной части	Наименование
1	-	Охладитель трансмиссионной жидкости

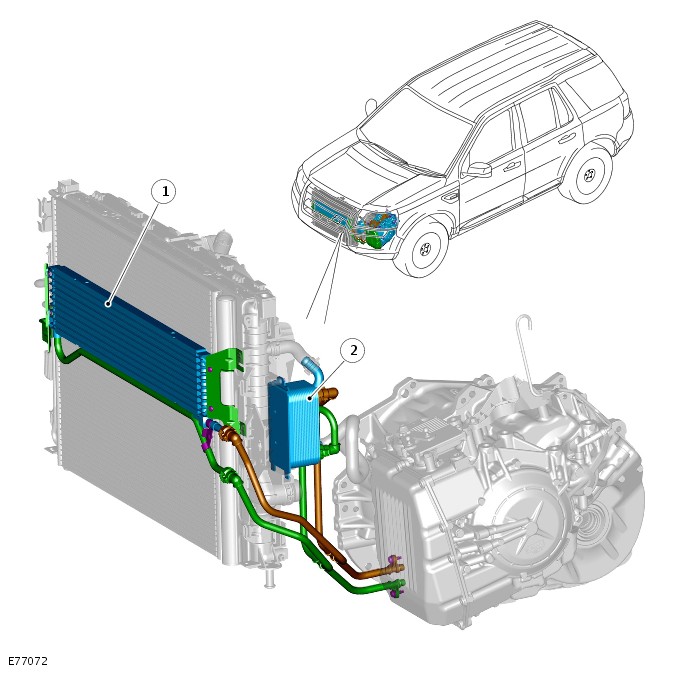

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ - ЖАРКИЙ КЛИМАТ

Поз.	№ запасной части	Наименование
1	-	Охладитель трансмиссионной жидкости с воздушным обдувом
2	-	Охладитель трансмиссионной жидкости, охлаждаемый охлаждающей жидкостью двигателя

ОБЗОР

Коробка передач AWF21 оснащена внешним жидкостным охладителем, который уменьшает температуру трансмиссионной жидкости.

На рынках с обычным климатом применяется пластинчатый охладитель, а для снижения температуры рабочей жидкости служит охлаждающая жидкость двигателя.

На рынках с жарким климатом помимо пластинчатого охладителя для обычных климатических условий применяется охладитель с воздушным обдувом. Он обеспечивает дополнительное охлаждение при более высоких температурах воздуха, которые характерны для этих рынков.

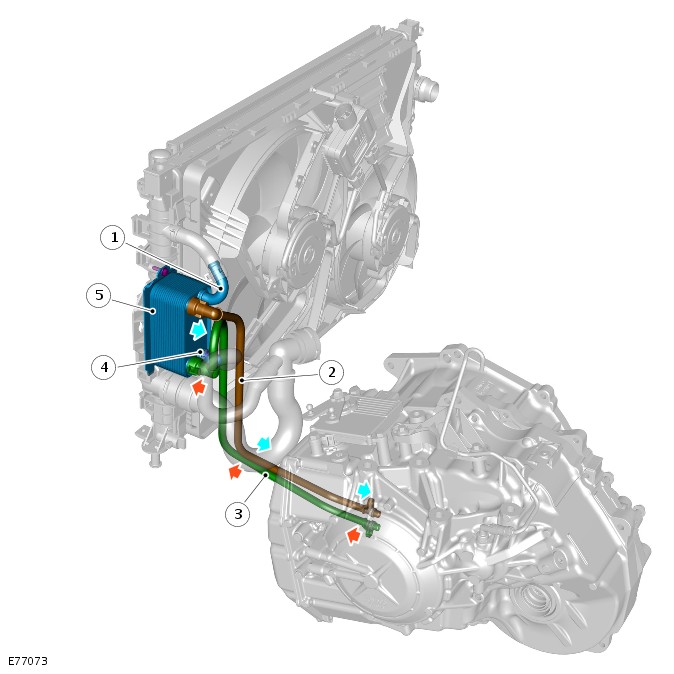

ОХЛАДИТЕЛЬ - ОБЫЧНЫЙ КЛИМАТ

Поз.	№ запасной части	Наименование
1	-	Впуск охлаждающей жидкости двигателя
2	-	Трубопровод для трансмиссионной жидкости - к коробке передач
3	-	Трубопровод для трансмиссионной жидкости - от коробки передач
4	-	Выпуск охлаждающей жидкости двигателя
5	-	Охладитель трансмиссионной жидкости

Охладитель трансмиссионной жидкости закреплен на левом краю радиатора. Жидкостный охладитель состоит из алюминиевого корпуса, в котором находятся жалюзийные ребра и пластины. Пластины обеспечивают поперечное течение трансмиссионной жидкости и охлаждающей жидкости двигателя через охладитель. Пластины погружены в охлаждающую жидкость двигателя с "холодной" стороны радиатора, который обеспечивает охлаждение трансмиссионной жидкости за счет разницы температур между трансмиссионной жидкостью и охлаждающей жидкостью двигателя.

В системе охлаждения двигателя низкотемпературная зона располагается в верхней трети радиатора. Поток охлаждающей жидкости двигателя через эту секцию радиатора ограничивается охладителем трансмиссионной жидкости. Поэтому охлаждающая жидкость двигателя в этой секции радиатора проходит по трубопроводам охлаждения с меньшей скоростью. Здесь охлаждающая жидкость двигателя охлаждается больше, чем в нижней секции радиатора, и, следовательно, обеспечивает повышенное охлаждение трансмиссионной жидкости.

Насос трансмиссионной жидкости подает трансмиссионную жидкость к нижнему порту охладителя. Пройдя через охладитель, трансмиссионная жидкость выходит через верхний порт и возвращается в мас ляный картер коробки передач.

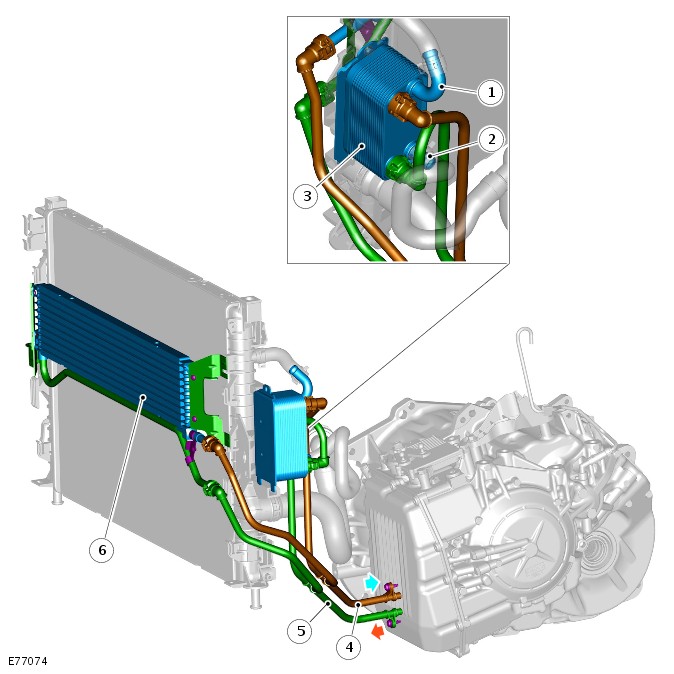

ОХЛАДИТЕЛЬ - ЖАРКИЙ КЛИМАТ

Поз.	№ запасной части	Наименование
1	-	Впуск охлаждающей жидкости двигателя
2	-	Выпуск охлаждающей жидкости двигателя (скрытый)
3	-	Охладитель трансмиссионной жидкости, охлаждаемый охлаждающей жидкостью
4	-	Трубопровод для трансмиссионной жидкости - к коробке передач
5	-	Трубопровод для трансмиссионной жидкости - от коробки передач
6	-	Охладитель трансмиссионной жидкости с воздушным обдувом

Для стран с жарким климатом в системе охлаждения трансмиссионной жидкости используется такой же охладитель, как и в стандартной системе охлаждения, но с дополнительным охладителем с воздушным обдувом, который расположен перед радиатором и конденсатором системы кондиционирования воздуха.

Этот жидкостный охладитель действует так же, как и описанный охладитель для обычных климатических условий. В охладителе с воздушным обдувом предусмотрены два концевых бака, соединенные с помощью полых пластин. Пластины обеспечивают перетекание трансмиссионной жидкости из одного концевого бака в другой, а воздух, обтекая пластины, охлаждает трансмиссионную жидкость.

На выходе насоса трансмиссионная жидкость разделяется между обычным охладителем и охладителем с воздушным обдувом. Некоторая часть трансмиссионной жидкости поступает из насоса в охладитель с воздушным обдувом. Жидкость проходит через пластины охладителя и охлаждается потоком воздуха, который обтекает пластины. Затем трансмиссионная жидкость направляется к Т-образному соединению с жидкостным трубопроводом стандартного охладителя, после чего она возвращается в коробку передач.
