Фонд оценочных средств по дисциплине «Методы и средства получения вакуума» (стр. 7 )

1. Список контрольных вопросов предоставляется студентам для ознакомления.

2. Вариант задания формируется из 4-5 вопросов методом случайной выборки из списка контрольных вопросов по заданной теме и представляется студенту при его готовности пройти тестирование.

3. С момента входа студента в режим тестирования контролируется отведенное для тестирования время (20-25 мин), по истечении которого работа студента прекращается, и он должен отправить набранные за отведенное время ответы преподавателю без возможности их дальнейшей доработки и корректировки.

3. Промежуточный контроль.

Вопросы дифференцированного зачета:

1. Основные постулаты физики вакуума, понятие об идеальном газе. Определение давления из молекулярно-кинетической теории.

2. Элементы кинетической теории и газовые законы.

3. Явления переноса в вакууме: вязкость газов, перенос теплоты, диффузия.

4. Теоретические основы процесса откачки. Основные определения вакуумной техники. Основное уравнение вакуумной техники.

5. Основные режимы течения газов по трубопроводу при откачке. Принцип оценки условий течения газа.

6. Основы расчета вакуумной системы. Последовательность расчета вакуумной системы.

7. Классификация и основные параметры вакуумных насосов.

8. Основные разновидности вращательных насосов с масляным уплотнением. Конструкция, принцип действия, параметры и области применения.

9. Молекулярные насосы: двухроторные, турбомолекулярные. Конструкция, принцип действия, характеристики, особенности эксплуатации.

НЕ нашли? Не то? Что вы ищете?

10. Струйные вакуумные насосы: конструкция, принцип действия, характеристики, особенности эксплуатации.

11. Типы вакуумных ловушек. Конструктивные особенности, принцип действия, области применения.

12. Основные требования к рабочим жидкостям вакуумных насосов. Виды рабочих жидкостей, их характеристики.

13. Электрофизические средства откачки. Разновидности геттерных насосов: принцип работы, конструктивные особенности, параметры.

14. Магнитные электроразрядные насосы: конструкция, принцип действия, характеристики, особенности эксплуатации.

15. Низкотемпературные средства откачки: конструкция, принцип действия, характеристики, особенности эксплуатации криогенных насосов.

16. Методы определения быстроты действия откачных средств.

17. Измерение быстроты действия насосов методом постоянного давления.

18. Определение быстроты действия насосов методом постоянного объема.

19. Контроль герметичности вакуумных систем. Классификация методов течеискания, их краткая характеристика.

20. Контроль герметичности вакуумных систем. Конструкция, принцип действия и особенности эксплуатации галоидных течеискателей.

21. Контроль герметичности вакуумных систем. Конструкция, принцип действия и особенности эксплуатации гелиевого масс-спектрометрического течеискателя.

4. Электронные модули обеспечения самостоятельной работы студентов.

Для обеспечения самостоятельной работы студентов разработаны электронные модули, доступные студентам на базе оболочки для создания распределенных обучающих и контролирующих систем (ОРОКС).

1. Модуль для подготовки и проведения контрольных работ, состав которого приведен в разделе 2.

2. В. К.Сырчин «Теоретические основы вакуумной техники». Учебно-методическая разработка, 65 с. – файл СРС1_МЭ_ВТ. doc.

3. В. К.Сырчин «Вакуумные насосы». Учебно-методическая разработка, 65 с. – файл СРС2_МЭ_ВТ. doc.

4. В. К.Сырчин «Расчет вакуумных систем технологического оборудования». Пособие для практических занятий по дисциплине «Вакуумная техника», курсовому и дипломному проектированию, 30 с. – файл СРС3_МЭ_ВТ. doc.

5. В. К.Сырчин Методические указания по выполнению курсовой работы по дисциплине «Вакуумная техника», 11 с. – файл СРС4_МЭ_ВТ. doc.

6. В. К.Сырчин Комплект раздаточного материала к курсу лекций по дисциплине «Вакуумная техника», 35 с. – файл СРС5_МЭ_ВТ. doc.

5. Темы заданий для курсовой работы

В рамках СРС слушатели выполняют курсовую работу на тему «Проектно-поверочный расчет вакуумной системы технологической установки».

Содержание курсовой работы:

1. Расчет газовых потоков.

2. Предварительный выбор высоковакуумного и форвакуумного насосов.

3. Выбор запорно-регулированной аппаратуры.

4. Расчет проводимостей высоковакуумной и низковакуумной магистралей.

5. Расчет времени откачки и определение работоспособности вакуумной системы.

6. Иллюстрированный материал: график распределения давления в высоковакуумной магистрали; циклограммы работы элементов вакуумной системы при различных режимах работы; чертеж (схематический, в масштабе) вакуумной системы.

Работа должна быть выполнена и оформлена в соответствии с «Методическими указаниям и по выполнению курсовой работы».

Основные расчетные зависимости приведены в пособии для практических занятий, курсовому и дипломному проектированию В. К.Сырчин «Расчет вакуумных систем технологического оборудования», 2007 г.

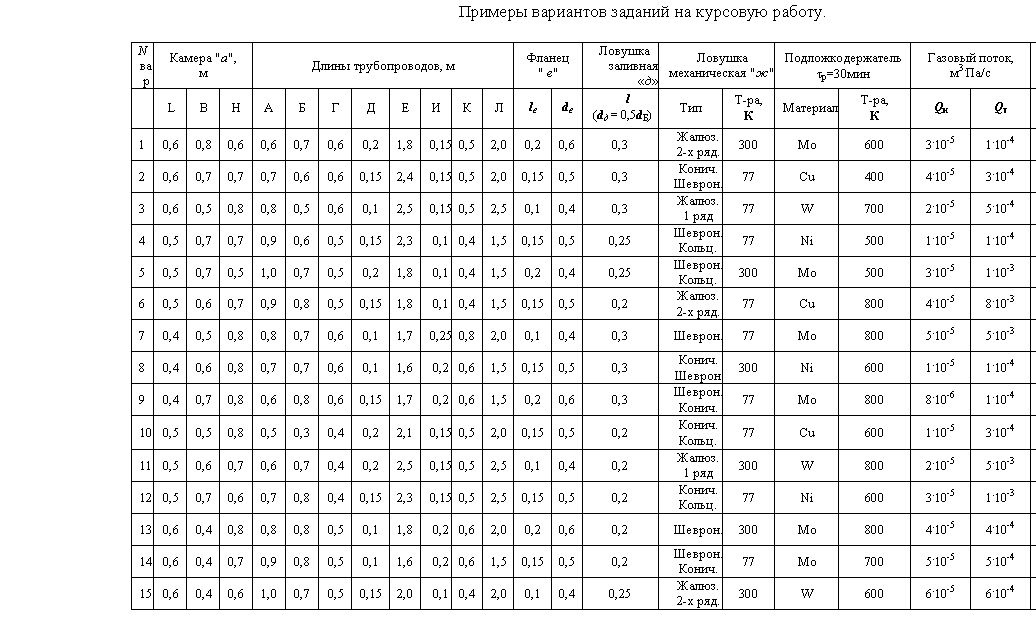

По курсовой работе разработаны варианты заданий для заданной схемы вакуумной системы (см. рисунок Приложение 1) с различными исходными данными (см. таблицу Приложение 2 с примерами заданий).

Приветствуется выбор слушателем темы курсовой работы из оборудования, по которому он планирует специализироваться в рамках практики и по которому будет выполняться его выпускная квалификационная работа.

Задания разработал профессор
кафедры «Микроэлектроника» _________________( К.)

ПРИЛОЖЕНИЕ 1
