Тема 7/3 “Автоматическая система дозирования пенообразователя насосов
НЦПК-40/100-4/400 и НЦПН-40/100”
Урок №7.3 “Автоматические системы дозирования ПО насосов НЦПК-40/100-4/400 и НЦПН-40/100”
Цель урока:
· Образовательная цель - курсанты должны знать назначение, устройство и тактико-технические данные стационарных пеносмесителей, иметь представление о принципе работы автоматических системах дозирования стационарных пеносмесителей.
· Развивающая цель - развивать мыслительные способности курсантов, чтобы на основании знаний, полученных на данном уроке и ранее, они могли объяснить, где применяются стационарные пеносмесители, и принцип их работы.
· Воспитательная цель - прививать курсантам бережное отношение к пожарной технике и огнетушащим веществам; прививать чувство ответственности за поддержание пожарной техники, ПТВ, ПТО и огнетушащих веществ в готовности к ведению боевых действий.
Вид занятия – комбинированный урок.
Методы обучения:
- устное изложение материала (объяснение, рассказ, беседа)
- демонстрационные методы (плакаты, натуральные образцы)
- применение технических средств обучения.
Материальное обеспечение:
- плакаты, цветные мелки, кодоскоп.
Место проведения занятия – учебный класс “Пожарной техники”.
Время – 2 часа.
Ход урока
I. Организационная часть (2 мин):
- принять рапорт от дежурного
- заполнение группового журнала
- проверка отсутствующих.
II. Опрос курсантов (15 мин):
По материалу урока “Стационарные пеносмесители” проводится опрос.
III. Подведение итога опроса (3 мин):
- объявить и прокомментировать отметки
- проанализировать характерные ошибки
- дать задания и назначить сроки отчетов курсантам, которые плохо подготовились к занятию.
IV. Рассмотрение нового материала (60 мин):
Рассматриваемые вопросы:
- В-1 Назначение, устройство.
- В-2 Автоматический режим работы.
- В-3 Ручной режим работы.
№ вопроса | Краткое содержание материала | Мет. указания |
1. 1.1 1.2 1.3 2. 3. | Назначение, устройство.

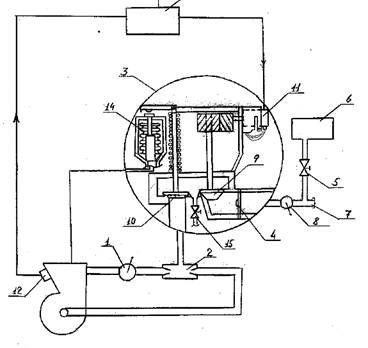

ПЕНОСМЕСИТЕЛЬ. Назначение: служит для дозированной подачи пенообразователя и обеспечения постоянства его концентрации в растворе при изменении расхода воды. Устройство:1) Кран включения.2)Струйный насос.3)Дозатор. 4)Обратный клапан.5)Вентиль.6)Пенобак.7)Штуцер для забора ПО из посторонней емкости. 8) Кран впуска воздуха при сливе воды из насоса. 3) Дозатор служит для регулирования подачи ПО в эжектор в соответствии с режимами работы (величиной подачи) насоса. Устройство 9. Дозирующий клапан. 10. Отсекающий клапан. 11.Электродвигатель. 12.Датчик концентрации 13.Электронный блок.14. Сильфон.15.Кран сливной.
Датчик концентрации. Назначение:для измерения электрической проводимости раствора пенообразователя в напорной полости насоса и сравнение его с эквивалентом в электронном блоке. Электронный блок. Назначение: для управления электродвигателем дозатора. Панель эл. блока: 1. тумблер вкл. АСД ПО 2. выключатель питания АСД 3. переключатель типа ПО 4. переключатель коррекции концентрации р-ра ПО 5. индикатор отсутствия подачи воды из насоса. Принцип работы: системы автоматического дозирования основан на зависимости величины электрической проводимости водного раствора пенообразователя от концентрации этого раствора. Электрическая проводимость р-ра пенообразователя измеряется датчиком концентрации (12 ),встроенном на выходе из насоса, сравнивается в электронном блоке (13 ) с эл-ким эквивалентом раствора заданной конц-ции, который заранее устанавливается переключателем «типов ПО". В результате электронным блоком (13) вырабатывается управляющий сигнал на электродвигатель дозатора (11), который через червячно-зубчатую передачу перемещает дозирующий клапан (9 ) относительно проточного отверстия в корпусе дозатора, таким образом изменяется проходное сечение проточной полости дозатора, вследствие чего происходит изменение подачи ПО в эжектор. Для предотвращения расхода ПО при работе автоматической вакуумной системы и при не работающем насосе (например, в случае, когда останавливают насос, не закрыв предварительно кран подачи пенообразователя из пенобака в насос) предназначен отсекающий клапан дозатора. Он перекрывает проточную полость дозатора при отсутствии избыточного давления напорной полости центробежного насоса закрывая магистраль «пенобак – насос». При ручном дозировании подачу водного раствора ПО к пеногенераторам производить в следующей последовательности : - подать воду в насос и включить привод насоса; - перевести рукоятку крана эжектора в положение «ОТКР» - соответствующими органами управления пожарной машины подать ПО из пенобака в насос; - регулируя частоту вращения двигателя, установить необходимое давление на выходе из насоса, учитывая, что перепад давлений на эжекторе должен быть в пределах 0.49...0.98 Мпа; - установить рукоятку дозатора в положение, соответствующее количеству пеногенераторов и концентрации, отмеченное на одной из шкал дозатора; Рекомендуется: в целях экономии ПО, а так же для исключения возможности попадания ПО в водоисточник при временном прекращении подачи устанавливать рукоятку дозатора в положение «ЗАКР». Для контроля наличия (отсутствия) подачи при работе пеногенераторов типа ГПС-600 или других стволов-распылителей нормального давления предусмотрен индикатор нулевой подачи насоса («НЕТ ПОДАЧИ ВОДЫ»), расположенный на приборной панели насоса, который загорается при прекращении подачи насоса и гаснет при возобновлении подачи. При автоматическом дозировании подачу водного раствора ПО к пеногенераторам производить в следующей последовательности: - установить переключатель типов ПО электронного блока в положение «1», «6К», «3АИ» в зависимости от типа используемого ПО (положения «1» и «6К» -- для пенообразователей ПО-1, ПО-6К и других типов пенообразователей, для которых оптимальная концентрация в водном растворе близка к 6%; положение «3АИ»—для пенообразователей ПО-3А, ПО-3АИ и других типов пенообразователей, для которых оптимальная концентрация в водном растворе близка к 3%); - подать воду в насос и включить привод насоса; - перевести рукоятку крана эжектора в положение «ОТКР»; - соответствующими органами управления пожарной машины подать пенообразователь из пенобака в насос; - включить автоматическую систему дозирования, при этом должен загореться индикатор «АСД ПИТАНИЕ»; - регулируя частоту вращения двигателя, установить необходимое давление на выходе насоса учитывая, что перепад давлений на эжекторе (разность давлений на выходе и входе ступени нормального давления) должен быть в пределах 0.49...0.98 Мпа. После включения АСД рукоятка дозатора начинает автоматически поворачиваться в сторону открывания дозатора, а после окончания переходного процесса (через 5...10 сек ) рукоятка дозатора останавливается в положении. соответствующем количеству пеногенераторов, и загорается индикатор «АСД НОРМА». При уменьшении (увеличении) числа работающих пеногенераторов (стволов-распылителей высокого давления) гаснет индикатор «АСД НОРМА», а рукоятка дозатора начинает перемещаться в новое положение. По окончании повторного переходного процесса (менее продолжительного по времени ) загорается индикатор «АСД НОРМА», а рукоятка дозатора останавливается в положении, соответствующем новому количеству работающих пеногенераторов. При полном прекращении подачи пеногенераторов дозатор автоматически закрывается, и его рукоятка переходит в положение «ЗАКР». После окончания работы с пенообразователем следует выключить автоматическую систему дозирования, соответствующими органами управления пожарной машины перекрыть подачу пенообразователя в насос, уменьшить подачу насоса (при помощи напорных вентилей) до 0.2...1.0 л/с и произвести промывку дозатора и насоса. | Дать под запись Дать под запись
дать под запись |
I. Закрепление (8 мин):
Первичное закрепление было проведено в ходе рассмотрения нового материала. В конце урока проводится вторичное закрепление. Его цель – не просто воспроизвести изученный материал, а ответить на вопросы, связанные с умением применять знания практически.
II. Задание на самоподготовку (2 мин):
Задание на самоподготовку записать на доске и пояснить.
1. Проработать материал по конспекту.
Конспект разработан преподавателями кафедры “Пожарная техника”
