Предлагаю создать "кунст-камеру"ловушек. http://monitor. espec. ws/section11/topic47826.html
TV AIWA C201 используется нестандартная микросхема - стабилизатор +12В:
7812А JRC M6024G
Цоколевка у нее наоборот, в принципе можно поставить другую, типичную кренку, только задом-наперед.
Эриссон имеет в блоке питания стоят С1815 не стоит туда ставить С1815Y (используются в SAMSUNG) они имеют разную цоколевку.
У LM324, LM393, LM339 в зависимости от производителя поменяны местами выводы питания.
В телевизоре Electa 2066 в перв. цепях блока питания полярность одного из двух элекролитиков (которые меняются в первую очередь) на плате и со стороны деталей обозначены по-разному. Можно запросто сунуть не той полярностью, причем телевизор временно работать будет.
С той же оперы. В китайских переносных ч\б телевизорах часто встречается - на плате на месте электролита точкой обозначается не минус (как привыкли), а плюс конденсатора. На эти грабли не раз наступал
Тв PHILIPS 21" с плоской трубой. Модель не помню, давно было.. Обратная маркировка диодного моста. Поменяны "+" и "-" Если запаять как на плате нарисовано, последствия печальные
24С32 от Атмела не меняет 24С32 от Томсона. Разная разрядность ячеек. Т.е. в одну адресуемую ячейку вкладывается разное количество битов
TDA3653B в Грюндиках типа Акая встречались мне с маркировкой наоборот: вместо 9-й ноги реально 1-я! На печатной плате того же Грюндоакая, там где транзисторы выключения дежурного режима, надпись B C E не всегда соответствует действительности (наоборот).
Накалывался в Рекордах 5 поколения - после замены взрываются литы. Там на плате они нарисованы как круг разделённый на две половины, одна из которых заштрихована. Заштрихован "+", а не минус как обычно.
KENT, чтоб в эриссоне не так часто дох бп, туды лучше 1815 вообще не ставить, я ставлю 2SA1013Y. Родной же греется, как паяльник.
2SC2078, 2SC2075 - все "левые"(Киев)- в смысле, ЭТО - не транзисторы, хотя, звонятся вроде бы как транзисторы, единственый эквивалент замены 2SC1969 ->Mitsubishi!! не вздумайте брать типа NEC, - он про них, ни сном ни духом..
Привезли с митинского Радиорынка ТДКС 1142.5111А (стоит в 11АК19, 11АК20, 11АК30, 11АК36), отличительных признаков производителя нет. На плату встал как родной - все отверстия совпали, но разводка выводов оказалась абсолютно несоответствующей оригиналу.
мп - 405 Чайка. на плате со стороны пайки неправильно нарисовано направление одного диода VD 5 в мосте. хотя со стороны деталей нарисовано правильно
PHILIPS... диагональ 21" выпуск 1996-97г. г. имеет видеопроц - TDA 8362E, При замене этого видеопроца на TDA 8362E!!! от других фирм или при установке TDA 8362 с другой буквой, кроме "А", необходимо изменить номинал резика нагрузки на 34 выводе TDA 8362 = 8,2КОМ на 47КОМ. Иначе строчка имеет 40 мкс вместо 64 мкс, мал размер по гориз, похоже на дохлый FBT. http://monitor. espec. ws/section11/topic8212.html Микросхемы прежних лет выпуска запускаются и входят в режим без подключенных резисторов на выводе 34.
Спасибо, не знал. К сожаленью, на момент встречи с этим явлением, в 1997 году, рунет был в зачаточном состоянии. Пришлось TDA 8362E впаять на рыбу, и последовательно отрывать лишние ноги, сравнивая с поведением другой.
RUBIN 51M06. унч TDA7056B прикручивается к радиатору не надписью наружу, как обычно, а вовнутрь.
http://monitor. espec. ws/section10/topic47939.html " ...Левый, значит левый. Я про него уже забыл. Логотипа, кажется, не было. Вопрос - должен быть всегда? Вообще анализ прайсов на различных складах показал весьма существенный разброс в ценах. Тот же 2SD1878 предлагается от 14руб. до 70руб. Нижний предел-заведомая левизна? Постановка вопроса была вызвана тем, что на соседней конф. в Архиве «cоветов дня» сказано:
"Полупроводниковые изделия фирмы Samsung Electronic Co. Ltd. (логотип SEC) и его производства на фирме Fairchild Semiconductor (логотип в виде буквы F) обычно имеют ту же самую маркировку, что и изделия других фирм, но! в действительности могут отличаться цоколевкой выводов (пример KSC945 и 2SC945) и/или совсем другими параметрами (KSC5386 и 2SC5386 от Toshiba). Так что будьте бдительны при покупке и замене!"
В транзисторе с диодом и резистором ты распиновку не вызвонишь, ибо он звонится симметрично. – Это почему же?"
tda1006 в китайских колонках это tda2030
Монитор Нокиа-15`` выпуска 92 года. Не помню модель, потому как выкинул. та, которорая с усилком звуковым. Кондёр по питанию после моста-по маркировке 680мкф 450в, по размерам-дай бог,22. Мост KB8MJ на проверку оказался с наклеенной сверху этикеткой. А так он RS204
DVD Rolsen 710 - й. Менял двигатель шпинделя, чистил лазер - для этого снимал станину CD - блока с отпайкой обоих двигателей от переходной платки между мамкой и, собственно, движками. Запаял, собрал и завис над аппаратом часа на два, пока не догадался поменять полярность подключения движка лазерной каретки. Отпаивал второпях, припаивал как положено - красный к плюсику, на платке нарисованному, черный тоже куда надо. А следовало наоборот. Сейчас смеюсь, а тогда - бы того китайца, который всё это сварганил.
При ремонте телевизора Panasonic TC-21L10R шасси MX-3 попался транзистор2SA1512 , стоит в блоке питания. Сразу не обратил внимание!!?? Куплены на Митино в постоянном месте - ранее не было проблем. Написано на нем А1512 , как и на тех что стояли в телевизоре. Но база у них оказалась по центру , а не справа(если смотреть на надпись) как должно было быть у того что стоял на плате. Впаял я его не думая, что он не такой. После замены на другой транзистор, купленный также на Митино в том же месте все заработало как надо. Вот тебе и чудеса!?
Нестандартная распиновка транзистора C945 в корпусе ТО-92
Попался транзистор С945 с распиновкой 1.эмиттер 2.база 3.коллектор
В то время как я думал что существуют только с распиновкой 1.эмиттер 2.коллектор 3.база

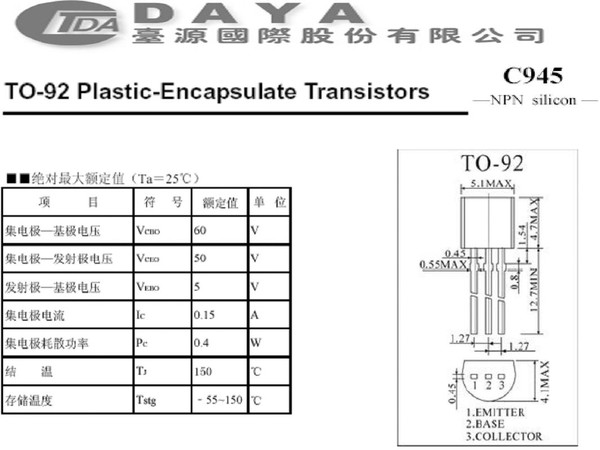

вот датащит:

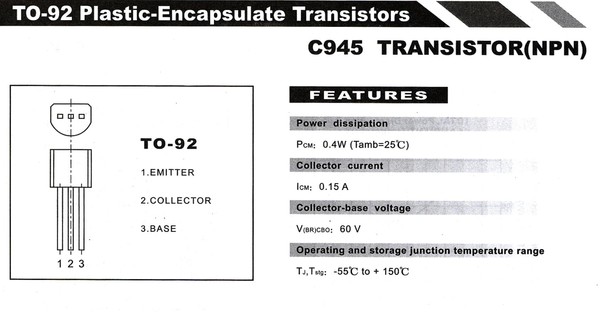

Потом поискав нашел какой то китайский похоже
Вот их внешние различия
Кто еще сталкивался с подобной ситуацией?
Может еще какие есть транзисторы с разной цоколевкой (распиновкой)
Re: Нестандартная распиновка транзистора C945 в корпусе ТО-92 Транзисторы MJE31001 Применяемые в "экономичных" лампах обладают вообще всевозможными комбинациями расположения выводов... существует, кажется около 4 различных распиновок или даже больше. На практике встречался с 3-мя различными распиновками. Комментарии запрещены |
Re: Нестандартная распиновка транзистора C945 в корпусе ТО-92 Поменял когда-то похожие транзики в лампе-ЛДС китайской, но на советские КТ608. Комментарии запрещены |
