ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ.

5.1. Источником опасности при монтаже, наладке и эксплуатации запальника являются электрический ток, газо-воздушная смесь, давление и температура пара и мазута, подведенных к горелке.

5.2. К работе по монтажу, установке, техническому обслуживанию и эксплуатации допускаются лица, имеющие необходимую квалификацию, изучившие настоящую инструкцию, а также инструкции по эксплуатации котла, приборов и устройств, входящих в состав запальника.

5.3. Общие требования в части техники безопасности при монтаже, эксплуатации и техническом обслуживании запальника должны соответствовать "Правилам технической эксплуатации электроустановок потребителей" и "Правилам безопасности в газовом хозяйстве" и СНиП 3.05.07-83.

5.4. Запальник, сигнализатор «Луч-1АМ», блок БРЗ-04-М1, электромагнитный клапан, а также трубопровод, на котором установлен электромагнитный клапан, должны заземляться отдельным гибким проводом или плетенкой сечением не менее 0,75 мм2.

6. РАЗМЕЩЕНИЕ И МОНТАЖ.

6.1. Запальники и фотодатчики для контроля факела горелки устанавливаются на фланцы штатных установочных труб. Установочные трубы для размещения запальников должны иметь внутренний диаметр не менее 75 мм;

при этом длина погружаемой части запальника должна быть на 50 - 100 мм меньше длины установочной трубы и окончательно фиксируется винтом на фланце при проведении пуско-наладочных работ.

6.2. Газ к запальнику должен подводиться от коллектора газопровода к котлу. Диаметр труб газового коллектора должен выбираться исходя из условия одновременной работы всех ЗСУ, установленных на котле. На коллекторе должен быть смонтирован запорный электрифицированный вентиль и при необходимости - продувочная свеча.

6.3. Воздух для запальников, устанавливаемых на котлах под наддувом, должен подводиться от напора дутьевых вентиляторов общей трубой с внутренним диаметром не менее 100 мм с разводкой по установочным трубам запальников каждой горелки котла трубами с внутренним диаметром не менее 25 мм.

При работе на котлах под разрежением и с уравновешенной тягой обеспечить гарантированный зазор между фланцем запальника и фланцем установочной трубы при помощи 4-х распорных втулок внутренним диаметром 15 мм, наружным диаметром 20 мм и высотой около 5 мм. При этом для более качественного смешения газ-воздух шаровой кран должен быть в положении «открыто».

ВНИМАНИЕ!

В случае использования запальников в негазифицированных котельных их газоснабжение следует осуществлять от баллонов с пропан-бутановой смесью. Количество баллонов следует выбирать исходя из максимального количества одновременно растапливаемых горелок.

На газовом баллоне необходимо установить баллонный одноступенчатый пропановый редуктор, применяемый при газопламенной обработке марки БПО-5-2 ГОСТ 13861.

Минимальную испарительную способность при установке баллонов вне отапливаемого помещения рекомендуется принять 0,6 кг/час для баллонов емкостью 50 л и 1,0 кг/час - для баллонов емкостью 80 л. Баллоны должны быть установлены в отапливаемом помещении с температурой не выше +45 0 С и на расстоянии не ближе 5 метров от котлоагрегата.

Перед эксплуатацией запальника на пропан-бутановой смеси необходимо установить вместо штатного газового сопла эжектора

D = 2,5 мм другое сопло D = 2,0 мм из ЗИП.

6. 4. Порядок включения ЗСУ в работу.

6.4.1. Смонтировать ЗСУ на котлоагрегате, для чего:

- установить запальник на фланец установочной трубы;

- соединить газовый фильтр с газовым клапаном согласно схемы
(рис. 12.) (при установке фильтра на газовый трубопровод штуцер с фильтрующим элементом должен сниматься вниз);

- соединить газовый штуцер запальника со штуцером газового клапана шлангом из комплекта и закрепить хомутами;

- расконсервировать место заземления и заземлить запальник;

- установить фотодатчик ФД-02 или ФД-05ГМ в отведенное посадочное место на горелке;

6.5. Типовые схемы управления розжигом и контроля факела запальника прибором «Луч-1АМ» приведена на рис. 10, схема контроля факела горелки на рис.11.

7. ПОРЯДОК РАБОТЫ.

7.1. Растопку котла необходимо проводить в соответствии с требованиями инструкции завода - изготовителя и других директивных документов.

7. 2. Розжиг запальника (см. рис.10).

7.2.1.После завершения вентиляции топки и проведения анализов, при ручном розжиге запальника:
- открыть ручной вентиль на подачу газа к запальнику;

-  подать напряжение на электромагнитный газовый клапан и на источник высокого напряжения ИВН-ТР, для чего тумблер «СТОП / РАБОТА» перевести в положение «РАБОТА» и нажимать кнопку «ПУСК» ; напряжение подавать до появление факела запальника, ориентировочное время
от 3 до 10с;

-  убедиться в наличии факела запальника по индикации на панели прибора «ЛУЧ-1АМ» /комплект 1/; индикатор «ФАКЕЛ» должен светиться красным цветом при наличии факела запальника, ИВН-ТР отключается контактами реле ЛУЧ-1АМ, а клапан остается открытым на все время наличия пламени.

7.2.2. При розжиге с использованием блока БРЗ-04-М1:

-  тумблер «СТОП / РАБОТА» перевести в положение «РАБОТА» и подать напряжение на электромагнитный клапан и источник высокого напряжения кратковременным нажатием кнопки «ПУСК».
Убедиться в наличии факела запальника по свечению на панели БРЗ-04-М1, БРЗ-04-М1-2К индикатора «ЗАПАЛЬНИК».

После розжига запальника по сигналу ионизационного датчика электромагнитный клапан блокируется в положении "открыто", а питание на ИВН-ТР (высоковольтный электрод) отключается.

Если запальник не разжигается, то необходимо:

·  локализовать дефект, руководствуясь таблицей 4;

·  для котлов под наддувом увеличить подачу воздуха в установочную трубу запальника.

7.2.3. Произвести розжиг горелки согласно инструкции по эксплуатации котлоагрегата. Убедиться в наличии факела горелки по индикации на панели прибора «Луч-1АМ» /комплект II/ - индикатор «ФАКЕЛ» должен светиться красным цветом при наличии факела горелки.

7.2.4. Для выключения запальника тумблер «СТОП / РАБОТА» переведите в положение «СТОП» и закройте ручной вентиль подачи газа на запальник.

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.

8.1. Техническое обслуживание элементов запальных устройств заключается в систематическом наблюдении за выполнением требований правил эксплуатации, регулярном техническом осмотре и устранении возникающих неисправностей.

8.2.После устранения неисправности необходимо выполнить проверку функционирования восстановленного элемента запального устройства в соответствии с требованиями руководства по эксплуатации.

8.3.Сроки проведения технического обслуживания устанавливаются в соответствии с производственными планами, однако периодичность проведения профилактики не должна быть реже 1 раза в 2 месяца. В случае редкого использования ЗСУ (не чаще 1 раза в 3 месяца) профилактику необходимо проводить перед каждой растопкой котла.

8.4. Профилактика предусматривает следующие работы:

8.4.1. Проверка надежности присоединений, а также отсутствие обрывов или повреждений соединительных кабелей и трубопроводов.

8.4.2. Проверка запальника, газового шланга, электромагнитного клапана, газового фильтра, устройств сигнализации и кнопок управления на отсутствие механических повреждений.

8.4.3. Прочистка газовых сопел эжекторов запальника, газового фильтра перед электромагнитным клапаном.

8.4.4. Удаление пыли с фотодатчиков.

8.4.5. Осмотр, очистка высоковольтного электрода.

9. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ.

9.1. ЗСУ отправляются с предприятия-изготовителя упакованными в деревянную тару. В случае обнаружения повреждений тары необходимо составить акт и в установленном порядке обратиться с рекламацией в транспортную организацию.

9.2. Комплекты ЗСУ должны храниться в помещениях, предохраняющих их от атмосферных влияний и не содержащих агрессивных веществ, вредно действующих на материалы устройства.

10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ.

10.1. Возможные неисправности и методы их устранения для всех элементов устройства приведены в таблице 4:

Таблица 4

№	Неисправность, внешнее проявление	Вероятные причины	Методы устранения
1.	После включения запальников при их одновременной работе розжиг последующих запальников затруднен. Включенные запальники начинают работать неустойчиво, давление газа в коллекторе начинает снижаться.	Давление газа вышло из диапазона устойчивого воспламенения.	Привести давление газа в соответствие с паспортом на ЗСУ.
2.	Запальник не разжигается	Не открывается электро- магнитный клапан. Отсутствует питание ИВН-ТР. Засорено сопло эжектора. Давление питающего газа не соответствует указанному в технических характеристиках на ЗСУ.	Проверить электропитание клапана. Проверить исправность электромагнита. Восстановить электропитание. Прочистить, продуть сжатым воздухом. Привести давление в соответствие с техническими требованиями.
3.	Отрыв пламени запальника.	Засорено сопло эжектора	Прочистить сопло.
4.	Сигнализатор горения не регистрирует наличие пламени запальника.	Неисправен сигнализатор горения. Отрыв пламени запаль - ника.	Проверить исправность сигнализатора и при необходимости отремонтировать его. Провести работы в соответствии с пунктом 3 настоящей таблицы.
5.	Сигнализатор горения регистрирует наличие пламени при отсутствии пламени запальника	Некачественное заземление сигнализатора и экранов экранированных проводов. Неисправен сигнализатор горения	Обеспечить надежное заземление, проверить исправность сигнализатора и при необходимости отремонтировать его.

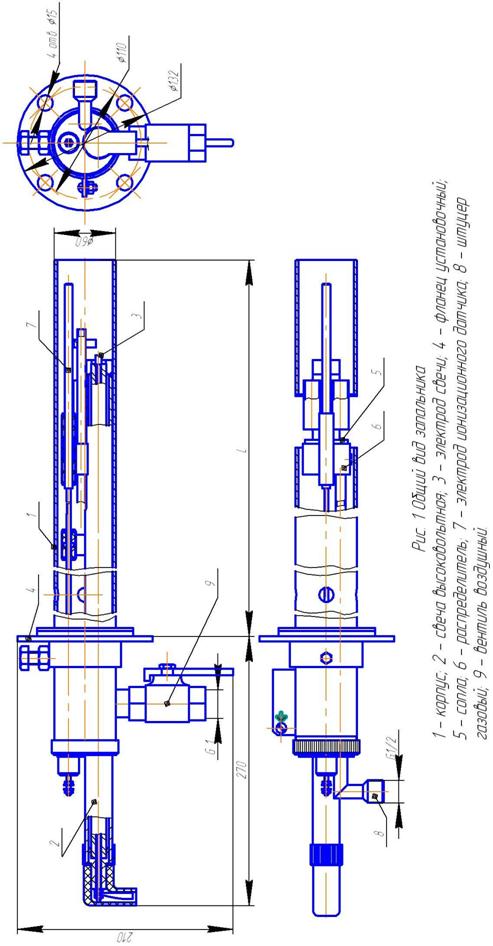

ПРИЛОЖЕНИЕ

ЛУЧ-1АМ / ЛУЧ-КЭ	ЛУЧ-1АМ (Н) – настенное исполнение
ЛУЧ-1АМ (Щ) – щитовое исполнение
ЛУЧ-1АМ-2К – сигнализатор горения двухканальный

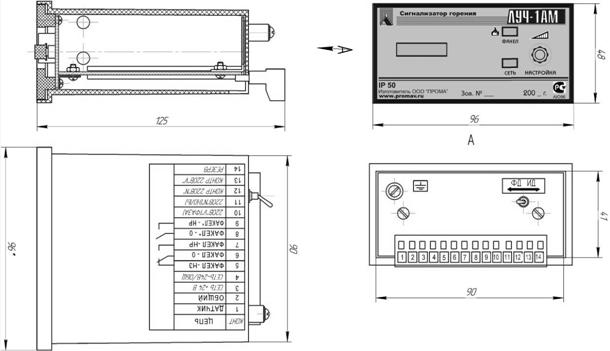

Рис. 2. Сигнализатор горения ЛУЧ-1АМ, ЛУЧ-КЭ, ЛУЧ-1АМ-2К

Рис.3. Фотодатчик ФД-02. Конструкция и габариты.

Рис.4. Фотодатчик ФД-05ГМ. Конструкция и габариты.

Рис. 5 Клапан электромагнитный ВН-1/2 Н-4

1 – корпус, 2 – патрубок, 3 – электромагнитная катушка, 4 – клеммная коробка

Рис. 6 Источник высокого напряжения ИВН-ТР

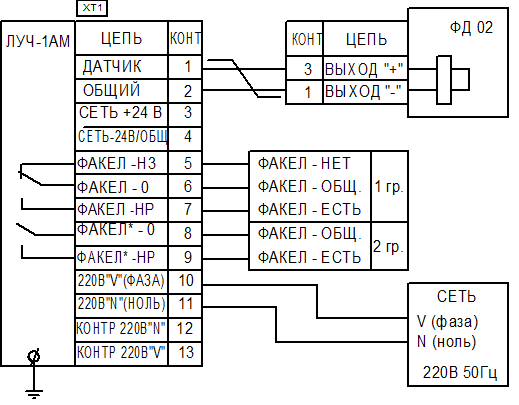

Рис. 7 Схема подключения ЛУЧ-1АМ и ФД-02

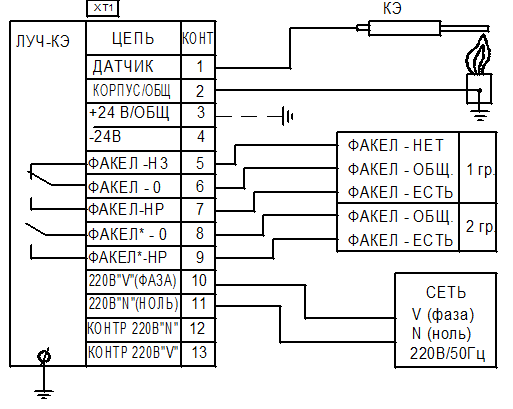

Рис. 8 Схема подключения ЛУЧ-КЭ и Контрольного электрода

Рис.9. Типовая схема подключения сигнализатора ЛУЧ-1АМ-2К
для контроля горелки фотодатчиком ФД-02.

Рис.10. Типовая схема подключения сигнализатора ЛУЧ-1АМ-2К для контроля комбинированной газо-мазутной горелки с фотодатчиком

ФД-05ГМ с переключением вида топлива.

Рис.14. Блок розжига БРЗ-04-М1. Конструкция и внешний вид.

настенное исполнение

щитовое исполнение

Рис.15. Блок розжига БРЗ-04-М1-2К. Конструкция и внешний вид.

Рис.16. Схема автоматического управления розжигом запальника.

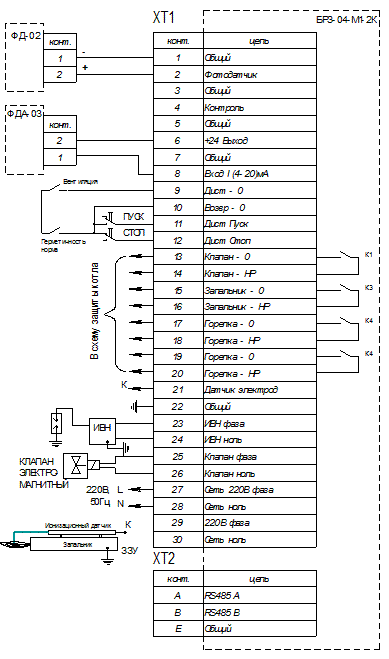

Рис 17.Типовая схема подключения внешних

Для дистанционного розжига или управления розжигом по месту :

Переключатель SA1 «СТОП / РАБОТА» и переключатель «СТОП / РАБОТА» на самом блоке должны быть переведены в разомкнутое положение «РАБОТА»; Контакты SK1 и SK2 должны быть разомкнуты – вентиляция
завершена и общекотельные параметры в норме. Розжиг производить кратковременным нажатием кнопки на

1-2 с кнопки «ПУСК» на самом блоке или удаленной SB1.

Для отключения запальника - достаточно перевести тумблер «СТОП-РАБОТА» в положение «СТОП» на блоке или дистанционно, или замкнуть любой из контактов SK1, SK2.
